Resumen del artículo: A PCB del servomotorEs una plataforma electrónica fundamental dentro de los modernos equipos de control de movimiento y servoaccionamiento. Debe gestionar simultáneamente la distribución de energía, las señales de retroalimentación, la comunicación, los circuitos de conmutación, las cargas térmicas y las interferencias electromagnéticas. Cuando la PCB está mal diseñada o fabricada, pueden ocurrir problemas como funcionamiento inestable del motor, errores de posicionamiento, calor excesivo, fallas de comunicación y tiempo de inactividad inesperado del equipo. Este artículo explica cómo funciona una PCB de servomotor, qué factores de diseño determinan la confiabilidad, cómo se deben seleccionar los materiales y las estructuras de capas, qué procesos de fabricación son más importantes y cómo los fabricantes pueden reducir los riesgos técnicos y de producción. También explica cómo Shenzhen Aisen Electronics Co.,Ltd. admite requisitos personalizados de PCB y PCBA de servomotor para automatización industrial, robótica, equipos CNC, maquinaria de semiconductores y otras aplicaciones de movimiento de precisión.
Tabla de contenido
- ¿Qué es una PCB de servomotor?
- ¿Por qué es tan importante la PCB en un sistema de servomotor?
- ¿Qué funciones realiza una PCB de servomotor?
- ¿Qué factores de diseño determinan la confiabilidad de la PCB del servomotor?
- ¿Cómo se deben seleccionar los materiales de PCB?
- ¿Cómo puede una PCB de servomotor gestionar el calor?
- ¿Cómo se pueden mejorar la integridad de la señal y la EMC?
- ¿Cómo se fabrica una PCB de servomotor confiable?
- ¿A qué pruebas se debe someter una PCB de servomotor?
- ¿Dónde se utilizan los PCB de servomotores?
- ¿Cómo pueden los compradores seleccionar el fabricante de PCB de servomotor adecuado?
- ¿Por qué elegir Shenzhen Aisen Electronics Co., Ltd.?
- Preguntas frecuentes
- Conclusión

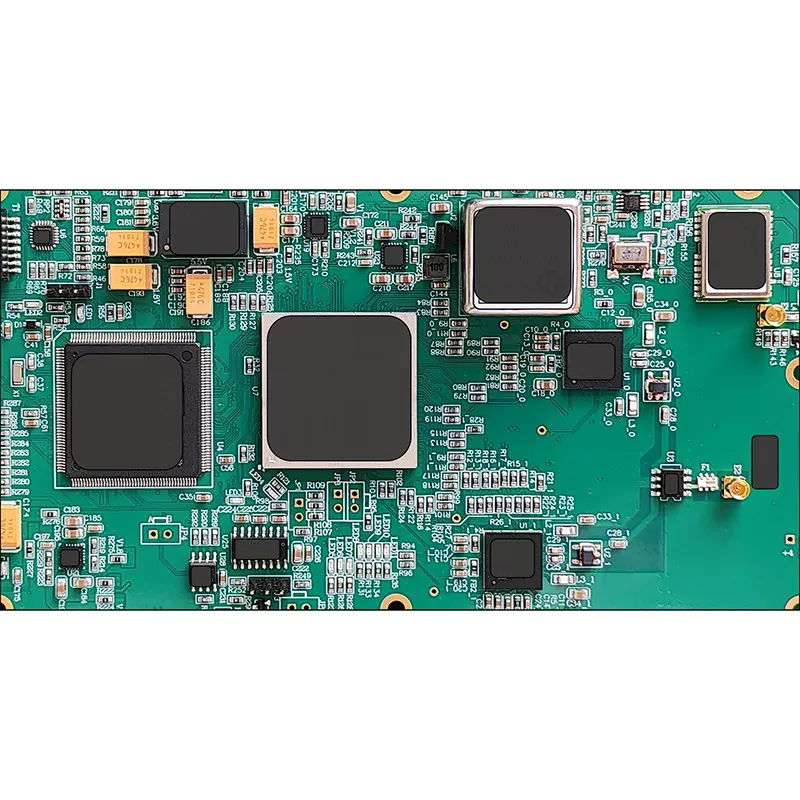

1. ¿Qué es una PCB de servomotor?
Una PCB de servomotor es una placa de circuito impreso especializada desarrollada para servoaccionamientos, servocontroladores, unidades de control de motores y sistemas de movimiento de precisión. A diferencia de una PCB de control de uso general, a menudo tiene que manejar los requisitos simultáneos de transmisión de energía de alta corriente, conmutación rápida, señales de retroalimentación sensibles, interfaces de comunicación, gestión térmica y compatibilidad electromagnética.
En un servosistema típico, el motor es sólo una parte de la arquitectura completa de control de movimiento. El controlador determina el movimiento deseado, el servoaccionamiento procesa información de control y suministra energía eléctrica al motor, mientras que un codificador u otro dispositivo de retroalimentación informa continuamente la posición, velocidad o estado operativo del motor. La PCB proporciona la infraestructura eléctrica que permite que estas diferentes funciones funcionen juntas.
Esto hace que el rendimiento de la PCB sea directamente relevante para la precisión del movimiento y la estabilidad del sistema. Una placa de circuito con capacidad de corriente inadecuada puede sobrecalentarse. Las señales de codificador mal enrutadas pueden volverse susceptibles a interferencias. Un aislamiento insuficiente entre los circuitos de alimentación y control puede generar ruido eléctrico. Las uniones de soldadura débiles o los materiales inadecuados pueden reducir la confiabilidad durante la operación industrial continua.
Por esta razón, la fabricación de PCB para servomotores requiere más que simplemente reproducir un patrón de circuito. La placa debe diseñarse teniendo en cuenta las condiciones eléctricas, mecánicas, térmicas y ambientales del equipo final.
2. ¿Por qué es tan importante la PCB en un sistema de servomotor?
Los servosistemas están diseñados para un movimiento controlado y repetible. Aplicaciones como posicionamiento robótico, mecanizado CNC, ensamblaje automatizado, fabricación de semiconductores y manejo de materiales de precisión pueden requerir aceleración y desaceleración rápidas, cambios de dirección frecuentes y retroalimentación continua.
Durante estas operaciones, la PCB puede experimentar una tensión eléctrica y térmica sustancial. La placa debe mantener conexiones estables incluso cuando la corriente cambia rápidamente y los componentes de conmutación generan calor y ruido electromagnético.
Una PCB de servomotor bien diseñada ayuda a abordar varios puntos débiles comunes de los clientes:
- Inestabilidad motora inesperada:La distribución de energía y el enrutamiento de señales adecuados ayudan a mantener un comportamiento eléctrico constante.
- Errores de posicionamiento:El enrutamiento controlado y una conexión a tierra adecuada pueden proteger el codificador y las señales de retroalimentación de interferencias.
- Problemas térmicos:El cobre pesado, las vías térmicas, los planos de cobre y los materiales adecuados pueden mejorar la transferencia de calor.
- Interrupciones de comunicación:La impedancia adecuada y la separación de señales respaldan interfaces de comunicación industriales confiables.
- Inconsistencia de producción:Los procesos controlados de fabricación e inspección reducen las variaciones entre lotes.
- Ciclos de desarrollo largos:La revisión temprana de ingeniería puede identificar problemas de capacidad de fabricación antes de que comience la producción.
Por lo tanto, la PCB actúa como un vínculo crítico entre la energía eléctrica, la lógica de control, los dispositivos de retroalimentación y los sistemas de comunicación externos.
3. ¿Qué funciones realiza una PCB de servomotor?
La arquitectura exacta varía según el tipo de motor, la topología del variador, el voltaje, la corriente, el protocolo de comunicación y los requisitos del equipo. Sin embargo, una PCB de servomotor comúnmente realiza varias funciones interconectadas.
| Función de PCB | Propósito principal | Preocupación por la confiabilidad |
|---|---|---|
| Distribución de energía | Transfiere energía eléctrica a circuitos de accionamiento y componentes relacionados con el motor. | Densidad actual y aumento de temperatura. |
| Control de motores | Soporta circuitos de conmutación y control. | Ruido de conmutación y tensión eléctrica. |
| Procesamiento de comentarios | Procesa la información del codificador y del sensor. | EMI e integridad de la señal |
| Comunicación | Conecta variadores con controladores y redes industriales. | Ruido, impedancia y puesta a tierra. |
| Gestión Térmica | Transfiere el calor lejos de los componentes de alta potencia. | Puntos calientes y degradación de materiales |
Debido a que estas funciones están interconectadas, las decisiones de diseño de PCB tomadas en un área pueden afectar el desempeño de otra. Una traza de energía, por ejemplo, no debe considerarse independientemente de los circuitos de retroalimentación de bajo nivel cercanos.
4. ¿Qué factores de diseño determinan la confiabilidad de la PCB del servomotor?
El diseño confiable de PCB de servomotor comienza con la comprensión de las condiciones de funcionamiento reales en lugar de seleccionar una especificación de placa estándar. Varios parámetros de ingeniería merecen especial atención.
Capacidad de carga actuales una de las primeras consideraciones. El ancho de la traza, el espesor del cobre, la estructura plana, la configuración de vía y la selección del conector deben corresponder a las condiciones transitorias y de corriente operativa esperadas.
Apilamiento de capases igualmente importante para tableros complejos. La construcción multicapa puede proporcionar planos de tierra y energía dedicados, mejorar la densidad de enrutamiento, acortar las rutas de retorno y crear una mejor separación entre circuitos sensibles y de alta potencia.
Enrutamiento de comentariosMerece un tratamiento especial porque las señales del codificador pueden ser significativamente más sensibles a las interferencias que los circuitos de potencia. Rutas de señal más cortas, planos de referencia apropiados, enrutamiento controlado y estrategias de conexión a tierra efectivas pueden ayudar a mantener la calidad de la señal.
Restricciones mecánicasTambién se debe considerar. Los servovariadores pueden tener dimensiones estrictas de gabinete, ubicaciones de conectores, requisitos de orificios de montaje y limitaciones de altura de los componentes. Una PCB que sea eléctricamente correcta pero mecánicamente incompatible aún puede provocar costosos rediseños.
Para aplicaciones exigentes, los ingenieros deben evaluar:
- Tensión y corriente de funcionamiento.
- Condiciones de carga máxima y continua
- Frecuencia de conmutación
- Temperaturas ambiente y de componentes.
- Arquitectura de retroalimentación motora
- Protocolos de comunicación
- Dimensiones de la placa y requisitos de montaje.
- Vida útil esperada
- Cantidad de producción
- Inspección y pruebas requeridas
5. ¿Cómo se deben seleccionar los materiales de PCB?
La selección de materiales debe basarse en el entorno operativo real y los requisitos eléctricos en lugar de simplemente elegir el sustrato de menor costo.
| Material o estructura | Ventaja típica | Aplicación potencial |
|---|---|---|
| Estándar FR-4 | Rendimiento eléctrico y mecánico equilibrado | Servocontrol industrial general |
| FR-4 de alto TG | Resistencia térmica mejorada | Equipos de mayor temperatura |
| PCB de cobre pesado | Mayor capacidad de transporte de corriente | Accionamientos de motor de gran consumo de energía |
| PCB a base de aluminio | Disipación de calor mejorada | Diseños térmicamente exigentes |
| Material de alta frecuencia | Características eléctricas controladas de alta velocidad. | Secciones de comunicación de alta velocidad. |
La selección del material también debe tener en cuenta las características dieléctricas, el rendimiento térmico, la estabilidad mecánica, el espesor de la placa, los requisitos de cobre y el proceso de fabricación previsto.
6. ¿Cómo puede una PCB de servomotor gestionar el calor?
La gestión térmica es una consideración importante en la servoelectrónica porque los dispositivos de conmutación, semiconductores de potencia, elementos resistivos y otros componentes pueden generar un calor sustancial durante el funcionamiento continuo.
La temperatura excesiva puede acelerar el envejecimiento del material, aumentar la tensión de los componentes, cambiar las características eléctricas y reducir la confiabilidad a largo plazo. Por lo tanto, el diseño térmico debe comenzar en la etapa de diseño de la PCB.
Los enfoques comunes incluyen:
- Aumento del espesor del cobre:El cobre más pesado puede soportar una corriente más alta y distribuir el calor de manera más efectiva.
- Usando vías térmicas:Las vías pueden transferir calor entre capas de PCB y hacia una ruta térmica adecuada.
- Creando grandes áreas de cobre:Los planos de cobre adecuados pueden ayudar a difundir el calor y reducir los puntos calientes localizados.
- Optimización de la ubicación de componentes:Los componentes de alta potencia deben colocarse teniendo en cuenta el comportamiento térmico y el flujo de aire.
- Seleccionar materiales apropiados:Los sustratos especializados o con alto TG pueden ser apropiados para aplicaciones de temperatura elevada.
- Equilibrio de la distribución del cobre:Un equilibrio adecuado del cobre puede ayudar a mejorar la consistencia de la fabricación y la estabilidad de la placa.
El rendimiento térmico debe evaluarse junto con el gabinete, el método de enfriamiento, el flujo de aire, la selección de componentes y el ciclo de trabajo esperado. Una PCB no puede compensar por sí sola una estrategia de refrigeración inadecuada a nivel del sistema.
7. ¿Cómo se pueden mejorar la integridad de la señal y la EMC?
Los servosistemas contienen dos entornos eléctricos fundamentalmente diferentes: circuitos de potencia y conmutación de alta energía, y circuitos de control y retroalimentación de bajo nivel. Mantener estos dominios adecuadamente organizados es esencial.
La retroalimentación del codificador, las señales de los sensores, CAN, RS485, Ethernet industrial y otras interfaces de comunicación pueden verse afectadas por el ruido de conmutación y las rutas de corriente de retorno desfavorables.
Varias prácticas de PCB pueden ayudar a reducir estos riesgos:
- Separe el enrutamiento de señales sensibles de las rutas de conmutación de alta corriente.
- Proporcionar planos de referencia adecuados para señales críticas.
- Mantenga compactos los bucles de corriente de alta frecuencia.
- Utilice estrategias adecuadas de puesta a tierra y ruta de retorno.
- Controle la impedancia donde la interfaz lo requiera.
- Minimizar vías innecesarias y discontinuidades en vías de alta velocidad.
- Coloque los componentes de filtrado y protección cerca de las interfaces correspondientes.
- Revise la ubicación del conector para reducir acoplamientos innecesarios.
Estas técnicas no eliminan todos los problemas de EMC porque el comportamiento electromagnético final también depende del cableado, los conectores, el diseño del gabinete, la conexión a tierra, las características del motor y la instalación del sistema. Sin embargo, una PCB cuidadosamente diseñada proporciona una base sólida para un rendimiento confiable a nivel del sistema.
8. ¿Cómo se fabrica una PCB de servomotor confiable?
La calidad de fabricación puede ser tan importante como el diseño del circuito original. Un diseño técnicamente excelente aún puede fallar si la perforación, el registro de capas, el cobreado, la soldadura o la inspección no están bien controlados.
Un proceso de producción controlado generalmente incluye las siguientes etapas:
- Revisión de ingeniería:Los archivos, especificaciones, apilamiento, lista de materiales, dibujos y requisitos especiales de Gerber se verifican antes de la producción.
- Preparación de materiales:Los materiales de sustrato y cobre se seleccionan de acuerdo con la especificación aprobada.
- Formación del circuito de capa interna:Las imágenes y el grabado crean los patrones de circuitos internos necesarios para placas multicapa.
- Laminación de capas:Las capas internas se unen bajo temperatura y presión controladas.
- Perforación CNC:Los orificios pasantes y las vías se realizan según los datos de ingeniería.
- Recubrimiento de cobre:Se deposita cobre conductor para establecer conexiones confiables entre capas.
- Procesamiento de la capa exterior:Se forman e inspeccionan los circuitos externos.
- Máscara de soldadura y acabado superficial:Se aplican protecciones y acabados de contacto adecuados.
- Pruebas eléctricas:La continuidad y el aislamiento se verifican según sea necesario.
- Inspección final:Se verifican las dimensiones, apariencia, mano de obra y requisitos específicos del cliente.
Para proyectos complejos de PCB de servomotor, la revisión de ingeniería antes de la producción en masa es particularmente valiosa. Los posibles problemas relacionados con el ancho de la pista, el tamaño de los orificios, las estructuras térmicas, las holguras de los componentes o el apilamiento a menudo se pueden identificar antes de que se conviertan en problemas de producción.
9. ¿A qué pruebas se debe someter una PCB de servomotor?
Los requisitos de prueba dependen de la función de la placa y de las especificaciones del cliente. Una combinación de inspección automatizada, pruebas eléctricas y verificación dimensional puede proporcionar un control de producción más sólido que la inspección visual por sí sola.
| Inspección o prueba | Qué ayuda a verificar |
|---|---|
| AOI | Patrón de circuito y defectos visuales relacionados con el ensamblaje. |
| Prueba de sonda voladora | Conectividad eléctrica y posibles circuitos abiertos o cortos. |
| Pruebas eléctricas | Continuidad y aislamiento según requerimientos. |
| Inspección dimensional | Dimensiones del tablero, posiciones de los orificios y conformidad mecánica. |
| Inspección de apariencia | Calidad de la superficie y mano de obra. |
| Pruebas funcionales | Operación específica del sistema cuando se incluyen pruebas de PCBA |
Para los productos de PCB de servomotor ensamblados, la verificación funcional puede ser particularmente útil porque evalúa la placa en relación con su comportamiento operativo previsto en lugar de solo verificar las conexiones eléctricas individuales.
10. ¿Dónde se utilizan los PCB de servomotores?
La tecnología de PCB de servomotor es relevante dondequiera que se requiera un movimiento preciso, repetible y controlado electrónicamente. Las aplicaciones típicas incluyen:
- Automatización industrial:Servoaccionamientos, equipos de producción automatizados, sistemas transportadores y controladores de movimiento.
- Robótica:Brazos robóticos, equipos guiados automatizados, plataformas de posicionamiento y automatización colaborativa.
- Maquinaria CNC:Máquinas herramienta que requieren movimientos coordinados y precisos.
- Equipos semiconductores:Sistemas de procesamiento, inspección, manipulación y posicionamiento de precisión de obleas.
- Automatización médica:Equipos automatizados y mecanismos de precisión que requieren movimiento controlado.
- Maquinaria de embalaje:Movimiento sincronizado de alta velocidad y posicionamiento preciso.
- Fabricación inteligente:Sistemas de producción inteligentes que integran control de movimiento y comunicación industrial.
- Instrumentos de precisión:Equipos donde la repetibilidad y la precisión de la retroalimentación son esenciales.
La arquitectura exacta de la PCB siempre debe adaptarse a las especificaciones eléctricas y las condiciones ambientales del equipo en lugar de asumir que un diseño de placa universal se adaptará a cada aplicación de servo.
11. ¿Cómo pueden los compradores seleccionar el fabricante de PCB de servomotor adecuado?
Elegir un proveedor basándose únicamente en el precio cotizado de PCB puede generar costos ocultos más adelante. Para aplicaciones servo, los compradores deben evaluar la capacidad de ingeniería, la consistencia de fabricación, los recursos de prueba, las opciones de materiales y la escalabilidad de la producción.
Una lista de verificación práctica para la evaluación de proveedores incluye:
- Experiencia con aplicaciones de PCB industriales y de control de movimiento.
- Capacidad para fabricar placas de circuitos multicapa.
- Capacidad para diseños de cobre pesado cuando sea necesario
- HDI o experiencia de enrutamiento de alta densidad para productos compactos
- Opciones adecuadas de materiales y acabados superficiales
- Soporte de ingeniería antes de la producción.
- AOI y capacidad de pruebas eléctricas.
- Opciones de montaje y prueba funcional de PCBA
- Soporte de producción de prototipos y lotes pequeños.
- Capacidad escalable para producción en volumen
- Procedimientos documentados de gestión de calidad.
- Comunicación clara durante los cambios de ingeniería
También es útil proporcionar información técnica completa durante la cotización. Los archivos Gerber, los datos de la lista de materiales, los requisitos de apilamiento, los planos de ensamblaje, las dimensiones de las placas, los requisitos de cobre, el acabado de la superficie, las condiciones de funcionamiento y los requisitos de prueba pueden ayudar al fabricante a proporcionar una evaluación técnica más precisa.
12. ¿Por qué elegir Shenzhen Aisen Electronics Co., Ltd.?
Shenzhen Aisen Electronics Co., Ltd.proporciona fabricación personalizada de PCB y PCBA para aplicaciones electrónicas exigentes. Sus soluciones de PCB para servomotores están destinadas a la automatización industrial, la robótica, la maquinaria CNC, los equipos semiconductores y las aplicaciones de control de movimiento de precisión.
El enfoque de fabricación combina la fabricación de PCB, la revisión de ingeniería, el ensamblaje, el abastecimiento de componentes, la inspección y las pruebas. Esta estructura integrada puede ayudar a los clientes a reducir la coordinación entre múltiples proveedores y mantener una mayor coherencia desde el desarrollo de prototipos hasta la producción en volumen.
| Capacidad | Soporte disponible |
|---|---|
| Estructura de capas de PCB | Soluciones de PCB de una sola capa a varias capas |
| Tecnología especial de PCB | Opciones HDI, cobre pesado, alta frecuencia, a base de aluminio y rígido-flexible |
| Espesor de cobre | Estructuras de cobre personalizadas para aplicaciones actuales exigentes |
| Acabado superficial | Opciones ENIG, HASL, OSP, plata de inmersión y estaño de inmersión |
| Asamblea | Servicios SMT, ensamblaje de orificios pasantes, abastecimiento de componentes y PCBA |
| Pruebas | AOI, sonda voladora, verificación eléctrica y funcional según requerimientos |
Para proyectos que involucran control de motores de alta corriente, enrutamiento multicapa compacto, señales de retroalimentación sensibles o condiciones térmicas exigentes, la comunicación temprana entre el fabricante de PCB y el equipo de diseño puede ser particularmente valiosa.
En lugar de tratar la fabricación como el paso final después de completar el diseño, los clientes pueden involucrar al fabricante de PCB durante la revisión de ingeniería. Este enfoque puede descubrir posibles problemas de fabricación, mejorar la selección de materiales, optimizar las estructuras de apilamiento y reducir las iteraciones innecesarias de prototipos.
13. Preguntas frecuentes
¿Para qué se utiliza una PCB de servomotor?
Una PCB de servomotor se utiliza dentro de servovariadores y equipos de control de movimiento para respaldar la distribución de energía, el control del motor, el procesamiento de retroalimentación, la comunicación, la gestión de señales y otras funciones electrónicas necesarias para el funcionamiento controlado del motor.
¿Qué diferencia una PCB de servomotor de una PCB de control estándar?
Los PCB de servomotor a menudo necesitan adaptarse a cambios rápidos de corriente, ruido de conmutación, estrés térmico, retroalimentación sensible del codificador y comunicación en tiempo real. Por lo tanto, su diseño eléctrico y selección de materiales requieren mayor atención a la integridad de la energía, la integridad de la señal, la gestión térmica y la compatibilidad electromagnética.
¿Puede una PCB de servomotor utilizar una estructura multicapa?
Sí. La construcción multicapa suele ser útil para servoelectrónica compleja porque proporciona espacio de enrutamiento adicional y permite organizar de manera más efectiva las estructuras de energía, tierra y señales.
¿Cuándo se debe considerar el cobre pesado?
El cobre pesado puede ser apropiado cuando la placa debe transportar una corriente relativamente alta o gestionar cargas térmicas importantes relacionadas con la energía. El espesor de cobre requerido debe determinarse a partir de la corriente real, la geometría de la traza, el aumento de temperatura y la construcción de la PCB.
¿Cómo se pueden proteger las señales del codificador contra interferencias?
Una planificación cuidadosa de las capas, la separación de señales, una conexión a tierra adecuada, rutas de retorno controladas, bucles compactos de alta corriente y una protección de interfaz adecuada pueden ayudar a reducir las interferencias. También se debe considerar el diseño EMC a nivel de cable y sistema.
¿Puede Shenzhen Aisen Electronics Co., Ltd. ¿Proporciona PCBA y PCB desnudos?
Sí. Shenzhen Aisen Electronics Co., Ltd. proporciona fabricación de PCB junto con ensamblaje SMT, ensamblaje de orificios pasantes, abastecimiento de componentes, inspección y pruebas para proyectos que requieren una solución PCBA integrada.
¿Qué información se debe proporcionar al solicitar una cotización de PCB de servomotor?
La información útil incluye archivos Gerber, lista de materiales, dimensiones de PCB, recuento de capas, espesor de cobre, espesor de placa, requisitos de materiales, acabado de superficie, apilado, dibujos de ensamblaje, información de componentes, volumen anual y cualquier requisito eléctrico o ambiental especial.
¿Se pueden personalizar los PCB de servomotor para diferentes sistemas de motor?
Sí. La estructura, el material, el espesor del cobre, el número de capas, la estrategia de enrutamiento, los conectores, el diseño térmico y la configuración del ensamblaje de la PCB se pueden adaptar a los requisitos de diferentes servoaccionamientos y sistemas de control de movimiento.
14. Conclusión
Una PCB de servomotor confiable es mucho más que un soporte para componentes electrónicos. Es una plataforma eléctrica cuidadosamente diseñada que debe coordinar la potencia, el control, la retroalimentación, la comunicación, la gestión térmica y los requisitos mecánicos dentro de un entorno exigente de control de movimiento.
Los factores más importantes incluyen una arquitectura de PCB adecuada, capacidad de corriente suficiente, diseño térmico efectivo, enrutamiento de señal controlado, materiales adecuados, conexiones confiables entre capas, consistencia de fabricación e inspección exhaustiva. Cuando estos elementos se consideran juntos, la PCB puede proporcionar una base más sólida para una operación servo precisa y estable.
Para los fabricantes de equipos, integradores de automatización, empresas de robótica, fabricantes de máquinas CNC y otros desarrolladores de electrónica industrial, seleccionar un socio de fabricación con experiencia puede reducir el riesgo de desarrollo y mejorar la coherencia de la producción.Shenzhen Aisen Electronics Co., Ltd.admite proyectos personalizados de PCB y PCBA de servomotor, desde evaluación de ingeniería y producción de prototipos hasta ensamblaje, pruebas y fabricación en volumen.
