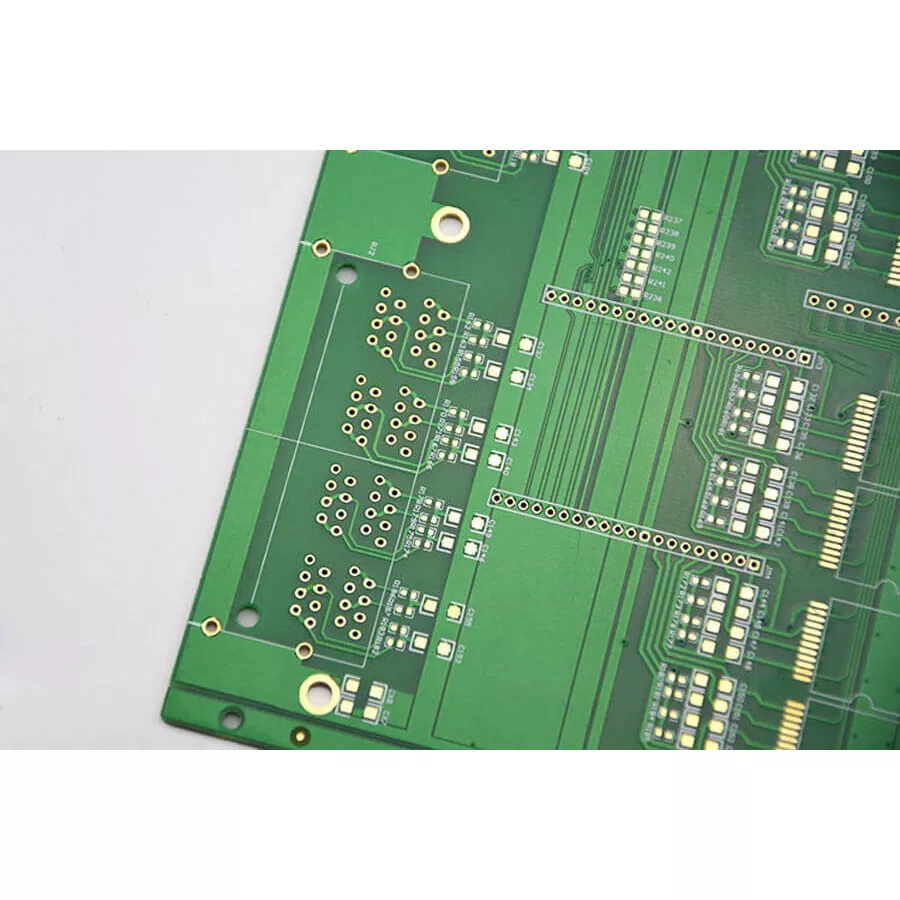

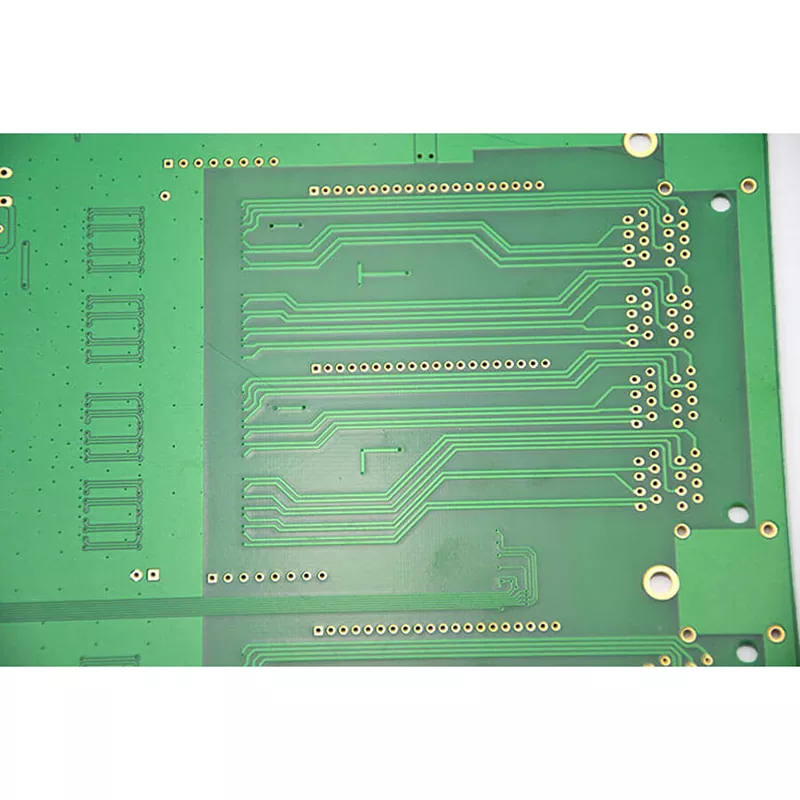

Equipo de estimulación muscular eléctrica PCB
¿Está creando innovaciones creativas para el bienestar o dispositivos de recuperación curativos? Nuestra PCB para equipos de estimulación muscular eléctrica transmite la exactitud y la calidad inquebrantable que solicitan sus artículos. Entendemos que los dispositivos EMS requieren circuitos modernos para proporcionar latidos eléctricos controlados de forma segura. Es por eso que nuestro plan de fabricación especializado garantiza que cada placa cumpla con los estándares más elevados tanto de ejecución como de seguridad. Ya sea que esté fabricando artilugios para el bienestar del cliente o equipo útil competente, nuestra capacidad en la fabricación de artículos le brinda la base para su éxito.
Los equipos de estimulación muscular eléctrica requieren un control preciso de los pulsos de salida, los niveles de corriente y el cambio de canales. La PCB dentro de un dispositivo EMS conecta el microcontrolador, el controlador de estimulación, el circuito de administración de energía y el sistema de control del usuario. Cualquier inestabilidad en el diseño del circuito puede afectar la precisión del pulso y la consistencia del dispositivo.
Aisen Electronics Co., Ltd. fabrica PCB para equipos de estimulación muscular eléctrica para dispositivos de rehabilitación, productos de recuperación física y equipos de estimulación portátiles. Nuestra fabricación de PCB se centra en el enrutamiento de señales estable, rutas de corriente controladas, diseños de circuitos compactos y consistencia en la producción para el funcionamiento del dispositivo a largo plazo.
Requisitos de diseño de PCB para equipos EMS
A diferencia de los tableros de control ordinarios, los PCB EMS necesitan manejar tanto señales de control digitales como circuitos de salida de estimulación en la misma placa. El diseño debe separar las señales de control sensibles de las secciones de potencia para reducir las interferencias.
Durante el desarrollo de PCB, las consideraciones clave incluyen:
- Diseño de ruta actual para circuitos de salida de estimulación.
- Estructura de puesta a tierra para reducir el ruido eléctrico.
- Ubicación de componentes para una transmisión de señal estable
- Diseño de protección para circuitos de potencia y control.
Estos factores afectan directamente la precisión de la estimulación y la estabilidad operativa del producto.
Diseño de circuitos controlados para sistemas de salida de impulsos
La función principal de un dispositivo EMS es generar pulsos eléctricos controlados. La PCB debe mantener conexiones estables entre el chip de control, el circuito controlador y la interfaz de salida.
Aisen Electronics soporta estructuras de PCB con:
| Artículo | Capacidad |
|---|---|
| Recuento de capas | 1-32 capas |
| Ancho/espaciado mínimo de línea | 3/3 mil |
| Grosor del tablero | 0,3-5,0 mm |
| Espesor de cobre | Hasta 6 onzas |
| Vía láser mínima | 0,1 mm |
| Control de impedancia | ±8% disponible |
| Estructura del IDH | 1+N+1 / 2+N+2 |
Estas capacidades admiten diseños EMS compactos con múltiples canales de control y funciones electrónicas integradas.
Estructura de PCB para dispositivos EMS portátiles
Muchos productos EMS están diseñados como dispositivos portátiles o portátiles. El espacio interno limitado requiere una mayor densidad de circuito sin afectar la confiabilidad del ensamblaje.
Para equipos EMS compactos, Aisen Electronics proporciona:
- Estructuras de PCB multicapa para circuitos integrados.
- Tecnología HDI para diseños de componentes más pequeños
- Enrutamiento de líneas finas para diseños de alta densidad
- Opciones de PCB flexibles para ensamblajes con espacio limitado
Estas capacidades de fabricación permiten a los diseñadores integrar control de estimulación, circuitos de carga, pantallas y módulos inalámbricos en carcasas de productos más pequeños.
Control de procesos de fabricación
La producción de PCB para equipos de estimulación muscular eléctrica requiere una precisión de fabricación estable porque la variación del circuito puede influir en el rendimiento del producto.
Nuestro proceso de producción incluye:
inspección de materiales
→ Formación del circuito de capa interna.
→ Alineación de capas y laminación.
→ Perforación de precisión
→ Recubrimiento de cobre
→ Formación de patrones de circuitos
→ Tratamiento superficial
→ Inspección AOI
→ Pruebas eléctricas
Para placas multicapa, el registro de las capas y el espesor del cobre se controlan cuidadosamente para mantener la confiabilidad de la conexión entre los circuitos internos.
Materiales y acabados superficiales
Los diferentes productos EMS tienen diferentes requisitos según el entorno operativo y los métodos de montaje.
| Acabado superficial | Solicitud |
|---|---|
| ENIG | Componentes IC de paso fino y controladores compactos |
| OSP | Productos EMS de consumo sensibles a los costos |
| HASL sin plomo | Tableros de control estándar |
| Inmersión Plata/Estaño | Requisitos eléctricos específicos |
El tratamiento superficial adecuado se selecciona según el tipo de componente, el proceso de soldadura y la vida útil esperada del producto.
Fabricación de PCBA para productos EMS
Aisen Electronics también ofrece servicios de ensamblaje de PCB para fabricantes de equipos EMS.
La capacidad de ensamblaje incluye:
- Colocación de componentes SMT
- Conjunto de microcontrolador
- Conjunto de circuito de administración de energía
- Pruebas funcionales
- Soporte de lotes de producción
Los componentes, desde paquetes pequeños como chips 01005 hasta paquetes de circuitos integrados más grandes, se pueden manejar según los requisitos del producto.
Inspección de calidad durante la producción
Para aplicaciones EMS, los defectos de la PCB pueden afectar la precisión del control del dispositivo. Para reducir los riesgos de producción, cada lote sigue procedimientos de inspección definidos.
| Inspección | Objetivo |
|---|---|
| CCI | Verificar materiales entrantes |
| IPQC | Monitorear el proceso de producción. |
| AOI | Detectar defectos en el circuito |
| Prueba eléctrica | Verificar la conexión del circuito |
| FQC/OQC | Confirmar la calidad del producto terminado. |
Se mantienen registros de producción para cada lote para respaldar el seguimiento de la calidad.
Aplicaciones
Las placas PCB EMS se utilizan en:
| Tipo de producto | Función de PCB |
|---|---|
| Estimuladores musculares | Generación de pulsos y control de corriente. |
| Equipo de rehabilitación | Control del programa de terapia. |
| Dispositivos de recuperación deportiva | Gestión de estimulación multicanal. |
| Productos EMS portátiles | Integración electrónica compacta |
| Equipos de bienestar para el hogar | Control de usuario y gestión de energía. |
PCB EMS frente a PCB de control general
| Artículo | PWB del ccsme | PCB de control general |
|---|---|---|
| Función principal | Controlar la salida de estimulación eléctrica. | Controlar funciones electrónicas básicas. |
| Requisito del circuito | Precisión del pulso y estabilidad de la corriente. | Control general de señal y potencia. |
| Enfoque de diseño | Aislamiento de señal y control de salida. | Conexión de componentes |
| Requisito de confiabilidad | Mayor porque la salida afecta la operación del usuario | Depende de la aplicación |
Preguntas frecuentes
¿Qué estructura de capas de PCB se utiliza comúnmente para los equipos EMS?
La mayoría de los productos EMS utilizan PCB de 2 a 8 capas. Los dispositivos más complejos con múltiples canales o módulos de comunicación pueden requerir estructuras multicapa.
¿Por qué los equipos EMS requieren control de impedancia?
El control de impedancia ayuda a mantener la coherencia de la señal en circuitos de control sensibles y reduce la interferencia entre diferentes secciones del circuito.
¿Se pueden fabricar placas PCB EMS de tamaño pequeño?
Sí. Aisen Electronics admite la fabricación HDI y el enrutamiento de línea fina para dispositivos EMS compactos.
¿Proporcionan ensamblaje EMS PCBA?
Sí. Brindamos fabricación de PCB, ensamblaje de componentes, pruebas y soporte de producción.
¿Qué información se necesita para la producción de PCB EMS?
Los clientes suelen proporcionar archivos Gerber, lista de materiales, especificaciones de PCB, requisitos de ensamblaje y cantidad de producción.
Contacte a Aisen Electrónica
Aisen Electronics Co., Ltd. ofrece servicios de fabricación y ensamblaje de PCB para fabricantes de equipos EMS.
Con experiencia en la fabricación de PCB multicapa, fabricación de HDI y ensamblaje electrónico, apoyamos a los clientes en el desarrollo de dispositivos de rehabilitación, productos de fitness y equipos de estimulación portátiles.
