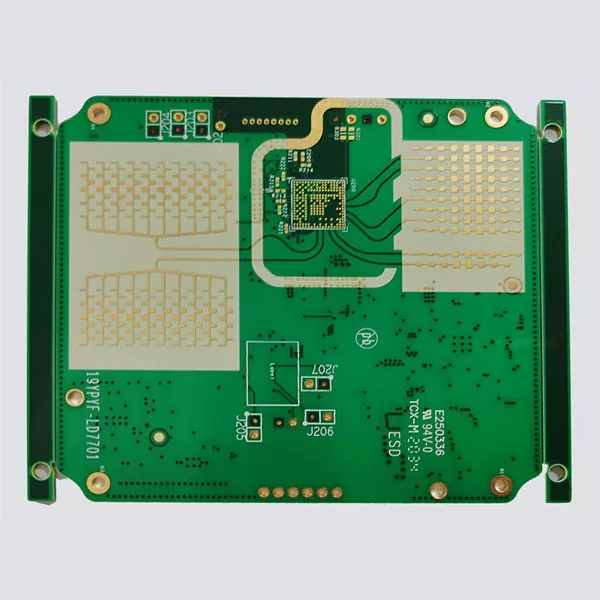

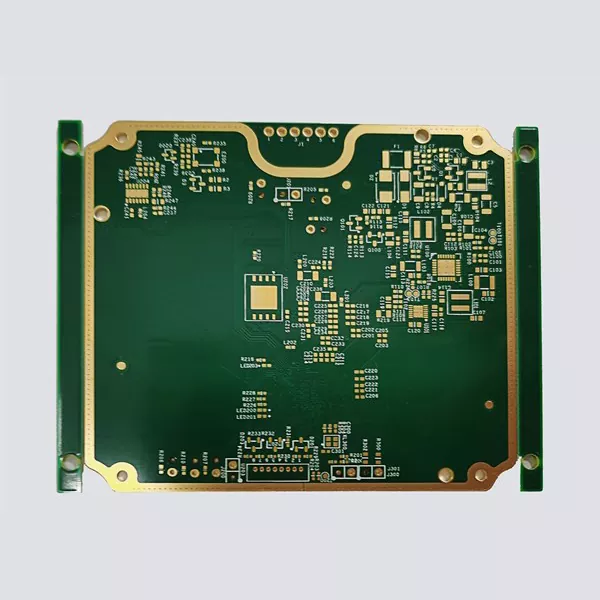

PCB de comunicación por satélite

La PCB de comunicación por satélite no es simplemente una placa de circuito de capa alta. Funciona como plataforma de conexión eléctrica entre módulos de RF, sistemas de energía, unidades de procesamiento de señales y antenas de comunicación. En aplicaciones satelitales, la PCB debe mantener una transmisión de señal estable mientras enfrenta condiciones de vacío, fluctuaciones de temperatura, vibraciones durante el lanzamiento y oportunidades de mantenimiento extremadamente limitadas después del despliegue.

Aisen Electronics Co., Ltd. fabrica PCB multicapa y HDI para sistemas de comunicación por satélite donde la integridad de la señal y la confiabilidad a largo plazo son fundamentales. Nuestro proceso de fabricación se centra en controlar la impedancia, la consistencia dieléctrica, la distribución del cobre y la estabilidad estructural para cumplir con los requisitos de los equipos electrónicos aeroespaciales.

En comparación con las placas de comunicación industriales convencionales, las PCB satelitales requieren un control más estricto de las propiedades de los materiales y las tolerancias de fabricación porque incluso pequeñas pérdidas de señal o variaciones eléctricas pueden afectar la distancia de comunicación, la precisión de los datos y la estabilidad del sistema.

Cómo funciona la PCB de comunicaciones por satélite en sistemas espaciales

Una PCB de comunicación por satélite actúa como interfaz de control y transmisión de señales dentro del equipo de comunicación.

Durante el funcionamiento, las señales de RF recibidas de la antena se transfieren a través de líneas de transmisión en la PCB a amplificadores de bajo ruido y circuitos de procesamiento de señales. Después del procesamiento, la placa enruta las señales convertidas para transmitir módulos, amplificadores de potencia y sistemas de control de antena.

La estructura de la PCB afecta directamente a este proceso.

Por ejemplo, cuando las señales de alta frecuencia viajan a través de trazas de cobre, los cambios en el ancho de la traza, el espesor dieléctrico o las características del material pueden provocar variaciones de impedancia. Esto puede provocar reflexión, atenuación o interferencia electromagnética de la señal.

Por lo tanto, la fabricación de PCB para comunicaciones por satélite requiere un control preciso de:

• estabilidad dieléctrica constante
• enrutamiento de impedancia controlada
• uniformidad del espesor del cobre
• precisión de alineación de capas
• a través de la confiabilidad de la estructura

Aisen Electronics optimiza el diseño de apilamiento de PCB según la frecuencia de operación, el tipo de señal y los requisitos de la aplicación en lugar de utilizar configuraciones de PCB de comunicación estándar.

PCB satelital versus PCB de comunicación estándar: diferencias clave

Muchos dispositivos de comunicación utilizan PCB multicapa, pero las aplicaciones satelitales tienen requisitos mucho más estrictos.

Una PCB satélite no puede depender únicamente de la conectividad eléctrica. La estructura de la junta debe mantener un desempeño estable durante todo el ciclo de vida de la misión.

Esta es la razón por la que la selección de materiales, el diseño de apilamiento y el control del proceso de fabricación se convierten en partes críticas del desarrollo de PCB.

Diseño de PCB de alta frecuencia para comunicaciones por satélite

Los sistemas de comunicación por satélite suelen funcionar en rangos de frecuencia de GHz donde las estructuras tradicionales de PCB pueden introducir pérdidas de señal innecesarias.

Para circuitos de alta frecuencia, Aisen Electronics se enfoca en:

• líneas de transmisión de impedancia controlada
• materiales dieléctricos de bajas pérdidas
• espesor de cobre optimizado
• registro de capa preciso

Por ejemplo, las líneas de transmisión de RF requieren una relación específica entre el ancho del conductor, el espesor dieléctrico y las características del material. Si la impedancia cambia durante la fabricación, la señal puede experimentar reflexión y reducción de la eficiencia de transmisión.

Nuestra fabricación de PCB admite diseños controlados por impedancia con estructuras multicapa de hasta 32 capas, lo que ayuda a los ingenieros a desarrollar módulos de comunicación compactos sin sacrificar el rendimiento de RF.

Tecnología HDI para electrónica satelital miniaturizada

La tendencia de la electrónica satelital avanza hacia un tamaño más pequeño y una mayor funcionalidad.

Las estructuras tradicionales de PCB multicapa a menudo requieren más espacio físico porque las conexiones de los componentes dependen de vías de orificio pasante. La tecnología HDI cambia este enfoque mediante el uso de microvías y enrutamiento de línea fina para aumentar la densidad del cableado.

Para los módulos de comunicación por satélite, HDI ofrece ventajas que incluyen:

• Tamaño y peso reducidos de PCB
• rutas de señal más cortas
• rendimiento mejorado de alta frecuencia
• soporte para dispositivos BGA de paso fino

Aisen Electronics admite estructuras de microvía de hasta 0,1 mm y espacios de traza fina de hasta 3 mil para diseños de equipos de comunicación compactos.

Desafíos de la gestión térmica en la fabricación de PCB satelitales

La gestión del calor es un desafío importante en la electrónica satelital porque no existe un sistema tradicional de enfriamiento de aire en el espacio.

Los componentes electrónicos generan calor durante el procesamiento de señales y la amplificación de potencia. Sin un diseño térmico adecuado, la acumulación de temperatura puede acelerar el envejecimiento de los componentes y afectar la estabilidad de la señal.

Los PCB para comunicaciones por satélite requieren una cuidadosa disposición del cobre para crear rutas de conducción de calor efectivas.

Usos de Aisen Electrónica:

• distribución de cobre multicapa
• opciones de cobre pesado
• estructuras vía térmica
• soluciones personalizadas de espesor de tablero

Para circuitos amplificadores de potencia y módulos de comunicación de alta corriente, la selección del espesor del cobre influye directamente en la capacidad de disipación de calor y la confiabilidad a largo plazo.

Control de calidad de fabricación para PCB de comunicaciones aeroespaciales

En aplicaciones satelitales, la confiabilidad de la PCB depende no solo del diseño sino también de la consistencia de la fabricación.

Aisen Electronics controla pasos críticos de fabricación que incluyen:

Inspección de laminado entrante
Las propiedades del material se verifican antes de la producción para garantizar la coherencia con los requisitos de diseño.

Control de alineación de capas
Las placas multicapa requieren un registro preciso entre las capas internas para evitar circuitos abiertos y variaciones de impedancia.

inspección AOI
La inspección óptica automatizada identifica defectos de patrón antes de las pruebas eléctricas.

Pruebas de rendimiento eléctrico
Cada PCB se somete a una verificación eléctrica para confirmar la continuidad del circuito y el rendimiento del aislamiento.

Este proceso reduce los riesgos de fabricación antes de que las placas entren en las etapas de ensamblaje del cliente e integración del sistema.

Por qué Aisen Electronics para proyectos de PCB de comunicación por satélite

El desarrollo de la electrónica de comunicaciones por satélite requiere más que la capacidad de fabricación de PCB. El proveedor debe comprender cómo la estructura de la PCB influye en el rendimiento de RF, el comportamiento térmico y la confiabilidad del sistema.

Aisen Electronics Co., Ltd. brinda soporte de ingeniería desde la optimización del apilamiento de PCB hasta la fabricación final, ayudando a los clientes a resolver desafíos relacionados con la transmisión de alta frecuencia, el diseño miniaturizado y los requisitos de confiabilidad aeroespacial.

Nuestra experiencia en la fabricación de PCB multicapa, HDI y de precisión nos permite respaldar proyectos de comunicaciones por satélite que requieren un rendimiento estable y una calidad de producción constante.
