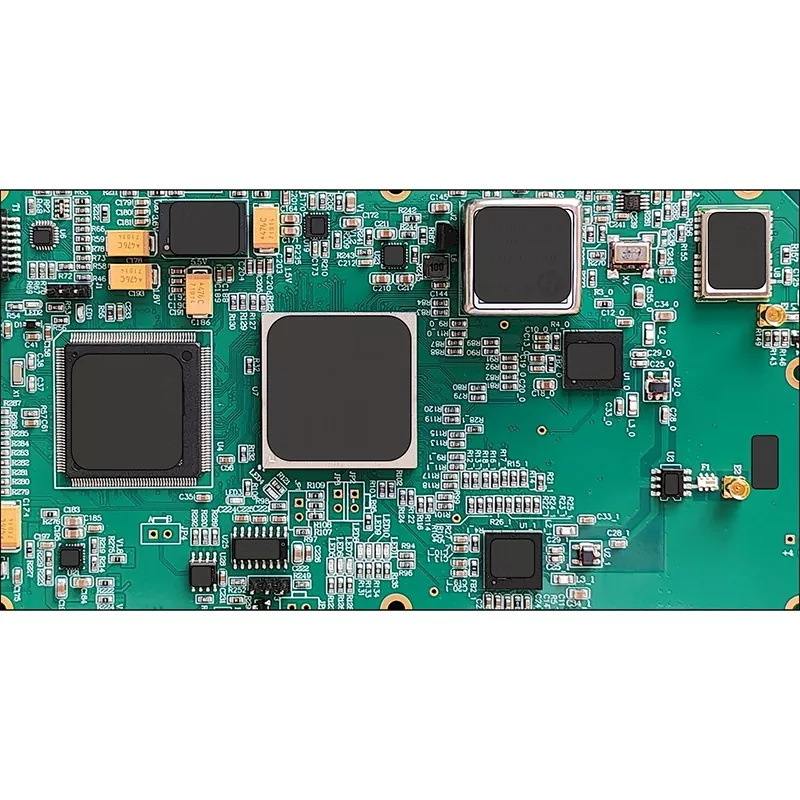

PCB del servomotor

Los sistemas de servomotor se utilizan ampliamente en equipos de automatización donde la precisión del posicionamiento, la velocidad de respuesta y la estabilidad a largo plazo son fundamentales. La placa de circuito dentro de un servovariador actúa como plataforma de conexión entre módulos de potencia, unidades de control, sensores de retroalimentación e interfaces de comunicación, lo que afecta directamente el rendimiento del sistema.

Shenzhen Aisen Electronics Co., Ltd. se especializa en la fabricación personalizada de PCB para servomotores para automatización industrial, robótica, equipos CNC, maquinaria semiconductora y sistemas de control de precisión. Con más de 20 años de experiencia en la fabricación de PCB, Aisen ofrece soluciones confiables de PCB y PCBA basadas en una capacidad de producción avanzada, soporte de ingeniería y una estricta gestión de calidad.

A diferencia de los tableros de control convencionales, los PCB de servomotor necesitan manejar señales de conmutación de alta frecuencia, transmisión de alta corriente, estrés térmico y comunicación de retroalimentación sensible. Aisen combina tecnología de PCB multicapa, procesamiento de cobre pesado, capacidad de fabricación HDI y métodos de prueba profesionales para respaldar aplicaciones exigentes de control de movimiento.

Desde la verificación de prototipos hasta la producción en volumen, Aisen trabaja con clientes globales para optimizar las estructuras de PCB, seleccionar materiales adecuados y fabricar placas de circuito que cumplan con los requisitos de confiabilidad industrial.

Soluciones para aplicaciones de movimiento de precisión

Los sistemas servo se instalan comúnmente en equipos donde incluso pequeños errores de señal o una transmisión de energía inestable pueden afectar la precisión de la máquina. El diseño de la PCB debe coordinar múltiples funciones, incluido el control del accionamiento del motor, el procesamiento de retroalimentación del codificador, la transmisión de comunicaciones y la administración de energía.

Las soluciones de PCB de servomotor Aisen se aplican en:

A través de un diseño de circuito optimizado, un diseño de impedancia controlada y procesos de fabricación confiables, Aisen ayuda a los clientes a mejorar la estabilidad de los equipos y la eficiencia operativa.

Capacidad de fabricación y solidez de la producción

Shenzhen Aisen Electronics Co., Ltd. opera una planta de fabricación de 50.000㎡ con 20 líneas de producción y una capacidad de producción anual de aproximadamente 2 millones de metros cuadrados de placas de circuito.

La empresa se centra en la fabricación de PCB de alta precisión, incluidos PCB rígidos de 1 a 40 capas, tableros rígidos-flexibles, tableros HDI, tableros de alta frecuencia, PCB a base de aluminio y tableros de cobre pesado.

La capacidad de producción de Aisen incluye:

Con equipos de fabricación avanzados, que incluyen perforadoras CNC de alta precisión y sistemas de inspección automatizados, Aisen respalda tanto el desarrollo de prototipos como la producción a gran escala.

Consideraciones de diseño y rendimiento eléctrico

Las aplicaciones de servocontrol combinan circuitos de potencia y señales electrónicas sensibles en un espacio limitado de PCB. Un diseño confiable requiere una cuidadosa consideración de la capacidad actual, la transmisión de señales, la disipación de calor y la compatibilidad electromagnética.

Circuito de potencia y manejo de corriente.

Los servoaccionamientos frecuentemente experimentan rápidos cambios de corriente durante la aceleración, el frenado y la variación de carga. Si el diseño de cobre de la PCB es insuficiente, la generación excesiva de calor puede afectar la confiabilidad del sistema.

Aisen admite la fabricación de PCB de cobre pesado con espesores de cobre de hasta 6 oz. Esta tecnología mejora la capacidad de transporte de corriente y ayuda a mantener un funcionamiento estable en aplicaciones que consumen mucha energía.

La evaluación de ingeniería incluye la selección del espesor del cobre, el cálculo del ancho de la traza, la optimización de la estructura y el diseño de la distribución de energía para cumplir con condiciones operativas específicas.

Señal de retroalimentación y confiabilidad de la comunicación

Los servosistemas dependen de señales de retroalimentación precisas de codificadores y sensores. Un enrutamiento deficiente o interferencias electromagnéticas pueden reducir la precisión del posicionamiento o afectar la estabilidad de la comunicación.

Aisen proporciona soluciones de PCB que admiten:

• Circuitos de retroalimentación del codificador
• comunicación CAN
• Interfaces RS485
• Conexiones Ethernet industriales
• Transmisión de señal de alta velocidad

A través de un apilamiento de capas optimizado, una estructura de conexión a tierra, un control de impedancia y un diseño de separación de señales, Aisen ayuda a mantener una comunicación confiable entre controladores, variadores y motores.

Control térmico para operación a largo plazo

El funcionamiento continuo en entornos industriales genera calor a partir de componentes eléctricos y dispositivos de conmutación. La gestión térmica eficaz es importante para mantener el rendimiento de la PCB y ampliar la vida útil del equipo.

Aisen aplica diferentes métodos de diseño térmico según los requisitos de la aplicación, incluidas capas pesadas de cobre, vías térmicas, optimización del balance de cobre y selección de materiales adecuados.

Para entornos de alta temperatura, los ingenieros pueden recomendar materiales con alto TG o estructuras de PCB personalizadas para mejorar la resistencia térmica.

Selección de materiales según las condiciones de aplicación.

Los diferentes servosistemas tienen diferentes requisitos eléctricos y ambientales. Aisen proporciona recomendaciones de materiales según la temperatura de trabajo, la demanda de energía, la frecuencia de la señal y la vida útil esperada.

Proceso de fabricación controlado

Las placas de servocircuito integran transmisión de energía, señales de control y funciones de comunicación. Cada etapa de fabricación requiere un estricto control del proceso para garantizar el rendimiento eléctrico y la coherencia de la producción.

Revisión de ingeniería antes de la producción

Antes de que comience la fabricación, los ingenieros de Aisen revisan los archivos de diseño del cliente, incluidos los archivos Gerber, las especificaciones de PCB, los requisitos de apilamiento y la información de la lista de materiales.

La revisión de ingeniería evalúa:

• Capacidad de fabricación del circuito
• Estructura de enrutamiento de señal
• Diseño térmico
• Distribución de energía
• Viabilidad de producción

Este proceso ayuda a identificar posibles riesgos de fabricación antes de la producción en masa.

Formación de circuitos de precisión

Para los tableros multicapa, las capas internas se producen mediante procesos de inspección, grabado e imágenes de precisión.

El control de producción avanzado garantiza:

• Patrones de circuitos precisos
• Alineación de capa estable
• Conexión eléctrica confiable

La inspección AOI se realiza durante la producción para detectar posibles defectos en una etapa temprana.

Unión de capas y procesamiento de agujeros

Las estructuras multicapa se unen en condiciones controladas de temperatura y presión.

La tecnología de perforación CNC se utiliza para crear orificios pasantes y vías confiables, lo que garantiza una conexión adecuada entre las capas de PCB.

Para diseños complejos, la perforación de precisión ayuda a lograr un enrutamiento compacto y un rendimiento eléctrico mejorado.

Recubrimiento de cobre y tratamiento de superficies

El revestimiento de cobre crea conexiones confiables entre las capas de PCB y mejora la capacidad de transmisión de corriente.

Aisen controla la consistencia del espesor del cobre durante toda la producción. Los acabados superficiales disponibles incluyen ENIG, HASL, OSP, Immersion Silver e Immersion Tin según los requisitos del cliente.

Inspección y Verificación Eléctrica

Antes del envío, cada placa se somete a exhaustivos procedimientos de inspección.

Las pruebas incluyen:

• inspección AOI
• Prueba de sonda voladora
• Pruebas de continuidad eléctrica
• Inspección dimensional
• Inspección de apariencia final

Estos controles de calidad garantizan que los productos entregados cumplan con las especificaciones del cliente.

Servicios integrados de ensamblaje de PCB

Además de la fabricación de PCB, Shenzhen Aisen Electronics Co., Ltd. ofrece servicios completos de fabricación de PCBA para ayudar a los clientes a simplificar la gestión de proveedores.

La capacidad de ensamblaje incluye colocación SMT, ensamblaje de orificios pasantes, abastecimiento de componentes y pruebas funcionales.

Aisen apoya:

Este modelo de fabricación integrado permite a los clientes pasar de manera eficiente desde la validación de prototipos a la producción comercial.

Soporte de ingeniería para proyectos personalizados

Cada servosistema tiene diferentes requisitos según el tipo de motor, el entorno de trabajo, el método de control y el nivel de potencia.

Aisen brinda soporte de ingeniería durante todo el proceso de desarrollo, incluida la optimización del apilamiento de PCB, la selección de materiales, la mejora del circuito de energía y el análisis de viabilidad de fabricación.

Para aplicaciones de control de movimiento de alto rendimiento, los ingenieros evalúan:

• Requisitos actuales
• Condiciones de disipación de calor.
• Riesgos de interferencia de señal
• Requisitos de comunicación
• Fiabilidad de producción

Esta cooperación ayuda a los clientes a reducir los riesgos de desarrollo y mejorar la consistencia del producto.

Gestión de calidad durante toda la producción

Las aplicaciones servo suelen operar en entornos industriales donde la confiabilidad de la PCB afecta directamente el rendimiento del equipo.

Shenzhen Aisen Electronics Co., Ltd. sigue los sistemas de gestión de calidad ISO9001, ISO14001 e IATF16949 durante toda la fabricación.

La empresa mantiene estrictos objetivos de calidad:

La gestión de calidad cubre la inspección del material entrante, el seguimiento de la producción y la verificación del producto final.

Por qué los clientes globales eligen Aisen

Con más de 20 años de experiencia en la fabricación de PCB, Shenzhen Aisen Electronics Co., Ltd. brinda soporte de fabricación confiable para clientes de electrónica industrial en todo el mundo.

Las ventajas de Aisen incluyen:

Infraestructura de fabricación avanzada

La empresa posee una instalación de producción de PCB a gran escala con equipos avanzados, múltiples líneas de producción y sistemas de inspección profesionales.

Experiencia en aplicaciones de alta confiabilidad

Los productos Aisen PCB se utilizan en electrónica automotriz, sistemas de control industrial, equipos de comunicación 5G, módulos de almacenamiento de energía, equipos médicos y aplicaciones de fabricación inteligente.

Capacidad de producción flexible

Aisen apoya:

Producción de prototipos
Pedidos por lotes pequeños
Fabricación de volumen medio
Producción a gran escala

Colaboración de ingeniería

Desde la revisión del diseño inicial hasta la producción final, Aisen trabaja en estrecha colaboración con los clientes para mejorar el rendimiento, la capacidad de fabricación y la eficiencia de la producción de PCB.

Preguntas frecuentes

¿Qué es una PCB de servomotor?

Una PCB de servomotor es una placa de circuito especializada que se utiliza en sistemas de servoaccionamiento y control de movimiento. Gestiona la distribución de energía, señales de control, interfaces de comunicación y señales de retroalimentación necesarias para el funcionamiento preciso del motor.

¿Qué tipo de PCB se utiliza habitualmente en los servosistemas?

Las aplicaciones servo suelen utilizar PCB multicapa, PCB de cobre pesado, placas HDI y materiales con alto TG, según los requisitos de energía, la complejidad del circuito y las condiciones ambientales.

¿Puede Aisen fabricar placas personalizadas para aplicaciones de servo?

Sí. Shenzhen Aisen Electronics Co., Ltd. ofrece fabricación de PCB personalizada según los requisitos del cliente, incluido el recuento de capas, los materiales, el espesor del cobre, el acabado de la superficie y las necesidades de ensamblaje.

¿Aisen brinda servicios de montaje?

Sí. Aisen ofrece soluciones completas de PCBA que incluyen fabricación de PCB, ensamblaje SMT, abastecimiento de componentes, pruebas e inspección final.

¿Qué archivos se requieren para la cotización?

Los clientes suelen proporcionar:

Archivos Gerber
Especificaciones de PCB
Requisitos de apilamiento
Archivos BOM
Dibujos de montaje
Requisitos técnicos

¿Puede Aisen producir diseños pesados ​​de cobre?

Sí. Aisen admite la fabricación de cobre pesado con espesores de cobre de hasta 6 oz para aplicaciones que requieren una mayor capacidad de corriente y un rendimiento térmico mejorado.

Solicite una solución personalizada

Shenzhen Aisen Electronics Co., Ltd. ofrece soluciones de ensamblaje de PCBA y fabricación de PCB para servomotores para automatización industrial, robótica, equipos CNC y sistemas de control de movimiento de precisión.

Con capacidad de fabricación avanzada, soporte de ingeniería profesional y una estricta gestión de calidad, Aisen ayuda a los clientes globales a desarrollar soluciones electrónicas confiables desde el prototipo hasta la producción en masa.

Póngase en contacto con Aisen hoy para analizar los requisitos de su proyecto.
