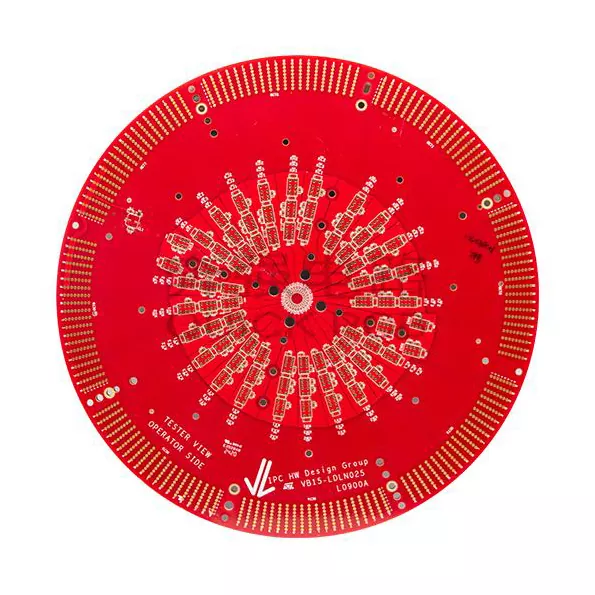

PCB de prueba de semiconductores

Las pruebas de semiconductores requieren un nivel mucho mayor de control eléctrico en comparación con las aplicaciones electrónicas convencionales.

Durante las pruebas de producción y validación de circuitos integrados, incluso pequeñas variaciones en la transmisión de la señal, la impedancia o la estructura de la PCB pueden afectar los resultados de las mediciones.

Aisen Electronics desarrolla PCB de prueba de semiconductores con características eléctricas controladas para respaldar aplicaciones que requieren un rendimiento de prueba repetible, transmisión de señal precisa y confiabilidad a largo plazo.

Por qué los PCB de prueba de semiconductores requieren consideraciones de diseño especiales

Una placa de prueba de semiconductores no es simplemente una plataforma de conexión de circuitos. Afecta directamente la precisión con la que los equipos de prueba miden el rendimiento del dispositivo.

La PCB debe manejar:

• Señales digitales de alta velocidad
• Señales analógicas sensibles
• Múltiples dominios de poder
• Conexiones de componentes de paso fino
• Ciclos de prueba repetidos

El diseño adecuado de la pila de PCB, el control de impedancia, la estrategia de conexión a tierra y la selección de materiales son factores críticos para mantener la precisión de las pruebas.

Control de integridad de señal para pruebas de semiconductores

Signal quality is one of the most important requirements in semiconductor test applications.

Las señales de prueba de alta velocidad pueden verse afectadas por:

• Reflexión de señal
• Diafonía
• Pérdida de transmisión
• Interferencia electromagnética

Aisen Electronics admite diseños de PCB con impedancia controlada y estructuras de enrutamiento optimizadas para ayudar a mantener una transmisión de señal estable durante las pruebas.

Las consideraciones clave de diseño incluyen:

• Control de impedancia diferencial
• Rutas de señal cortas y optimizadas
• Optimización de la acumulación de capas
• Gestión de referencias terrestres

Capacidad de interconexión de alta densidad para placas de prueba avanzadas

Los paquetes de semiconductores modernos siguen haciéndose más pequeños y al mismo tiempo aumentan la complejidad de las pruebas.

Los PCB de prueba de semiconductores avanzados a menudo requieren:

• Enrutamiento de seguimiento fino
• Microvías
• Colocación de componentes densos
• Interconexión multicapa

Aisen Electronics admite la fabricación de PCB HDI para aplicaciones que requieren diseños compactos y conexiones eléctricas precisas.

Las capacidades típicas incluyen:

Aplicaciones de PCB de prueba de semiconductores

Pruebas funcionales de circuitos integrados

Los sistemas de prueba funcionales requieren una transmisión de señal estable entre los equipos de prueba y los dispositivos semiconductores.

PCB designs must support accurate communication between controllers, test sockets, and device interfaces.

Pruebas de obleas y paquetes

Wafer-level and package-level testing involve highly precise electrical measurements.

El rendimiento de la PCB influye en:

• Repetibilidad de la prueba
• Precisión de la señal
• Consistencia de la medición

Validación de semiconductores automotrices

Los chips automotrices requieren pruebas exhaustivas antes de ingresar a los sistemas de los vehículos.

Los PCB de prueba utilizados para la validación de semiconductores automotrices requieren una mayor confiabilidad y un rendimiento eléctrico estable.

Las aplicaciones incluyen:

• Pruebas de circuitos integrados de administración de energía
• Pruebas de controladores automotrices
• Validación del chip sensor

Pruebas de semiconductores de potencia

Los dispositivos de potencia generan cargas eléctricas y térmicas más altas durante las pruebas.

Los diseños de PCB para pruebas de semiconductores de potencia requieren:

• Estructuras pesadas de cobre.
• Gestión térmica
• Capacidad de alta corriente
• Aislamiento eléctrico

PCB de prueba de semiconductores frente a PCB estándar

Proceso de fabricación de placas de prueba de semiconductores

Las aplicaciones de prueba de semiconductores requieren un control de fabricación más estricto porque la variación de PCB puede influir en los resultados de las pruebas.

Aisen Electronics gestiona etapas críticas de producción que incluyen:

Control de materiales y apilamiento

La selección de materiales y la configuración de capas se evalúan según la velocidad de la señal, los requisitos de frecuencia y las condiciones de prueba.

Formación de circuitos de precisión

Fine-line manufacturing processes ensure accurate trace dimensions for dense semiconductor test layouts.

Verificación Eléctrica

Cada PCB se somete a una inspección eléctrica para confirmar:

• Continuidad del circuito
• Rendimiento de aislamiento
• Requisitos de impedancia

Inspección de calidad final

Antes del envío, los tableros se inspeccionan para determinar la precisión dimensional, la calidad de la superficie y la consistencia de fabricación.

Selección de materiales para aplicaciones de prueba de semiconductores

Diferentes entornos de prueba requieren diferentes materiales de PCB.

La selección de materiales puede considerar:

• Frecuencia de señal
• Requisitos térmicos
• Estabilidad dimensional
• Rendimiento dieléctrico

Para aplicaciones de prueba de semiconductores de alta velocidad, los materiales de sustrato adecuados ayudan a reducir la pérdida de señal y mejorar la confiabilidad de las mediciones.

Soporte de PCBA para equipos de prueba de semiconductores

Aisen Electronics provides PCB assembly services for semiconductor testing equipment manufacturers.

Los servicios incluyen:

• Abastecimiento de componentes
• montaje superficial
• Colocación de componentes de precisión
• Pruebas electricas
• Verificación funcional

This allows customers to obtain complete test system assemblies from a single manufacturing partner.

Control de calidad

Semiconductor testing equipment requires consistent PCB performance across repeated production batches.

Aisen Electronics aplica controles de calidad que incluyen:

• Inspección de material entrante
• Inspección óptica automatizada (AOI)
• Pruebas electricas
• Monitoreo de procesos
• Inspección final

Cada lote de producción es monitoreado para mantener la consistencia de fabricación.

Soporte de ingeniería para el desarrollo de PCB de prueba de semiconductores

Los proyectos de prueba de semiconductores a menudo requieren una estrecha cooperación entre los fabricantes de PCB y los diseñadores de equipos.

Aisen Electronics brinda soporte de ingeniería que incluye:

• Recomendaciones de apilamiento de PCB
• Revisión de la integridad de la señal
• Análisis de fabricabilidad
• Optimización de la producción

Esto ayuda a los clientes a reducir los riesgos de diseño antes de la producción en masa.

Preguntas frecuentes

¿Qué papel juega la placa de circuito en los equipos de prueba de semiconductores?

La placa de circuito proporciona la conexión eléctrica entre los sistemas de prueba y los dispositivos semiconductores durante los procesos de medición y validación. Debe transferir señales de prueba con precisión mientras mantiene un rendimiento estable en condiciones de prueba repetidas.

¿Por qué las aplicaciones de prueba requieren una mayor precisión en la fabricación de PCB?

Las pruebas de semiconductores implican variaciones de señal muy pequeñas y mediciones eléctricas de alta velocidad. Los factores de fabricación, como la precisión del ancho de línea, la consistencia de la impedancia, el espesor del cobre y la alineación de las capas, pueden afectar directamente la confiabilidad de la prueba.

¿Cómo mejora el control de impedancia el rendimiento de las pruebas?

La impedancia controlada ayuda a mantener la integridad de la señal durante la transmisión de alta velocidad. Reduce la reflexión y la distorsión de la señal, lo cual es especialmente importante para aplicaciones que involucran pruebas avanzadas de circuitos integrados y señales de alta frecuencia.

¿Son las tecnologías HDI adecuadas para plataformas de prueba avanzadas?

Sí. Las estructuras HDI permiten un enrutamiento más compacto a través de microvías láser y circuitos de línea fina. Son adecuados para probar sistemas donde se requiere espacio limitado en la placa y conexiones de alta densidad.

¿Qué tipos de aplicaciones de semiconductores pueden utilizar estas soluciones de circuitos?

Estas placas se utilizan comúnmente en equipos de verificación de circuitos integrados, sistemas de inspección de semiconductores, plataformas de prueba de chips, pruebas de dispositivos de potencia y equipos de validación de componentes electrónicos.

¿Pueden apoyar el desarrollo de prototipos antes de la producción en masa?

Sí. Aisen Electronics brinda soporte de ingeniería desde la revisión del diseño inicial y la fabricación de prototipos hasta la producción en volumen. Esto ayuda a los clientes a verificar el rendimiento eléctrico y optimizar los diseños antes de la fabricación a gran escala.

¿Ofrecen servicios completos de montaje y prueba?

Sí. Además de la fabricación de PCB, Aisen Electronics respalda los servicios de PCBA, incluido el abastecimiento de componentes, el ensamblaje SMT, la inspección y las pruebas eléctricas de acuerdo con los requisitos del proyecto.

Inicie su proyecto de PCB de prueba de semiconductores con Aisen Electronics

Aisen Electronics Co., Ltd. ofrece soluciones de fabricación de PCB de precisión para fabricantes de equipos de prueba de semiconductores.

Nuestro enfoque no es solo la producción de PCB, sino también ayudar a los clientes a lograr un rendimiento eléctrico estable, resultados de pruebas precisos y un funcionamiento confiable a largo plazo.

Contáctenos enviolet@akesonpcb.compara analizar sus requisitos de PCB de prueba de semiconductores.
