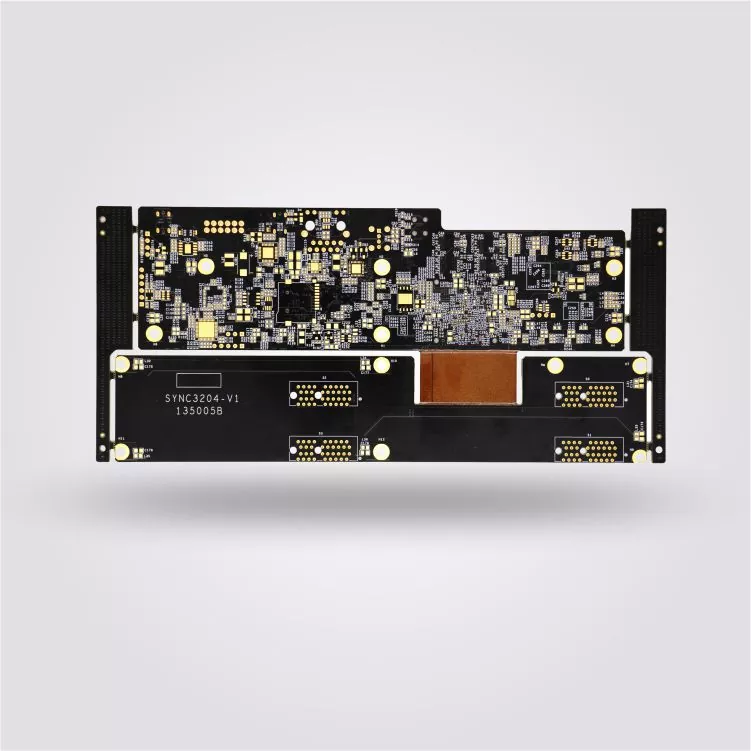

PCB de instrumentos de prueba

Los instrumentos de prueba están diseñados para medir, analizar y verificar parámetros eléctricos, físicos o industriales. La PCB dentro de estos sistemas afecta directamente la precisión de las mediciones porque conecta circuitos de adquisición de señales, procesadores, sensores, módulos de comunicación y unidades de administración de energía.

A diferencia de los tableros de control industriales comunes, los productos PCB y PCBA de los instrumentos de prueba a menudo requieren una mejor consistencia eléctrica. Pequeñas variaciones en la impedancia, el espesor del cobre, el enrutamiento de la señal o la calidad de la soldadura pueden influir en la estabilidad de la medición, especialmente en equipos utilizados para calibración, análisis de laboratorio y pruebas de precisión.

Shenzhen Aisen Electronics Co., Ltd. fabricaInstrumentos de prueba PCB y PCBAsoluciones para equipos de medición electrónicos, sistemas de pruebas industriales, instrumentos de laboratorio y dispositivos de monitoreo. Con capacidades que cubren PCB rígidos de 1 a 40 capas, PCB HDI, PCB rígido-flexible y ensamblaje de PCBA, Aisen brinda soporte a los clientes que requieren circuitos de alta densidad, rendimiento eléctrico controlado y calidad de producción estable.

Requisitos de PCB para equipos de prueba y medición

La PCB de un instrumento de prueba no es solo una plataforma de conexión para componentes. Es parte del sistema de medición que determina con qué precisión se recopilan, transmiten y procesan las señales.

Los diferentes dispositivos de prueba tienen diferentes requisitos de PCB.

Por ejemplo, un analizador de señales requiere una transmisión estable de alta frecuencia, mientras que un instrumento de prueba de potencia puede requerir capas de cobre más gruesas para el manejo de la corriente. Los equipos de medición de laboratorio generalmente se centran en un diseño silencioso y en una estabilidad eléctrica a largo plazo.

Los requisitos comunes incluyen:

• Transmisión de señal estable
• Impedancia controlada
• Dimensiones precisas del circuito
• Conexiones de soldadura confiables
• Rendimiento constante durante la operación repetida

Aisen Electronics ajusta la estructura de PCB, la selección de materiales y los parámetros de fabricación de acuerdo con las condiciones de trabajo reales de cada aplicación de prueba.

Aplicaciones de PCB de instrumentos de prueba

PCB de equipo de medición electrónica

Los equipos de medición electrónicos requieren placas de circuito con capacidad de procesamiento de señales precisas.

Las aplicaciones incluyen:

• Multímetros digitales
• Osciloscopios
• Analizadores de señal
• Sistemas de adquisición de datos
• Equipos de calibración electrónica.

Estos productos suelen contener circuitos analógicos, procesadores e interfaces de comunicación sensibles. La fabricación de PCB necesita controlar factores como el ancho de la línea, el espesor del dieléctrico y la distribución del cobre para reducir la variación de la señal.

Aisen fabrica soluciones de PCB multicapa y PCB HDI para equipos de medición que requieren diseños compactos y rendimiento eléctrico estable.

PCB del sistema de prueba industrial

Los equipos de pruebas industriales suelen funcionar de forma continua en entornos de producción.

En comparación con los instrumentos de laboratorio, los sistemas de pruebas industriales ponen más énfasis en la durabilidad, la consistencia de la producción y la compatibilidad con los sistemas de automatización.

Las aplicaciones típicas incluyen:

• Equipo de inspección automatizado
• Sistemas de prueba de calidad.
• Estaciones de prueba de fabricación
• Equipo de monitoreo

Para estas aplicaciones, Aisen proporciona fabricación de PCB y PCBA multicapa con un estricto control de proceso desde la producción de la capa interna hasta el ensamblaje final.

PCB del equipo de calibración

Los equipos de calibración requieren una alta precisión de medición porque se utilizan para verificar el rendimiento de otros dispositivos.

El diseño de la PCB debe minimizar las interferencias eléctricas y mantener rutas de señal estables.

Los factores de fabricación importantes incluyen:

• Impedancia controlada
• Baja variación en el espesor del cobre.
• Perforación precisa
• Acabado superficial fiable

Aisen Electronics utiliza inspección AOI, pruebas eléctricas, pruebas de impedancia e inspección dimensional para mantener la consistencia de la PCB.

Capacidad de fabricación para instrumentos de prueba PCB y PCBA

Los fabricantes de equipos de prueba a menudo requieren estructuras de PCB personalizadas porque diferentes instrumentos tienen diferentes requisitos eléctricos.

Shenzhen Aisen Electronics Co., Ltd. proporciona:

Estas capacidades permiten a Aisen fabricar tanto placas de prueba estándar como estructuras complejas multicapa utilizadas en equipos electrónicos de precisión.

Tecnologías de PCB utilizadas en equipos de prueba

PCB multicapa para circuitos de medición complejos

Muchos instrumentos de prueba integran múltiples funciones, incluida la adquisición, el procesamiento, la comunicación y la administración de energía de señales.

Las estructuras de PCB multicapa proporcionan espacio de enrutamiento adicional y una mejor separación entre las diferentes secciones del circuito.

Aisen fabrica placas multicapa de hasta 40 capas, soportando diseños de circuitos complejos que requieren:

• Múltiples capas de señal
• Capas de distribución de energía
• Diseño del plano de tierra
• Rendimiento electromagnético mejorado

PCB HDI para dispositivos de prueba compactos

Los equipos de prueba modernos son cada vez más pequeños y añaden más funciones.

La tecnología HDI utiliza microvías láser para aumentar la densidad de enrutamiento y reducir el tamaño de la PCB.

La capacidad de fabricación de Aisen HDI incluye:

• Estructuras HDI de 1 y 2 pasos
• Capacidad de perforación láser: 75μm-150μm
• Procesamiento de circuitos de línea fina
• Conjunto de componentes de alta densidad

Estas tecnologías son adecuadas para equipos de medición portátiles y sistemas electrónicos compactos.

PCB rígido-flexible para espacio de instalación limitado

Algunos dispositivos de prueba requieren conexiones flexibles entre diferentes módulos funcionales.

La PCB rígida-flex combina áreas rígidas para el montaje de componentes con secciones flexibles para una instalación que ahorra espacio.

Aisen fabrica soluciones de PCB rígido-flexibles para aplicaciones donde:

• El espacio interno es limitado
• Es necesario reducir las conexiones de cables
• La confiabilidad mecánica es importante

Capacidad de fabricación de PCBA para equipos de prueba

Para equipos de prueba de precisión, la calidad de fabricación y ensamblaje de PCB debe controlarse en conjunto.

Aisen Electronics ofrece servicios completos de PCBA que incluyen SMT, ensamblaje DIP, impresión de pasta de soldadura, inspección AOI, inspección por rayos X y pruebas eléctricas.

Capacidad de PCBA:

Esta capacidad de producción integrada ayuda a los clientes a reducir la coordinación con los proveedores y mantener la coherencia desde la fabricación de PCB hasta el ensamblaje terminado.

Control de calidad durante la producción de PCB de instrumentos de prueba

Los equipos de medición requieren un rendimiento estable de la PCB porque las fallas pueden afectar la precisión de las pruebas y los resultados de calibración del equipo.

Aisen Electronics controla la calidad durante todo el proceso productivo.

La inspección incluye:

• Inspección de material entrante
• Inspección de la capa interior
• inspección AOI
• Prueba de espesor de cobre
• Pruebas electricas
• Prueba de impedancia
• inspección por rayos x
• Inspección de calidad final

La empresa opera de acuerdo con los sistemas de gestión de calidad ISO9001, ISO14001 e IATF16949.

Objetivos de calidad:

• Rendimiento del producto ≥99,8%
• Tasa de entrega a tiempo ≥99%
• Tasa de quejas de clientes ≤0,5%

Acabados de superficie para PCB de instrumentos de prueba

Diferentes aplicaciones de prueba requieren diferentes tratamientos superficiales según los tipos de componentes y las condiciones de servicio.

Las opciones disponibles incluyen:

La selección del acabado de la superficie se evalúa según el proceso de soldadura, la estructura de los componentes y los requisitos de vida útil del producto.

¿Por qué elegir Aisen Electronics para probar instrumentos PCB y PCBA?

Los fabricantes de equipos de prueba necesitan proveedores de PCB que comprendan tanto el rendimiento eléctrico como la coherencia de fabricación.

Shenzhen Aisen Electronics Co., Ltd. combina la fabricación de PCB, la tecnología HDI, la fabricación rígido-flexible y el ensamblaje de PCBA en un solo sistema de producción.

Con una instalación de producción de 50.000 metros cuadrados, equipos de fabricación avanzados y más de 20 años de experiencia en la fabricación de PCB, Aisen ofreceInstrumentos de prueba PCB y PCBASoluciones para clientes que requieren precisión, estabilidad y calidad de producción repetible.

Preguntas frecuentes

¿Qué equipos de prueba utilizan las soluciones de PCB de Aisen?

Las soluciones de PCB de Aisen se utilizan en equipos de medición electrónicos, sistemas de calibración, dispositivos de prueba industriales, instrumentos de laboratorio, sistemas de monitoreo y equipos de adquisición de datos.

¿Puede Aisen fabricar PCB multicapa para equipos de medición de precisión?

Sí. Aisen fabrica PCB multicapa de 1 a 40 capas con procesos de fabricación controlados para aplicaciones electrónicas de precisión.

¿Los PCB de instrumentos de prueba requieren control de impedancia?

Para aplicaciones que involucran señales sensibles o transmisión de alta velocidad, el control de impedancia ayuda a mantener la integridad de la señal y la estabilidad de la medición.

¿Aisen brinda servicios de ensamblaje de PCB?

Sí. Aisen ofrece servicios de SMT, DIP, inspección y pruebas junto con la fabricación de PCB.

¿Qué materiales de PCB son adecuados para equipos de prueba?

Los materiales comunes incluyen FR-4, materiales de alta Tg y laminados especializados seleccionados según los requisitos de temperatura, frecuencia y confiabilidad.
