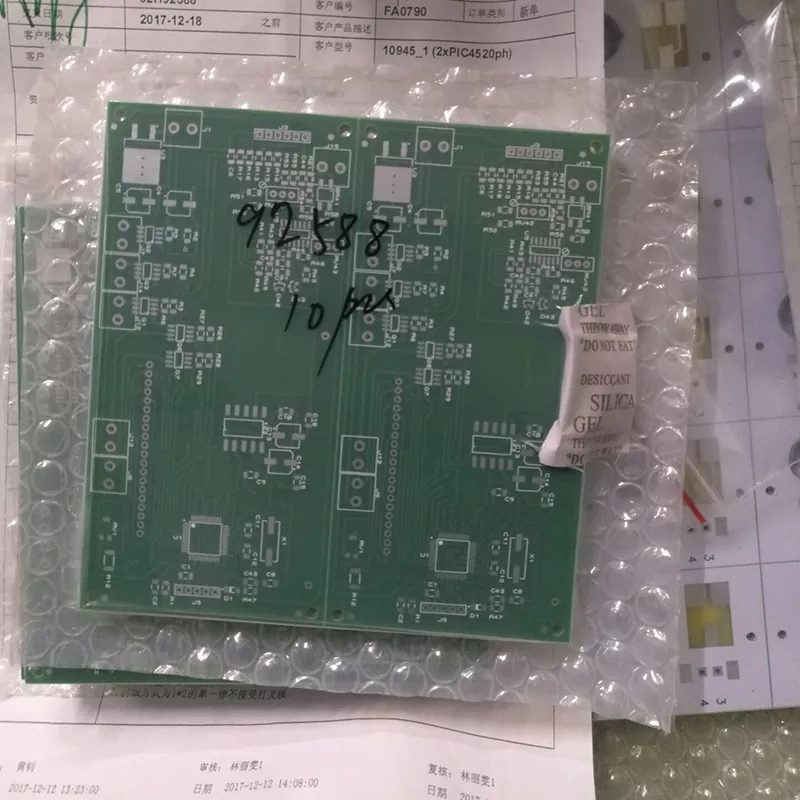

PCB de instrumentos de medición eléctrica

Los instrumentos de medición eléctricos suelen manejar señales analógicas débiles, en las que incluso una pequeña interferencia puede influir en la precisión de la lectura final. En comparación con los productos electrónicos convencionales, los equipos de medición requieren diseños de PCB que proporcionen un mejor control del ruido, una transmisión de señal estable y un rendimiento eléctrico consistente.

Nuestras PCB están diseñadas con enrutamiento de trazas optimizado, estructuras de conexión a tierra adecuadas y tecnología de impedancia controlada para reducir la distorsión de la señal causada por la interferencia electromagnética (EMI). Esto es especialmente importante para instrumentos como osciloscopios, multímetros digitales y analizadores de potencia, donde la precisión de las mediciones depende en gran medida de la estabilidad de los circuitos de procesamiento de señales.

Estabilidad térmica para el funcionamiento del instrumento a largo plazo

Muchos dispositivos de medición eléctrica funcionan continuamente en laboratorios, líneas de producción o entornos de prueba. Durante el funcionamiento a largo plazo, la variación de temperatura puede afectar las características eléctricas y el rendimiento de los componentes de la PCB de los instrumentos de medición eléctrica.

Al seleccionar materiales de sustrato adecuados y optimizar la distribución del cobre, nuestras soluciones de PCB ayudan a mejorar la estabilidad térmica y mantener un rendimiento de medición constante en diferentes condiciones operativas.

Soluciones de PCB multicapa para sistemas de medición complejos

Enrutamiento de alta densidad para dispositivos de medición avanzados

Los instrumentos de medición modernos integran más funciones en recintos más pequeños, incluida la adquisición de señales, el procesamiento de datos, los módulos de comunicación y los circuitos de administración de energía. Esto requiere PCB con mayor densidad de enrutamiento y mejor aislamiento del circuito.

Nuestras estructuras de PCB multicapa admiten hasta 32 capas, lo que permite a los ingenieros separar circuitos analógicos sensibles de las secciones digitales y de potencia. Este enfoque de diseño reduce la interferencia entre diferentes módulos funcionales y mejora la confiabilidad general del instrumento.

Estructuras de PCB flexibles para diferentes requisitos de productos

Los diferentes productos de medición tienen diferentes requisitos de PCB. Los probadores portátiles se centran en un tamaño compacto y un diseño liviano, mientras que los instrumentos de laboratorio requieren una mayor estabilidad de la señal y una integración de circuitos más compleja.

Proporcionamos estructuras de PCB personalizadas según los requisitos de la aplicación, incluida la configuración de capas, el grosor de la placa, el peso del cobre y la selección de materiales.

Capacidades de fabricación de precisión

Precisión de fabricación que respalda la confiabilidad de las mediciones

Para los equipos de medición, la precisión de fabricación de PCB afecta directamente el rendimiento del producto. Pequeñas desviaciones en el ancho de línea, la alineación de capas o el control de impedancia pueden influir en la calidad de la transmisión de la señal.

Nuestras capacidades de fabricación incluyen:

Estas capacidades nos permiten admitir tanto productos de medición electrónica estándar como instrumentos industriales de alta precisión.

Selección de materiales para PCB de instrumentos de medición eléctrica

Elección de materiales de PCB según las condiciones de aplicación

El material del sustrato juega un papel importante en la estabilidad eléctrica, la resistencia al calor y el rendimiento de la señal. Para equipos de medición generales, los materiales FR-4 brindan una solución equilibrada entre costo y confiabilidad.

Para aplicaciones que requieren mayor resistencia térmica o mejor rendimiento de la señal, se pueden seleccionar materiales de alta Tg o laminados especializados de alta frecuencia según las condiciones de funcionamiento.

La selección del material se evalúa en función de la temperatura de trabajo, las características de la señal, las expectativas de vida útil del producto y el entorno de aplicación.

Control de calidad en toda la producción de PCB

Control de procesos desde la materia prima hasta la PCB terminada

Un equipo de medición confiable requiere una calidad constante de PCB en cada lote de producción. Nuestro proceso de gestión de calidad cubre la inspección de materiales, el monitoreo de la producción y las pruebas eléctricas finales.

Los materiales entrantes se verifican antes de la producción para verificar las especificaciones y propiedades eléctricas. Durante la fabricación, la inspección AOI y el monitoreo del proceso ayudan a identificar posibles defectos en una etapa temprana.

Antes del envío, los PCB terminados se someten a pruebas eléctricas e inspecciones visuales para garantizar que cumplan con los requisitos del cliente.

Aplicaciones de los PCB de instrumentos de medición eléctrica

Equipos de prueba de laboratorio

Nuestros PCB se utilizan en instrumentos de laboratorio, incluidos osciloscopios, generadores de señales y equipos de análisis de energía.

Estas aplicaciones requieren una excelente integridad de la señal, características eléctricas estables y un funcionamiento confiable porque la precisión de la medición afecta directamente los resultados de las pruebas.

Dispositivos de medición portátiles

Los instrumentos portátiles requieren diseños de PCB compactos y al mismo tiempo mantienen el rendimiento eléctrico.

Nuestras soluciones de PCB admiten diseños livianos para dispositivos portátiles como multímetros digitales y probadores electrónicos, lo que ayuda a los fabricantes a lograr estructuras de productos más pequeñas sin sacrificar la confiabilidad.

Sistemas de Monitoreo Industrial

Los equipos de medición industriales a menudo funcionan en condiciones de trabajo continuo y requieren una gran adaptabilidad ambiental.

Nuestros PCB admiten aplicaciones como sistemas de monitoreo de energía, analizadores industriales y equipos de prueba de calidad de energía donde la estabilidad a largo plazo es crítica.

Soporte de ingeniería para el desarrollo de PCB

Apoyando el desarrollo de productos desde el prototipo hasta la producción en masa

El rendimiento de la PCB está estrechamente relacionado con las decisiones de diseño en las primeras etapas. Nuestro equipo de ingeniería trabaja con los clientes durante el desarrollo de productos para revisar las estructuras de PCB, optimizar la capacidad de fabricación y reducir los riesgos potenciales de producción.

A través del análisis DFM, la verificación de prototipos y el soporte de producción, ayudamos a los clientes a mejorar la eficiencia del desarrollo y lograr una transición más fluida del prototipo a la fabricación en volumen.

Preguntas frecuentes

¿Qué tipo de PCB es adecuado para instrumentos de medida eléctricos?

Los instrumentos de medición eléctrica generalmente requieren PCB con un rendimiento eléctrico estable, buena resistencia al ruido y capacidad de transmisión de señal precisa. La estructura de PCB adecuada depende del tipo de instrumento, la complejidad del circuito y los requisitos de precisión de las mediciones.

¿Pueden fabricar PCB para equipos de laboratorio de alta precisión?

Sí. Proporcionamos soluciones de fabricación de PCB multicapa para equipos de medición industriales y de laboratorio que requieren una alta estabilidad de señal y un funcionamiento confiable a largo plazo.

¿Cómo se garantiza la calidad de la PCB para aplicaciones de medición?

La calidad se controla mediante inspección de materiales, monitoreo de producción, inspección AOI y pruebas eléctricas finales para garantizar que cada PCB cumpla con los requisitos de rendimiento y confiabilidad.
