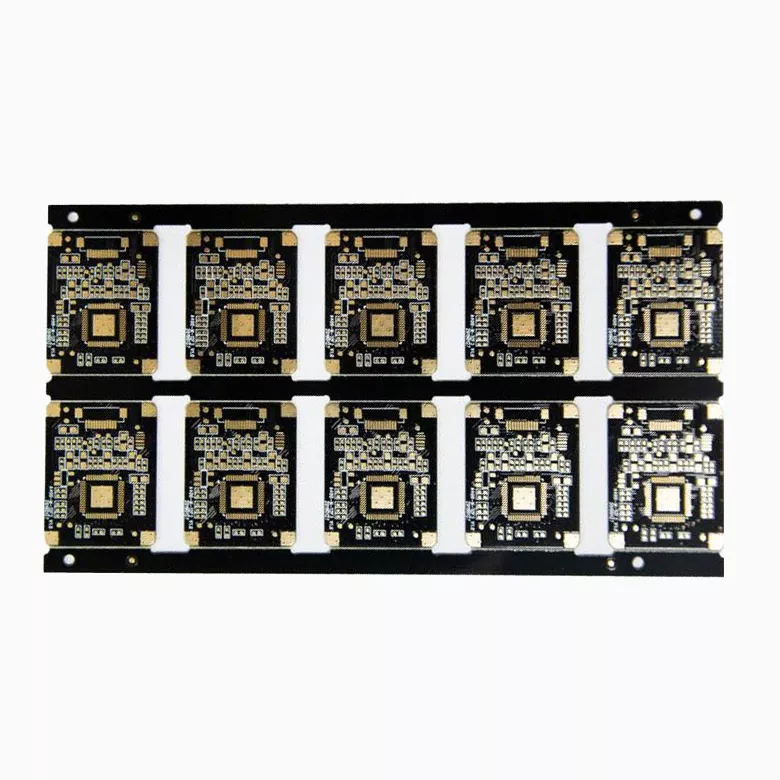

PCB de tomografía computarizada de rayos X

Los sistemas de tomografía computarizada por rayos X se basan en un control electrónico preciso y un procesamiento de señales estable para generar imágenes de diagnóstico precisas. La PCB dentro de un escáner CT no es solo un soporte para componentes electrónicos, sino también una plataforma crítica que conecta módulos detectores, circuitos de adquisición de datos, unidades de administración de energía y sistemas de control.

Aisen Electronics Co., Ltd. fabrica soluciones de PCB para tomografía computarizada de rayos X diseñadas para fabricantes de equipos de imágenes médicas que requieren diseños de alta densidad, impedancia controlada, baja interferencia de señal y calidad de producción constante.

Nuestras capacidades de fabricación de PCB admiten aplicaciones complejas de imágenes médicas, incluidas placas detectoras de CT, placas de control de procesamiento de imágenes, placas de distribución de energía y módulos de control integrados.

Requisitos de diseño de PCB para equipos CT de rayos X

Los sistemas de imágenes por TC procesan una gran cantidad de información digital procedente de múltiples canales de detectores. Cualquier inestabilidad causada por pérdida de señal, variación de impedancia, estrés térmico o ruido eléctrico puede afectar la precisión de la reconstrucción de la imagen.

A diferencia de las placas de circuitos industriales estándar, las PCB CT requieren un control cuidadoso de:

• Transmisión de señales de alta velocidad entre el detector y las unidades de procesamiento.
• Circuitos de bajo ruido para señales analógicas sensibles
• Entrega de energía estable para módulos de imágenes
• Operación a largo plazo en condiciones de trabajo continuo.
• Integración de componentes de alta densidad en un espacio limitado

Aisen Electronics trabaja con ingenieros para optimizar las estructuras de PCB de acuerdo con los requisitos de la aplicación, garantizando que el diseño del circuito coincida con las demandas de rendimiento de los equipos de imágenes médicas.

Integridad de señal de alta velocidad para aplicaciones de detectores CT

El sistema detector es una de las partes más sensibles de un escáner CT. La PCB debe mantener un rendimiento eléctrico constante mientras transfiere señales desde múltiples canales de sensores.

Nuestro proceso de fabricación soporta:

• Diseño de impedancia controlada con tolerancia de ±8%
• Enrutamiento de línea fina para rutas de señal de alta densidad
• Selección de materiales de bajas pérdidas para aplicaciones de alta frecuencia
• Diseño de apilamiento optimizado para aislamiento de señal

Para los sistemas CT que requieren una transmisión estable de datos de imágenes, la configuración adecuada de la capa de PCB y el control de impedancia ayudan a reducir la distorsión de la señal durante el funcionamiento.

Fabricación de PCB multicapa para sistemas complejos de imágenes médicas

Los equipos CT modernos integran miles de conexiones electrónicas en conjuntos compactos. Las estructuras de PCB multicapa proporcionan el espacio de enrutamiento necesario para redes complejas de señal, energía y conexión a tierra.

Aisen Electrónica fabrica:

• PCB rígidos de 4 a 32 capas
• Estructuras de PCB HDI
• Diseños de microvía y vía ciega
• Diseños de componentes BGA de alta densidad

Las capacidades técnicas incluyen:

Estas capacidades permiten a los fabricantes de CT integrar circuitos de control compactos manteniendo al mismo tiempo el rendimiento eléctrico.

Selección de materiales para aplicaciones de PCB para imágenes médicas

La selección del material afecta directamente la estabilidad de la señal, el rendimiento térmico y la vida útil.

Dependiendo de los requisitos del sistema CT, Aisen Electronics proporciona:

Materiales de alta Tg

Adecuado para equipos que operan bajo condiciones de carga continua. Las temperaturas de transición vítrea más altas mejoran la estabilidad dimensional durante la fabricación y el funcionamiento.

Materiales de PCB de baja pérdida

Se utiliza para la transmisión de señales de alta velocidad donde las características dieléctricas influyen en la precisión de la señal.

Estructuras de PCB de cobre pesado

El espesor del cobre de hasta 6 oz admite aplicaciones que requieren una mayor capacidad de corriente y una disipación térmica mejorada.

La selección de materiales se evalúa en función de la frecuencia de operación, los requisitos de energía, la estructura de la placa y las condiciones ambientales.

Control del proceso de fabricación para la producción de PCB médicos

Los equipos de imágenes médicas requieren una calidad de producción constante porque las fallas de PCB pueden afectar todo el sistema de diagnóstico.

Aisen Electronics aplica puntos de control de calidad durante toda la fabricación:

Inspección de material entrante

Todos los laminados, materiales de cobre y componentes entrantes se verifican de acuerdo con los requisitos de producción antes de ingresar a la fabricación.

Monitoreo del proceso de fabricación

Los procesos críticos, incluidos la perforación, la laminación, el revestimiento de cobre, la obtención de imágenes y el acabado de superficies, se monitorean mediante inspecciones durante el proceso.

Pruebas de rendimiento eléctrico

Los tableros terminados se someten a pruebas eléctricas para verificar:

• Rendimiento de circuito abierto y cortocircuito.
• Fiabilidad de la conexión de señal
• Conductividad capa a capa

Inspección de calidad final

Antes del envío, cada lote se inspecciona según las especificaciones del cliente, incluida la inspección de la apariencia, la verificación de las dimensiones y la confirmación del embalaje.

Opciones de acabado de superficies para ensamblaje de PCB CT

Los equipos de imágenes médicas requieren conexiones de soldadura estables y confiabilidad de los componentes a largo plazo.

Aisen Electronics ofrece varias opciones de tratamiento de superficies:

ENIG (Oro por inmersión en níquel no electrolítico)

Proporciona excelente soldabilidad y resistencia a la corrosión, comúnmente utilizado para ensamblaje de componentes de alta densidad.

Tratamiento de superficies OSP

Adecuado para aplicaciones que requieren superficies planas de cobre y compatibilidad con ensamblajes sin plomo.

Plata de inmersión

Se utiliza para aplicaciones que requieren buen rendimiento eléctrico y confiabilidad de soldadura.

La selección del tratamiento superficial depende del proceso de ensamblaje, los requisitos de almacenamiento y el tipo de componente.

Capacidad de ensamblaje de PCBA para electrónica de imágenes médicas

Además de la fabricación de PCB, Aisen Electronics ofrece servicios de ensamblaje de PCB para fabricantes de imágenes médicas.

Nuestra capacidad de montaje incluye:

• 01005 componentes en miniatura
• Paquetes BGA de paso fino
• Conjunto mixto SMT y de orificio pasante
• Inspección óptica automatizada (AOI)
• Inspección por rayos X de uniones de soldadura ocultas

Parámetros de montaje:

Este enfoque de fabricación integrada ayuda a reducir los costos de comunicación entre las etapas de fabricación y ensamblaje de PCB.

Plazo de producción para proyectos de PCB CT

Los fabricantes de equipos médicos a menudo requieren cronogramas de producción predecibles para la validación de prototipos y la producción en masa.

Plazos de entrega típicos:

El tiempo de entrega real depende de la disponibilidad del material, la estructura de la PCB, la cantidad y los requisitos de prueba.

Por qué las empresas de imágenes médicas eligen Aisen Electronics

Seleccionar un proveedor de PCB para equipos CT requiere más que capacidad de fabricación. El soporte de ingeniería, el control de procesos y la consistencia de la producción influyen directamente en la confiabilidad del dispositivo médico final.

Aisen Electronics Co., Ltd. apoya a los fabricantes de imágenes médicas con:

• Experiencia en la producción compleja de PCB multicapa.
• HDI y capacidad de interconexión de alta densidad
• Procesos de fabricación de impedancia controlada.
• Servicios completos de PCB y PCBA
• Soporte flexible desde el desarrollo de prototipos hasta la producción en volumen

Trabajamos con fabricantes de equipos para desarrollar soluciones de PCB que cumplan con los requisitos eléctricos y mecánicos de los sistemas de imágenes CT modernos.

Preguntas frecuentes sobre la PCB de tomografía computarizada de rayos X

¿Qué tipo de PCB se utiliza en los escáneres CT de rayos X?

Los escáneres CT suelen utilizar PCB rígidos multicapa, PCB HDI y tableros de control especializados para módulos detectores, unidades de procesamiento de imágenes y sistemas de administración de energía.

¿Por qué los equipos CT requieren diseños de PCB de alta densidad?

Los sistemas CT contienen múltiples módulos electrónicos en un espacio de instalación limitado. La tecnología PCB de alta densidad permite integrar más canales de señal y componentes manteniendo el rendimiento del enrutamiento.

¿Cómo afecta la calidad de la PCB al rendimiento de la imagen CT?

El diseño de PCB influye en la estabilidad de la transmisión de señales, el control del ruido eléctrico y la precisión del procesamiento de datos. Un rendimiento deficiente de la PCB puede afectar la confiabilidad del sistema y la consistencia de las imágenes.

¿Puede Aisen Electronics fabricar prototipos de PCB CT?

Sí. Aisen Electronics admite la producción de prototipos y la fabricación en volumen con diferentes recuentos de capas, materiales y acabados superficiales.

¿Qué métodos de prueba de PCB están disponibles?

Las pruebas incluyen pruebas eléctricas, inspección AOI, inspección dimensional y verificación del proceso de fabricación según los requisitos del cliente.

¿Aisen Electronics proporciona servicios de ensamblaje de PCB?

Sí. Proporcionamos ensamblaje de PCBA, incluida la colocación, inspección y entrega de tableros terminados de SMT.

Póngase en contacto con Aisen Electronics para la fabricación de PCB por CT por rayos X

Si está desarrollando equipos de imágenes médicas y necesita soluciones de PCB para sistemas CT, Aisen Electronics Co., Ltd. puede brindarle soporte de fabricación según sus requisitos eléctricos, mecánicos y de producción.

Póngase en contacto con nuestro equipo de ingeniería para analizar las especificaciones de PCB, los requisitos de los prototipos y los planes de producción.
