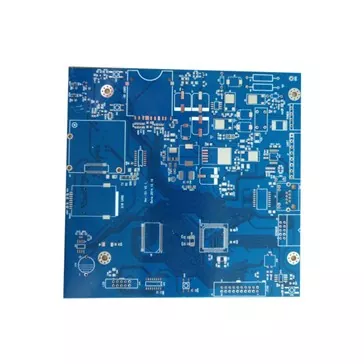

PCB de dispositivos de diagnóstico médico

Los equipos de diagnóstico médico dependen de circuitos electrónicos para convertir información biológica, química o física en datos mensurables. Dentro de estos sistemas, la PCB conecta sensores, unidades de procesamiento de señales, procesadores, módulos de comunicación y circuitos de energía para garantizar una recopilación de datos precisa y un funcionamiento estable del equipo.

Aisen Electronics Co., Ltd. fabrica PCB para dispositivos de diagnóstico médico, incluidos analizadores de laboratorio, sistemas de pruebas bioquímicas, instrumentos de inmunoensayo y equipos de pruebas para el cuidado de la salud. Nuestras soluciones de PCB se centran en la estabilidad de la señal, la integración de circuitos y la uniformidad de fabricación para dispositivos que requieren precisión de medición repetida.

Cómo funcionan los dispositivos de diagnóstico médico y el papel de los PCB

Los equipos de diagnóstico médico generalmente siguen un proceso de adquisición de señales, conversión de señales, procesamiento de datos y salida de resultados.

El sensor o módulo de detección primero recopila información de muestras biológicas o del cuerpo humano. Estas señales suelen ser débiles y requieren amplificación y filtrado antes de ser procesadas por el sistema de control principal. La PCB proporciona la conexión eléctrica entre estos módulos funcionales y garantiza que las señales se transmitan con una interferencia mínima.

Por ejemplo, en un analizador bioquímico, el módulo de detección convierte reacciones químicas en señales eléctricas. Luego, la PCB transfiere estas señales a circuitos de procesamiento donde los datos se analizan y se convierten en resultados de diagnóstico legibles.

La PCB no es sólo una plataforma de conexión. Su diseño afecta directamente la calidad de la señal, la estabilidad de la energía, el rendimiento térmico y la confiabilidad del equipo a largo plazo.

Por qué los equipos de diagnóstico médico requieren un diseño de PCB especializado

PCB de diagnóstico médico versus PCB electrónico estándar

Los equipos de diagnóstico médico tienen requisitos más estrictos que los productos electrónicos generales porque el rendimiento del circuito puede influir en la consistencia de las mediciones.

Los PCB de diagnóstico médico requieren un mejor control de la interferencia de la señal, la confiabilidad de los componentes y la consistencia de la fabricación.

Desafíos del diseño de PCB en equipos de diagnóstico

Protección de señales sensibles durante la medición

Muchos instrumentos de diagnóstico dependen de señales de sensores que pueden verse afectados por interferencias electromagnéticas, fluctuaciones de voltaje o un diseño deficiente de la conexión a tierra.

Aisen Electronics optimiza las estructuras de PCB mediante la disposición adecuada de las capas, el control del enrutamiento de señales y la separación entre circuitos analógicos y digitales. Estos métodos ayudan a mantener una transmisión de señal estable desde los componentes de detección a las unidades de procesamiento.

Integración de múltiples módulos funcionales

Un dispositivo de diagnóstico moderno puede combinar:

• Interfaces de sensores
• Circuitos de amplificación de señal.
• Microprocesadores
• Sistemas de comunicación
• Circuitos de gestión de energía.

Estas funciones deben operar juntas dentro de un espacio limitado. La tecnología de PCB multicapa permite a los ingenieros separar diferentes áreas de circuitos manteniendo al mismo tiempo un diseño compacto del equipo.

Aisen Electronics admite la fabricación de PCB de hasta 32 capas, con procesamiento de línea fina de hasta 3 mil y capacidad de interconexión de alta densidad para sistemas de diagnóstico complejos.

Consideraciones clave de ingeniería para PCB de diagnóstico médico

Integridad de la señal

La integridad de la señal es uno de los factores más importantes en los equipos de diagnóstico. La transmisión inestable puede causar desviación de datos o resultados de prueba inconsistentes.

El diseño de apilamiento de PCB, el control de impedancia y la optimización del enrutamiento se utilizan para reducir la pérdida de señal y la interferencia electromagnética.

Aisen Electronics admite la fabricación de impedancia controlada con una tolerancia de ±8 % para aplicaciones que requieren un rendimiento de señal estable.

Estabilidad de energía y control térmico

Los instrumentos de diagnóstico suelen funcionar durante períodos prolongados, creando cargas eléctricas y térmicas continuas.

El diseño de PCB debe proporcionar una distribución de energía estable y al mismo tiempo controlar el calor generado por los procesadores y los componentes de energía.

Soluciones como capas de cobre más gruesas, planos de potencia optimizados y estructuras de gestión térmica ayudan a mejorar la estabilidad operativa.

Miniaturización y densidad de componentes.

Los dispositivos de diagnóstico portátiles requieren tamaños de PCB más pequeños sin reducir la funcionalidad.

Las tecnologías de PCB de alta densidad permiten integrar más componentes y circuitos en un espacio limitado manteniendo la confiabilidad de la fabricación.

Aisen Electronics admite el ensamblaje de componentes de paso fino, estructuras de microvías y diseños multicapa para electrónica médica compacta.

Proceso de fabricación de PCB de diagnóstico médico

La producción de PCB para diagnóstico médico requiere un control estricto del proceso porque pequeñas variaciones de fabricación pueden afectar el rendimiento del equipo.

Aisen Electronics gestiona el proceso de fabricación completo, desde la inspección del material, el procesamiento de la capa interna, la laminación, la perforación, el revestimiento de cobre, el acabado de superficies hasta las pruebas eléctricas finales.

Cada etapa de producción es monitoreada para mantener una calidad constante entre el desarrollo del prototipo y la fabricación en volumen.

Selección de materiales de PCB y tratamiento de superficies

La selección del material depende de las condiciones de funcionamiento del equipo de diagnóstico.

Para instrumentos de laboratorio estándar, los materiales FR-4 de alta Tg proporcionan un rendimiento eléctrico estable y confiabilidad mecánica. Para aplicaciones que requieren características de señal mejoradas, se pueden seleccionar materiales de PCB especializados según los requisitos térmicos y de frecuencia.

Los tratamientos de superficie como ENIG, OSP, plata de inmersión y oro duro están disponibles según el tipo de componente y los requisitos de ensamblaje.

Capacidades técnicas de los PCB médicos de Aisen Electronics

Aisen Electronics admite diferentes estructuras de PCB para aplicaciones de diagnóstico médico:

Aplicaciones

PCB para dispositivos de diagnóstico médico se utiliza en equipos que incluyen:

• Sistemas de análisis de sangre.
• Analizadores bioquímicos
• Equipo de prueba de inmunoensayo
• Instrumentos de diagnóstico de laboratorio.
• Dispositivos de pruebas médicas portátiles
• Sistemas de monitorización sanitaria

Cada aplicación tiene requisitos diferentes. Los equipos de laboratorio suelen priorizar la estabilidad y repetibilidad de las mediciones, mientras que los dispositivos de diagnóstico portátiles se centran en el tamaño, el consumo de energía y la integración.

Control de calidad para la producción de PCB de diagnóstico médico

Antes del envío, cada PCB se somete a procedimientos de inspección que incluyen pruebas eléctricas, inspección AOI, verificación dimensional y evaluación de calidad final.

Aisen Electronics mantiene registros de fabricación que cubren información del material, parámetros de producción y resultados de inspección para respaldar los requisitos de trazabilidad del producto.

Soporte de ingeniería de Aisen Electronics Co., Ltd.

El desarrollo de PCB para diagnóstico médico requiere la cooperación entre los diseñadores de equipos y los fabricantes de PCB.

Aisen Electronics Co., Ltd. brinda soporte de ingeniería durante todo el proceso de desarrollo, incluida la revisión del diseño de PCB, la evaluación de la capacidad de fabricación, la orientación para la selección de materiales, la producción de prototipos y la fabricación en volumen.

Nuestro objetivo es ayudar a los fabricantes de equipos médicos a construir PCB que cumplan con sus requisitos eléctricos, planes de producción y condiciones de aplicación.

Preguntas frecuentes

¿Por qué es importante el diseño de PCB en equipos de diagnóstico médico?

El diseño de PCB afecta la precisión de la señal, la estabilidad de la energía y la comunicación entre diferentes módulos electrónicos. Una estructura de PCB adecuada ayuda a mantener un rendimiento de diagnóstico constante.

¿Cuál es la diferencia entre PCB médicos y PCB normales?

Los PCB médicos requieren un control más estricto de la integridad de la señal, la confiabilidad, la trazabilidad y la consistencia de fabricación porque se utilizan en equipos relacionados con el diagnóstico y las pruebas.

¿Qué tecnologías de PCB se utilizan en dispositivos de diagnóstico?

Las tecnologías comunes incluyen estructuras de PCB multicapa, diseño de impedancia controlada, enrutamiento de línea fina, tecnología HDI y ensamblaje de componentes de alta densidad.

¿Puede Aisen Electronics fabricar PCB de diagnóstico personalizado?

Sí. Aisen Electronics ofrece fabricación y ensamblaje de PCB personalizados de acuerdo con los requisitos de diseño del equipo, el volumen de producción y las especificaciones técnicas.

Póngase en contacto con Aisen Electronics Co., Ltd.

Si está desarrollando equipos de diagnóstico médico y necesita soporte para la fabricación de PCB, Aisen Electronics Co., Ltd. puede ayudarlo con la evaluación del diseño, la selección de materiales, el desarrollo de prototipos y la fabricación.

Nuestro equipo de ingeniería trabaja con fabricantes de equipos médicos para optimizar las estructuras de PCB, mejorar la capacidad de fabricación y respaldar el desarrollo estable de productos.

Para discusiones técnicas, requisitos de PCB o planificación de producción, comuníquese con nuestro equipo.
