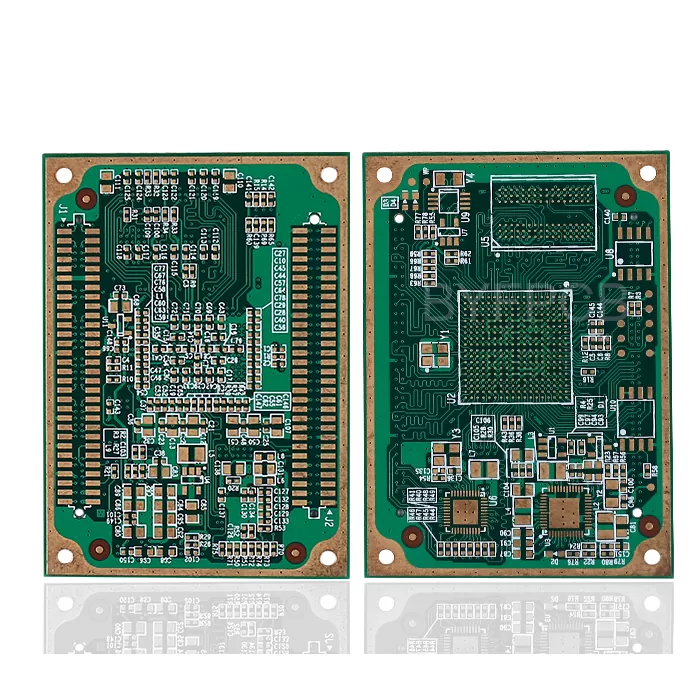

PCB para equipos de ultrasonido

La PCB para equipos de ultrasonido está diseñada para sistemas de imágenes médicas que requieren un procesamiento de señales estable, transmisión de datos de alta velocidad y un rendimiento eléctrico constante. Aisen Electronics Co., Ltd. fabrica PCB multicapa para escáneres de ultrasonido, dispositivos de diagnóstico por imágenes y equipos electrónicos médicos con un estricto control de la integridad de la señal, la impedancia y la calidad de fabricación.

Los sistemas de ultrasonido dependen de una comunicación precisa entre transductores, unidades de procesamiento de señales, módulos de potencia y circuitos de control. Nuestras capacidades de fabricación de PCB admiten diseños médicos complejos que requieren diseños compactos, enrutamiento de alta densidad y estabilidad operativa a largo plazo.

¿Por qué elegir nuestros PCB de grado médico?

Fabricación de precisión para aplicaciones críticas

Su marco de ultrasonido requiere circuitos que puedan manejar el manejo complejo de banderas sin obstrucciones. Nuestro La preparación de fabricación incorpora 25 puntos de control de calidad para láminas multicapa y 20 puntos de control para hojas de doble cara. Esto garantiza que cada placa cumpla con los estándares de dispositivos terapéuticos.

Mantenemos tolerancias estrictas en todas las especificaciones:

· Ancho mínimo de línea: 0,076 mm/3MIL

· Tolerancia de impedancia: ±8% (capacidad especial)

· Espesor de cobre: ​​hasta 6 OZ para requisitos de energía

· Rango de espesor del tablero: 0,3 mm a 5,0 mm

Capacidades técnicas avanzadas

Nuestra oficina maneja planos complejos multicapa de hasta 32 capas. Esta capacidad es importante para la vanguardia. Estructuras de ultrasonido que coordinaban numerosas capacidades en unidades compactas. Impulsamos la innovación del IDH con microvías de tan solo 0,1 mm, lo que permite la colocación de componentes de alta densidad.

Las especificaciones técnicas clave incluyen:

· Tamaño máximo del panel: 650 mm × 750 mm

· Tamaño mínimo de vía: 0,1 mm/4MIL (perforación láser)

· Soporte de almohadilla BGA: hasta 0,2 mm

· Grosor del cobre del orificio: ≥25um para mayor confiabilidad

Estándares de calidad que importan

Cumplimiento de dispositivos médicos

CadaPCB del equipo de ultrasonido Fabricamos siguiendo estrictos protocolos de calidad. Nuestros objetivos de calidad demuestran nuestro compromiso:

· Rendimiento del producto ≥ 99,8%

· Tasa de entrega a tiempo ≥ 99 %

· Tasa de quejas de clientes ≤ 0,5 %

· Satisfacción del cliente ≥ 98%

Estas medidas las cumplimos a través de un exhaustivo control de calidad en cada organización. Nuestro grupo IQC supervisa al proveedor. calidad. IPQC comienza con la afirmación del artículo y la inspección durante el proceso. OQC realiza su última aparición evaluación y pruebas útiles.

Procedimientos de prueba rigurosos

Antes de enviar cualquier tabla, debe pasar el 100% de nuestras pruebas de calidad. Esto incorpora pruebas eléctricas, evaluación AOI, y pruebas de calidad inquebrantables. Para aplicaciones terapéuticas, entendemos que la decepción no es una opción.

Nuestras pruebas incluyen:

· Inspección óptica automatizada en múltiples etapas

· Pruebas eléctricas con mediciones precisas

· Ciclos térmicos para verificación de confiabilidad

· Pruebas de impedancia para la integridad de la señal

Opciones de tratamiento de superficies para dispositivos médicos

Las diferentes aplicaciones de ultrasonido requieren tratamientos superficiales específicos. Ofrecemos opciones integrales:

Tratamientos estándar:

· ENIG (níquel electrolítico por inmersión en oro) para una excelente soldabilidad

· OSP (conservante orgánico de soldabilidad) para soluciones rentables

· Plata de inmersión para aplicaciones de alta frecuencia

· HASL sin plomo para el cumplimiento medioambiental

Opciones especializadas:

· Hard Gold para aplicaciones de contacto

· Estaño de inmersión para requisitos de componentes específicos

· Tratamiento de carbón para conexiones especializadas

Capacidades de producción flexibles

Opciones de respuesta rápida

El avance de los dispositivos médicos requiere regularmente la creación rápida de prototipos. Nuestras capacidades de generación refuerzan diferentes cronogramas necesidades:

Producción de muestras:

· Tableros de 4 capas: 3-4 días

· Tableros de 6 capas: 5-6 días

· Tableros de 8 capas: 6-8 días

· Multicapa compleja: 8-10 días

Volúmenes de producción:

· Lote pequeño: 8-14 días dependiendo de la complejidad

· Producción en masa: 10-20 días con pruebas completas

Servicios de integración de PCBA

Más allá de la fabricación de PCB, brindamos administraciones completas de PCBA. Esto incluye adquisición de componentes, ensamblaje SMT, y ensamblaje de cajas. Nuestras capacidades de PCBA refuerzan los componentes del chip 01005 con un tamaño de hasta 45 mm de ancho. tamaño del componente.

Especificaciones de montaje:

· Paso mínimo: 0,38 mm

· Precisión de colocación: ±0,10 mm

· Control de espesor de pasta de soldadura: ±0,03 mm

· Altura máxima del componente SMT: 13 mm

Comenzando con su proyecto

Al crear su artículo, considere estos factores del plan:

Agudeza de la señal: las señales de ultrasonido de alta frecuencia requieren un control cauteloso de la impedancia y una diafonía insignificante. Nuestro Las capacidades de impedancia controlada garantizan la calidad de la bandera.

Difusión de energía: los transductores de ultrasonido requieren un control limpio y estable. Nuestras alternativas de cobre grueso y Las capacidades multicapa refuerzan las sólidas redes de transporte de control.

Grosor del componente: Los sistemas de ultrasonido actuales son más útiles en espacios más pequeños. Nuestras capacidades IDH respaldar planes de alta densidad sin comprometer la confiabilidad.

Contemplaciones ambientales: el equipo terapéutico funciona en condiciones cambiantes. Nuestra determinación y prueba de tejidos. garantizan un funcionamiento fiable en rangos de temperatura.

Contáctenos para sus necesidades de PCB médicos

Listo para discutir suPCB del equipo de ultrasonido requisitos? Nuestro equipo de ingeniería aporta una amplia experiencia en aplicaciones de dispositivos médicos. Trabajamos estrechamente con desde la revisión inicial del diseño hasta la producción para garantizar que sus placas cumplan con todas las especificaciones.

Ya sea que necesite cantidades de prototipos para el desarrollo o volúmenes de producción para el lanzamiento al mercado, tenemos la capacidades para apoyar su proyecto. Nuestros sistemas de calidad y experiencia en dispositivos médicos garantizan que su producto cumpla los más altos estándares para la seguridad del paciente y la precisión del diagnóstico.

Póngase en contacto con nuestro equipo hoy enviolet@akesonpcb.com para discutir sus requisitos específicos. Esperamos apoyar el desarrollo de su dispositivo médico con Soluciones de placas de circuito confiables y de alta calidad.
