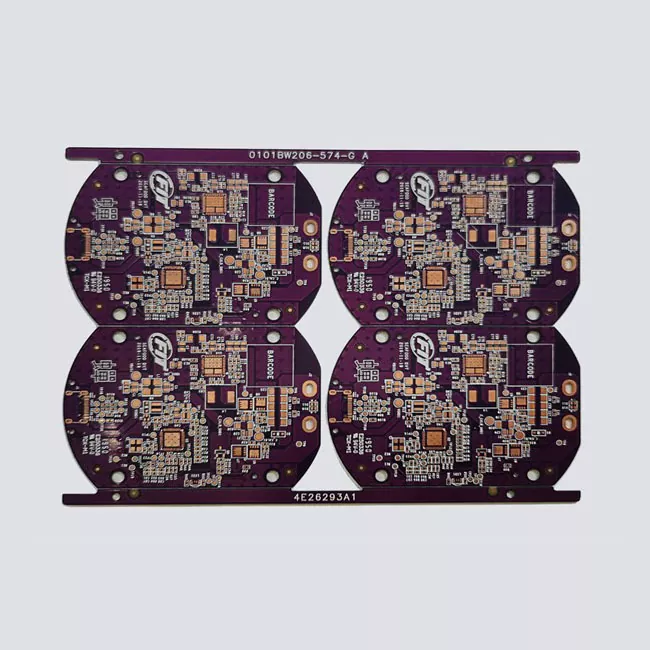

PCB GPS de navegación por satélite

Los sistemas de navegación por satélite dependen de una recepción de señal estable y un procesamiento de datos preciso. Una PCB GPS no es solo una plataforma de conexión para componentes electrónicos, sino también una pieza crítica que afecta el rendimiento de la antena, la calidad de la transmisión de RF y la precisión del posicionamiento. En Aisen Electronics Co., Ltd., fabricamos PCB para GPS de navegación por satélite donde la estabilidad de la señal, el diseño compacto y la confiabilidad a largo plazo son esenciales. Nuestro enfoque de fabricación se centra en controlar el rendimiento eléctrico desde el diseño de la pila de PCB hasta la inspección final.

Tecnologías clave de PCB para aplicaciones de navegación por satélite

Control de impedancia e integridad de la señal de RF

Los sistemas GPS y GNSS reciben señales de satélite extremadamente débiles, lo que significa que incluso pequeñas pérdidas de transmisión pueden afectar el rendimiento del posicionamiento.

Nuestra fabricación de PCB para GPS admite diseños de impedancia controlada, incluidos los requisitos de transmisión de RF de 50 Ω comúnmente utilizados en circuitos de antenas y receptores. La planificación adecuada del apilamiento, la selección del material dieléctrico y el control del espesor del cobre ayudan a reducir la reflexión de la señal y a mantener un rendimiento de RF constante.

Para aplicaciones GPS de alta frecuencia, trabajamos con los clientes para optimizar:

• Enrutamiento de seguimiento de RF
• Diseño del plano de tierra
• Devolver rutas actuales
• Áreas de coincidencia de antenas

Estos factores son especialmente importantes para dispositivos de navegación compactos donde el espacio de PCB es limitado.

HDI y diseño de circuitos GPS miniaturizados

Los módulos GPS modernos son cada vez más pequeños e integran más funciones, incluido el posicionamiento multibanda, la comunicación inalámbrica y las interfaces de sensores.

Nuestras capacidades de PCB HDI permiten a los diseñadores lograr una mayor densidad de componentes a través de tecnología de microvía y estructuras de capas optimizadas. Esto ayuda a admitir dispositivos GNSS compactos sin sacrificar el rendimiento eléctrico.

Las capacidades típicas incluyen:

• Estructuras IDH 1+N+1 y 2+N+2
• Microvías de hasta 0,1 mm
• Fabricación espacial y de línea fina
• Optimización de enrutamiento multicapa

Estas tecnologías son adecuadas para equipos de navegación portátiles, terminales de seguimiento y módulos de posicionamiento integrados.

Especificaciones de fabricación de PCB GPS

Aisen Electronics ofrece opciones de fabricación flexibles según los diferentes requisitos del sistema de navegación.

Consideraciones de diseño de PCB GPS para aplicaciones específicas

PCB de navegación automotriz

Los sistemas GPS para automóviles funcionan en entornos afectados por vibraciones, cambios de temperatura e interferencias electromagnéticas.

Para aplicaciones de navegación de vehículos, nuestros diseños de PCB se centran en:

• Transmisión de señal estable durante el movimiento del vehículo.
• Fiabilidad térmica para un funcionamiento continuo
• Protección contra la humedad ambiental
• Compatibilidad con sistemas electrónicos automotrices.

Estas consideraciones ayudan a los módulos GPS a mantener un rendimiento de posicionamiento constante durante la operación del vehículo a largo plazo.

Equipos de posicionamiento marino y exterior

Los dispositivos GPS marinos requieren una mayor resistencia ambiental debido a la humedad, la variación de temperatura y la exposición continua a las condiciones exteriores.

Los diseños de PCB para estas aplicaciones normalmente requieren:

• Protección mejorada contra la humedad
• Acabados superficiales fiables
• Fuerte rendimiento de unión de soldadura
• Características eléctricas estables

Dispositivos de seguimiento industrial y posicionamiento de IoT

Los equipos de seguimiento industriales a menudo requieren diseños de PCB compactos con ciclos operativos largos.

Nuestras soluciones de PCB GPS admiten aplicaciones como:

• Terminales de seguimiento de flotas
• Sistemas de seguimiento de activos
• Dispositivos de posicionamiento remoto
• Equipos de logística inteligente

Proceso de fabricación enfocado a la confiabilidad eléctrica

Control de calidad de PCB desde la selección del material hasta la prueba final

El rendimiento de la PCB del GPS depende en gran medida de la coherencia de la fabricación. Una pequeña variación en el espesor dieléctrico, la distribución del cobre o la precisión de la perforación puede influir en las características de RF.

Nuestro proceso de producción incluye:

Inspección de material entrante
Las materias primas se verifican antes de la producción para verificar las especificaciones, incluida la calidad del laminado, el espesor del cobre y el cumplimiento del proveedor.

Control del proceso de producción
Durante la fabricación de PCB, se monitorean parámetros críticos como la precisión de la perforación, la alineación de las capas, el espesor del cobre y los requisitos de impedancia.

Pruebas eléctricas y funcionales
Los tableros terminados se someten a procedimientos de inspección que incluyen inspección AOI, pruebas eléctricas y verificación de apariencia antes del envío.

Este proceso ayuda a garantizar que cada PCB GPS cumpla con los requisitos de diseño del cliente antes de ingresar al ensamblaje final.

Prototipo para soporte de producción en masa

Diferentes proyectos de GPS requieren diferentes enfoques de fabricación. Los equipos de ingeniería a menudo necesitan una validación rápida del prototipo antes de pasar a la producción a gran escala.

Aisen Electrónica soporta:

Producción de prototipos de PCB para la verificación temprana del diseño

Fabricación en lotes pequeños para pruebas de mercado

Producción en volumen de equipos de navegación comercial.

Nuestro equipo de ingeniería puede ayudar con la revisión de la capacidad de fabricación de PCB, las recomendaciones de apilamiento y la optimización del diseño antes de que comience la producción.

Soporte de ingeniería para el desarrollo de PCB GPS

Los proyectos exitosos de PCB GPS requieren más que capacidad de fabricación. Durante el desarrollo, nuestros ingenieros ayudan a los clientes con:

• Revisión del diseño de PCB
• Recomendaciones de acumulación
• Consideraciones de diseño de RF
• Análisis de viabilidad de fabricación.
• Sugerencias de optimización de la producción.

Esto ayuda a reducir los riesgos de rediseño y mejora la transición del prototipo a la producción.

¿Por qué elegir Aisen Electronics para la fabricación de PCB para GPS?

Elegir un proveedor de PCB para GPS requiere evaluar no solo la capacidad de fabricación sino también la comprensión técnica de los requisitos de comunicación por satélite.

Aisen Electronics Co., Ltd. combina la experiencia en la fabricación de PCB con soporte de ingeniería para ayudar a los clientes a desarrollar productos de navegación confiables.

Nuestras ventajas incluyen:

• Experiencia en fabricación de PCB multicapa y HDI.
• Capacidad para diseños de PCB orientados a RF
• Soporte flexible desde prototipos hasta producción en volumen
• Centrarse en la integridad de la señal y la coherencia en la fabricación

Trabajamos con clientes para construir placas de circuitos GPS que cumplan con los requisitos de aplicaciones prácticas en sistemas de navegación automotrices, marinos, industriales y de consumo.

Preguntas frecuentes

¿Qué tipo de PCB se utiliza habitualmente para los módulos GPS?

Los módulos GPS normalmente requieren PCB multicapa con impedancia controlada y enrutamiento de RF optimizado. La estructura de la PCB depende del diseño de la antena, los requisitos de frecuencia y el tamaño del dispositivo.

¿Por qué la PCB GPS requiere control de impedancia?

Las señales de GPS funcionan a altas frecuencias y son sensibles a la pérdida de señal. La impedancia controlada ayuda a mantener una transmisión de RF estable entre los circuitos de la antena y el receptor.

¿Puede GPS PCB admitir sistemas GNSS multibanda?

Sí. La PCB GPS para navegación por satélite se puede diseñar para aplicaciones GNSS multibanda, incluidos sistemas que utilizan señales GPS, Galileo, GLONASS y BeiDou.

¿Qué materiales son adecuados para las placas de circuito GPS?

La selección del material depende de los requisitos de frecuencia. El FR4 estándar puede admitir muchas aplicaciones, mientras que se prefieren los laminados de alta frecuencia para un rendimiento de RF avanzado.

¿Ofrecen fabricación de prototipos de PCB GPS?

Sí. Aisen Electronics apoya el desarrollo de prototipos, la producción de lotes pequeños y la fabricación en volumen.

¿Cómo se prueba la calidad de la PCB del GPS?

Las pruebas pueden incluir inspección AOI, pruebas eléctricas, verificación de impedancia e inspección de calidad de fabricación de acuerdo con los requisitos del proyecto.

Inicie su proyecto de PCB GPS con Aisen Electronics

Si está desarrollando equipos de navegación, módulos GNSS o sistemas de posicionamiento, Aisen Electronics Co., Ltd. puede brindar soporte en la fabricación de PCB desde la validación de prototipos hasta la producción en masa.

Póngase en contacto con nuestro equipo de ingeniería para analizar los requisitos de su PCB GPS, incluida la estructura de capas, el rendimiento de RF, la selección de materiales y la planificación de la producción.
