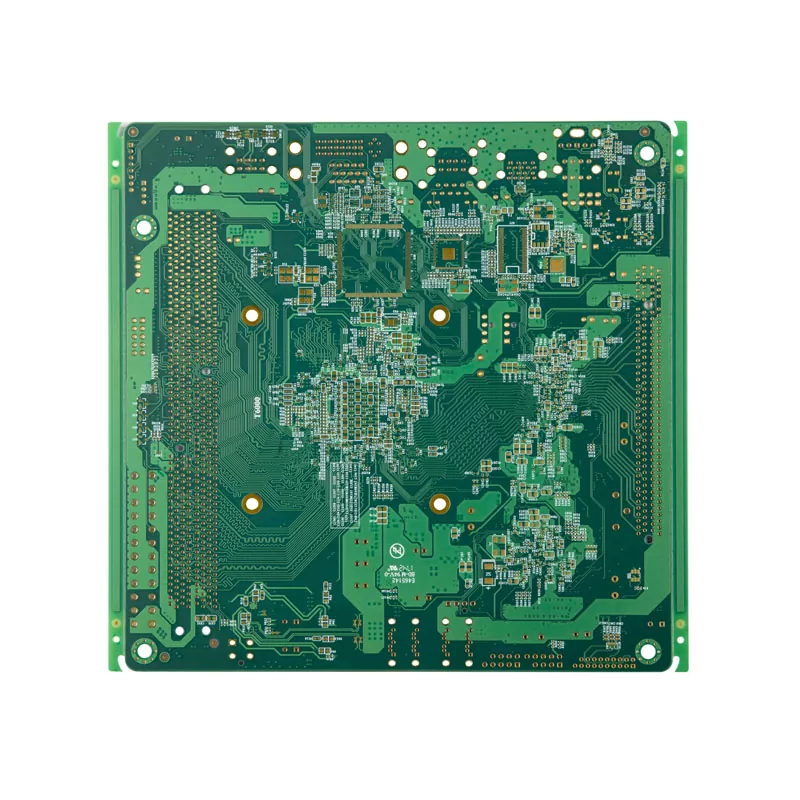

PCB de sistemas de control de aeronaves

Los sistemas de control de aeronaves se basan en placas electrónicas para procesar señales de sensores, comunicarse con unidades de control y gestionar las funciones de la aeronave con alta precisión. A diferencia de los PCB industriales estándar, los tableros de control de aviación deben mantener un rendimiento eléctrico estable bajo vibración continua, variación de temperatura, interferencia electromagnética y ciclos operativos prolongados.

Aisen Electronics Co., Ltd. desarrolla PCB para sistemas de control de aeronaves con procesos de fabricación controlados centrados en la integridad de la señal, la estabilidad mecánica y la confiabilidad a largo plazo para aplicaciones de electrónica de aviación.

Cómo los PCB del sistema de control de aeronaves respaldan las operaciones de vuelo

La PCB dentro del sistema de control de una aeronave funciona como plataforma de conexión eléctrica entre procesadores, sensores, módulos de comunicación y actuadores.

Durante la operación:

Los módulos de sensores recopilan datos de vuelo como posición, velocidad y condiciones ambientales.

La unidad de control procesa estas señales a través de circuitos de alta velocidad y procesadores integrados.

La PCB proporciona distribución de energía confiable y enrutamiento de señales entre diferentes componentes electrónicos.

Las señales de control finales se transmiten a los sistemas de la aeronave responsables del ajuste del movimiento, el monitoreo y las funciones de seguridad.

Debido a que estos sistemas influyen directamente en el rendimiento de las aeronaves, la precisión en la fabricación de PCB se vuelve crítica. Pequeños defectos en la unión de capas, variación de impedancia o confiabilidad de la soldadura pueden afectar la estabilidad del sistema.

Capacidades de fabricación de PCB para aplicaciones de control de aviación

Aisen Electronics Co., Ltd. respalda diseños complejos de PCB de control de aeronaves, desde el desarrollo de prototipos hasta la fabricación en volumen.

Nuestras capacidades de fabricación incluyen estructuras de PCB multicapa de hasta 32 capas, tecnología HDI, soporte de componentes de paso fino y enrutamiento de impedancia controlada para circuitos de aviónica de alta velocidad.

La capacidad técnica típica incluye:

• Ancho y espaciado mínimo de línea: 0,076 mm/3 mil
• Espesor del cobre: ​​hasta 6 OZ para requisitos de alta corriente
• Rango de espesor del tablero: 0,3 mm–5,0 mm
• Tolerancia de control de impedancia: ±10%
• Relación de aspecto máxima: 12:1
• Estructuras del IDH: 1+N+1 y 2+N+2

Estas capacidades permiten a los diseñadores desarrollar módulos electrónicos compactos para aviones manteniendo al mismo tiempo el rendimiento eléctrico.

Tecnología de PCB multicapa para la estabilidad de la señal de aviónica

Los sistemas electrónicos de las aeronaves a menudo requieren múltiples circuitos funcionales dentro de un espacio de instalación limitado.

La construcción de PCB multicapa ayuda a separar las capas de alimentación, señal y conexión a tierra para reducir la interferencia y mejorar la transmisión de la señal.

Durante la producción, Aisen Electronics Co., Ltd. controla:

• Precisión de alineación de la capa interna
• Calidad de unión de laminación
• A través de la confiabilidad
• Consistencia del espesor del cobre

El proceso de perforación mantiene una formación de vía precisa, lo que reduce riesgos como circuitos abiertos y fallas de conexión durante la operación a largo plazo.

Soluciones de PCB HDI para electrónica de aviones compactos

Los sistemas aeronáuticos modernos continúan reduciendo el tamaño de los módulos electrónicos al tiempo que aumentan la capacidad de procesamiento.

La tecnología HDI PCB permite una mayor densidad de cableado a través de microvías y conexiones de capas optimizadas.

Para aplicaciones de control de aeronaves, HDI ayuda a los ingenieros a lograr:

• Huella de PCB más pequeña
• Rutas de señal más cortas
• Flexibilidad de enrutamiento mejorada
• Soporte para procesadores avanzados y componentes BGA

Aisen Electronics Co., Ltd. admite estructuras HDI adecuadas para módulos de control de aviónica compactos donde el espacio y el rendimiento eléctrico son igualmente importantes.

Acabados de superficie seleccionados para la confiabilidad de PCB de aviación

Las diferentes aplicaciones electrónicas de aeronaves requieren diferentes métodos de protección de superficies.

Aisen Electronics Co., Ltd. ofrece opciones de acabado de superficies que incluyen:

ENIG:
Proporciona resistencia a la corrosión y soldabilidad confiable para componentes de precisión.

OSP:
Adecuado para aplicaciones sensibles a los costos que requieren una buena protección de la soldadura.

Inmersión Plata/Estaño:
Se utiliza para requisitos de montaje específicos.

Oro duro:
Se aplica en áreas de conectores que requieren durabilidad de contacto repetido.

La selección del tratamiento de superficie se evalúa según el método de ensamblaje, las condiciones ambientales y los requisitos del ciclo de vida del producto.

Proceso de fabricación de PCB para aeronaves y control de calidad

La electrónica de aviación requiere una trazabilidad completa de su fabricación.

Aisen Electronics Co., Ltd. sigue procedimientos de producción controlados que cubren la inspección de materiales, la fabricación de PCB, las pruebas eléctricas y la inspección final.

El proceso de fabricación incluye:

Verificación de materiales

Imagen e inspección de la capa interna

Laminación

Perforación de precisión

Recubrimiento de cobre

Imágenes de la capa exterior

inspección AOI

Acabado de superficies

Pruebas electricas

Inspección de calidad final

Cada etapa de producción se monitorea para reducir la variación de fabricación y garantizar un rendimiento constante de la PCB.

Soporte de ensamblaje de PCBA para módulos electrónicos de aeronaves

Más allá de la fabricación de PCB, Aisen Electronics Co., Ltd. ofrece servicios de ensamblaje de PCB para aplicaciones electrónicas relacionadas con la aviación.

Nuestra capacidad de montaje soporta:

Colocación de componentes de tono fino

01005 componentes

ensamblaje BGA

Control de precisión de soldadura en pasta

Soporte de pruebas funcionales

La fabricación integrada de PCB y PCBA ayuda a los clientes a simplificar la gestión de proveedores y mejorar la eficiencia del proyecto.

Pruebas de confiabilidad para aplicaciones de PCB de control de aeronaves

La electrónica de control de las aeronaves requiere más que una inspección visual.

La evaluación de confiabilidad se centra en el rendimiento eléctrico y la consistencia de fabricación.

Las capacidades de prueba incluyen:

Pruebas de continuidad eléctrica

Prueba de sonda voladora

inspección AOI

Verificación de impedancia

Inspección de calidad de soldadura

Gestión de la trazabilidad de la producción.

Estos procedimientos ayudan a identificar problemas potenciales antes de la entrega de PCB y respaldan la integración estable en los sistemas del cliente.

Por qué elegir Aisen Electronics Co., Ltd. para PCB de control de aeronaves

Los proyectos de PCB para aeronaves requieren un proveedor que comprenda tanto los detalles de fabricación como los requisitos de aplicación.

Aisen Electronics Co., Ltd. combina experiencia en producción de PCB multicapa, capacidad de fabricación HDI y un estricto control de procesos para ayudar a los clientes a desarrollar sistemas electrónicos de aviación confiables.

Desde la validación del prototipo hasta el suministro de producción, nuestro equipo de ingeniería trabaja con los clientes en la optimización de la estructura de PCB, la selección de materiales y la viabilidad de fabricación.

Preguntas frecuentes sobre PCB de sistemas de control de aeronaves

¿Cuál es la diferencia entre los PCB de control de aeronaves y los PCB industriales estándar?

Los PCB de control de aeronaves requieren una mayor confiabilidad porque funcionan bajo vibraciones, cambios de temperatura y estrictos requisitos de seguridad. Por lo general, implican materiales avanzados, estructuras multicapa y un control de procesos más estricto.

¿Por qué se utilizan PCB multicapa en los sistemas de control de aeronaves?

Las estructuras multicapa permiten a los ingenieros separar las capas de energía, señal y conexión a tierra, mejorando la compatibilidad electromagnética y reduciendo las interferencias.

¿Puede Aisen Electronics fabricar PCB de aviación HDI?

Sí. Admitimos estructuras de PCB HDI que incluyen configuraciones 1+N+1 y 2+N+2 para módulos electrónicos compactos.

¿Qué pruebas se realizan antes del envío?

Cada PCB puede someterse a pruebas eléctricas, inspección AOI, verificación de impedancia y controles de trazabilidad de fabricación de acuerdo con los requisitos del proyecto.

¿Pueden respaldar la producción de PCB para aviones de prototipos y de bajo volumen?

Sí. Brindamos soporte de producción de prototipos, lotes pequeños y en volumen para diferentes etapas de desarrollo.

Póngase en contacto con Aisen Electronics Co., Ltd.

Para proyectos de PCB de sistemas de control de aeronaves que requieren fabricación de precisión, diseño de impedancia controlada y soporte de producción confiable, comuníquese con Aisen Electronics Co., Ltd. para analizar sus requisitos de PCB.
