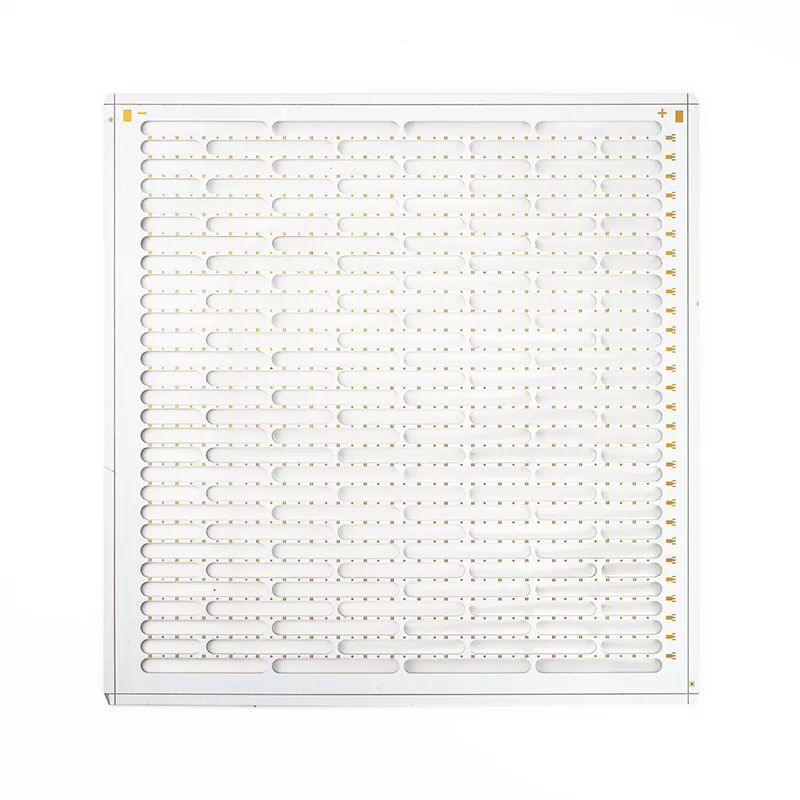

Sistema de iluminación Iluminación LED PCB

Los sistemas de iluminación LED requieren más que una simple conexión de circuito. La PCB afecta directamente la consistencia del brillo, la disipación de calor, la eficiencia energética y la vida útil del producto. Aisen Electronics Co., Ltd. desarrolla soluciones de PCB de iluminación LED para aplicaciones donde la estabilidad eléctrica y el control térmico son críticos.

Desde iluminación exterior de alta potencia hasta indicadores electrónicos compactos, nuestros diseños de PCB de iluminación LED para sistemas de iluminación están optimizados según la carga actual, la temperatura de funcionamiento, la disposición de los componentes y el entorno de instalación.

Consideraciones de ingeniería para el diseño de PCB con iluminación LED

Gestión térmica para aplicaciones LED de alta potencia

El calor es uno de los principales factores que afectan la vida útil de los LED. Cuando los LED funcionan con corriente alta, la acumulación excesiva de calor puede acelerar la degradación del lumen y reducir la confiabilidad de los componentes.

Aisen Electronics se centra en estructuras de PCB que mejoran la eficiencia de la transferencia de calor mediante una distribución adecuada del cobre, un diseño de vía térmica y una selección de materiales adecuados.

Para aplicaciones que requieren un mayor rendimiento térmico, los ingenieros pueden evaluar soluciones como capas de cobre más gruesas, PCB con núcleo metálico o estructuras multicapa personalizadas según los requisitos de energía.

Selección de materiales basada en los requisitos de iluminación

Los diferentes productos de iluminación LED requieren diferentes estructuras de PCB.

Para indicadores LED de bajo consumo y electrónica de consumo, las PCB FR4 estándar pueden proporcionar una solución rentable con un rendimiento eléctrico estable.

Para iluminación de alto brillo, lámparas para automóviles e iluminación industrial, el rendimiento térmico se vuelve más importante. A menudo se consideran los PCB a base de aluminio o los diseños de cobre mejorados porque proporcionan una mejor disipación del calor en comparación con las placas convencionales.

Aisen Electronics ayuda a los clientes a seleccionar materiales de PCB adecuados según los requisitos de temperatura de funcionamiento, densidad de potencia y vida útil del producto.

Capacidad de fabricación para la producción de PCB de iluminación LED

Aisen Electronics Co., Ltd. respalda la producción de PCB LED desde el desarrollo de prototipos hasta la fabricación en volumen.

Nuestra capacidad de fabricación incluye la producción de PCB de una cara, de dos caras y de múltiples capas con recuentos de capas de 1 a 32 capas. El proceso de producción se controla mediante inspecciones automatizadas y pruebas eléctricas para mantener la coherencia entre los diferentes lotes de producción.

La capacidad de fabricación típica incluye:

• Tamaño máximo del tablero: 650 mm × 750 mm
• Espesor de cobre: ​​hasta 6 OZ para diseños de alta corriente
• Ancho/espaciado mínimo de línea: 0,076 mm
• Tolerancia de impedancia: ±8% para requisitos de impedancia controlada

Estas capacidades nos permiten admitir diversas aplicaciones LED que requieren diferentes diseños eléctricos y mecánicos.

Proceso de fabricación de PCB LED y control de calidad

Cada PCB de iluminación LED pasa por pasos de fabricación controlados que incluyen inspección del material entrante, procesamiento de la capa interna, perforación, revestimiento de cobre, imágenes de circuitos, aplicación de máscara de soldadura, acabado de superficies, inspección AOI y pruebas eléctricas.

Para aplicaciones LED, la confiabilidad eléctrica es especialmente importante porque las conexiones inestables o la mala soldabilidad pueden provocar parpadeos, variaciones de brillo o fallas prematuras.

Nuestro proceso de inspección incluye:

• Inspección óptica automatizada (AOI)
• Pruebas electricas
• Inspección de calidad superficial
• Verificación final de producción

Los acabados de superficie disponibles incluyen HASL, ENIG, OSP, Immersion Silver e Immersion Tin para cumplir con diferentes requisitos de ensamblaje.

Servicios de ensamblaje de PCB para productos de iluminación LED

Más allá de la fabricación de PCB, Aisen Electronics ofrece servicios de fabricación de PCBA para conjuntos electrónicos LED completos.

Nuestras capacidades de ensamblaje incluyen el abastecimiento de componentes, la colocación de SMT, el ensamblaje de orificios pasantes y las pruebas funcionales.

El servicio es adecuado para:

• Placas de controladores LED
• Controladores de iluminación inteligentes
• Módulos de iluminación industriales
• Unidades de control LED para automóviles
• Dispositivos de iluminación IoT

Al combinar la fabricación y el ensamblaje de PCB, los clientes pueden simplificar la gestión de proveedores y mejorar la eficiencia de la producción.

Aplicaciones

Nuestro sistema de iluminación PCB de iluminación LED se utiliza en diferentes sistemas de iluminación donde se requiere un rendimiento eléctrico estable.

Las aplicaciones típicas incluyen:

Iluminación automotriz

Los sistemas de iluminación LED para automóviles requieren estructuras de PCB compactas, conexiones confiables y un funcionamiento estable bajo vibraciones y cambios de temperatura.

Iluminación Industrial

La iluminación de las fábricas y los equipos industriales suelen funcionar durante muchas horas, lo que requiere diseños de PCB que puedan gestionar la generación continua de calor.

Iluminación arquitectónica y comercial

Los sistemas de iluminación utilizados en edificios, exhibidores y entornos comerciales requieren un brillo constante y un control de energía confiable.

Sistemas de iluminación inteligentes

Los productos de iluminación basados ​​en IoT combinan LED con sensores, módulos inalámbricos y circuitos de control, lo que requiere diseños de PCB compactos y una transmisión de señal precisa.

¿Por qué elegir Aisen Electronics para la fabricación de PCB para iluminación LED?

Aisen Electronics Co., Ltd. combina la experiencia en la fabricación de PCB con soporte de ingeniería para aplicaciones de iluminación.

Nuestro equipo ayuda a los clientes durante la etapa de diseño revisando los diseños de PCB, la selección de materiales, las consideraciones térmicas y la viabilidad de fabricación. A través del análisis DFM, se pueden identificar posibles problemas de producción antes de la producción en masa, lo que ayuda a reducir los costos de rediseño y mejorar la eficiencia de fabricación.

Ya sea que necesite cantidades de prototipos o soporte de producción continua, brindamos soluciones de PCB LED basadas en sus requisitos eléctricos, entorno de aplicación y objetivos de producción.

Preguntas frecuentes

¿Qué tipo de PCB se utiliza habitualmente para la iluminación LED?

El tipo de PCB depende de los requisitos de alimentación del LED. Los PCB FR4 estándar son adecuados para iluminación de baja potencia, mientras que los PCB a base de aluminio a menudo se seleccionan para aplicaciones LED de alta potencia debido a su mejor disipación térmica.

¿Por qué es importante la gestión térmica de las PCB LED?

El rendimiento del LED disminuye cuando las temperaturas de funcionamiento son demasiado altas. El diseño térmico eficaz de la PCB ayuda a reducir la acumulación de calor y a mantener la estabilidad del brillo durante largos períodos de funcionamiento.

¿Puede Aisen Electronics producir PCB LED personalizados?

Sí. Proporcionamos soluciones personalizadas de PCB de iluminación LED para sistemas de iluminación según el tamaño de la placa, el número de capas, el espesor del cobre, los requisitos de materiales y las especificaciones de ensamblaje.

¿Qué acabados superficiales están disponibles para las PCB LED?

Los acabados disponibles incluyen ENIG, HASL, OSP, Immersion Silver e Immersion Tin. La elección depende del método de montaje, los requisitos de confiabilidad y las consideraciones de costo.

¿Proporcionan ensamblaje LED PCBA?

Sí. Aisen Electronics ofrece servicios de ensamblaje de PCB que incluyen SMT, ensamblaje de orificios pasantes, abastecimiento de componentes y pruebas funcionales.

Contacte a Aisen Electrónica

Si está desarrollando productos de iluminación LED y necesita soluciones de PCB con rendimiento eléctrico estable y gestión térmica efectiva, Aisen Electronics Co., Ltd. puede brindarle soporte de ingeniería desde la evaluación de prototipos hasta la producción en volumen.
