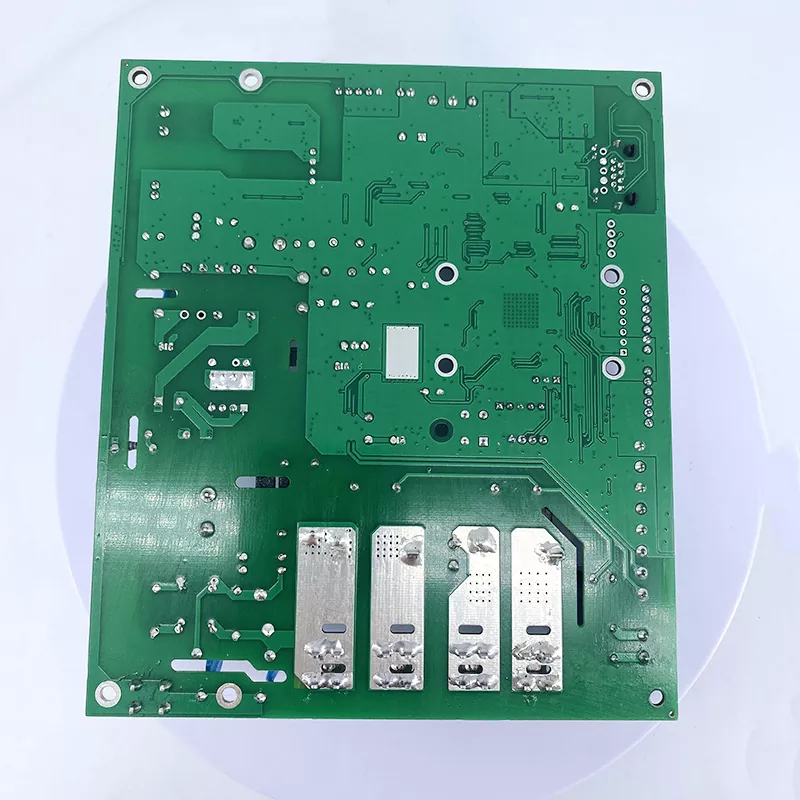

PCB de control de carga de batería

La PCB de control de carga de batería es la plataforma de circuito central que gestiona la entrada de energía, la corriente de carga, la regulación de voltaje y las funciones de protección de la batería en dispositivos electrónicos. Aisen Electronics Co., Ltd. fabrica tableros de control de carga de baterías personalizados para aplicaciones que incluyen sistemas de almacenamiento de energía, electrónica portátil, electrónica automotriz y equipos industriales.

A diferencia de los tableros de control estándar, los PCB de carga de baterías requieren un enrutamiento de energía preciso, un rendimiento térmico estable y pruebas eléctricas estrictas porque cualquier voltaje o condición de corriente anormal puede afectar la seguridad y la vida útil de la batería. Nuestro proceso de fabricación se centra en lograr un rendimiento eléctrico constante tanto para el desarrollo de prototipos como para la producción en volumen.

Cómo funciona la PCB de control de carga de la batería

Una PCB de control de carga de la batería funciona como punto de conexión entre la fuente de alimentación, el controlador de carga, el paquete de baterías y los componentes de protección.

Durante la operación de carga, la PCB recibe energía de entrada de un adaptador o fuente de alimentación. El CI de carga controla el voltaje y la corriente según el estado de la batería, mientras que los MOSFET y los circuitos de protección regulan el flujo de energía y previenen problemas como sobrecarga, sobrecorriente y cortocircuitos.

Para aplicaciones de baterías de litio, el diseño de la PCB es especialmente importante. Las trazas de alta corriente necesitan suficiente espesor de cobre, gestión térmica y enrutamiento optimizado para reducir la pérdida de energía y la acumulación de calor. Los circuitos de señal para el monitoreo de baterías también requieren impedancia controlada y reducción de ruido para mantener la precisión de las mediciones.

Capacidades de fabricación para tableros de control de carga de baterías

Aisen Electronics produce PCB de control de carga de batería con configuraciones que van desde diseños simples de doble cara hasta estructuras complejas de múltiples capas.

Nuestra capacidad de fabricación incluye:

• Número de capas: 1-32 capas
• Grosor del tablero: 0,3 mm-5,0 mm
• Espesor del cobre: ​​hasta 6 oz para diseños de alta corriente
• Ancho y espaciado mínimo de línea: 3 mil
• Tolerancia de impedancia controlada: ±10%
• Tamaño máximo del panel: 650 mm × 750 mm

Para aplicaciones de carga de baterías, el espesor del cobre y el diseño térmico influyen directamente en la eficiencia de la carga. La tecnología de PCB de cobre pesado puede soportar una mayor transmisión de corriente y al mismo tiempo reducir el aumento de temperatura en las secciones de potencia.

Las estructuras de PCB multicapa permiten a los ingenieros separar capas de energía, planos de tierra y enrutamiento de señales, mejorando la compatibilidad electromagnética y reduciendo la interferencia entre los circuitos de control de carga.

Consideraciones clave de diseño de PCB para aplicaciones de carga de baterías

Diseño de circuito de alta corriente

Los sistemas de carga de baterías suelen manejar corriente continua durante los ciclos de carga. La PCB debe mantener una transmisión de corriente estable sin generar calor excesivo.

Aisen Electronics optimiza el ancho de la traza de energía, el espesor del cobre y las estructuras de vía de acuerdo con los requisitos actuales reales. Para aplicaciones de carga de alta potencia, las capas de cobre más gruesas y las rutas térmicas reforzadas ayudan a mejorar la confiabilidad a largo plazo.

Gestión Térmica

Los componentes de carga como MOSFET, circuitos integrados de carga y reguladores de potencia generan calor durante el funcionamiento.

El diseño adecuado de la PCB ayuda a transferir el calor lejos de los componentes sensibles a través de áreas de cobre, vías térmicas y una ubicación optimizada de los componentes. Esto es particularmente importante para dispositivos compactos que funcionan con baterías donde el flujo de aire es limitado.

Integración del circuito de protección

Los tableros de control de carga de baterías comúnmente integran funciones de protección que incluyen:

• Protección contra sobretensión
• Protección contra sobrecorriente
• Protección contra cortocircuitos
• Monitoreo de temperatura

El diseño de la PCB debe garantizar que las señales de protección respondan rápidamente y al mismo tiempo evitar interferencias de rutas de alta corriente.

Aplicaciones

Sistemas de almacenamiento de energía

Los PCB de control de carga de baterías utilizados en equipos de almacenamiento de energía requieren un funcionamiento estable bajo ciclos continuos de carga y descarga. Los diseños de cobre pesado y las estructuras térmicas confiables ayudan a mantener el rendimiento en operaciones de larga duración.

Electrónica automotriz

Los vehículos eléctricos y los sistemas de baterías de automóviles requieren tableros de control de carga con alta confiabilidad y resistencia a las vibraciones. Los diseños de PCB se centran en la capacidad actual, la precisión de la señal y la durabilidad a largo plazo.

Dispositivos electrónicos portátiles

Los productos portátiles como centrales eléctricas, dispositivos inteligentes y equipos alimentados por baterías requieren circuitos de carga compactos. La tecnología HDI PCB permite diseños más pequeños manteniendo el rendimiento eléctrico.

Equipos industriales

Los sistemas de baterías industriales requieren una gestión de carga constante en entornos exigentes. El diseño de impedancia controlada y los estrictos procesos de inspección ayudan a garantizar un funcionamiento estable.

Servicios de prueba y ensamblaje de PCB

Aisen Electronics ofrece soluciones completas de PCBA, desde la fabricación de PCB hasta el ensamblaje de componentes.

Nuestros servicios incluyen abastecimiento de componentes, ensamblaje SMT, procesamiento de orificios pasantes y pruebas funcionales.

Antes del envío, los PCB de control de carga de la batería se someten a una inspección eléctrica, una inspección AOI y una verificación de calidad final para confirmar el rendimiento del circuito y la confiabilidad del ensamblaje.

Los procedimientos de prueba se pueden personalizar según los requisitos del cliente, incluyendo:

• Pruebas de continuidad eléctrica
• Prueba de sonda voladora
• Pruebas funcionales
• Inspección de apariencia
• Verificación de confiabilidad

Opciones de acabado de superficies para PCB de control de carga

Las diferentes aplicaciones de carga de baterías requieren diferentes tratamientos superficiales.

El acabado ENIG es adecuado para componentes de paso fino y diseños de PCB de alta densidad debido a sus características de superficie plana. OSP proporciona una opción económica para aplicaciones estándar, mientras que el acabado en oro duro ofrece una mayor durabilidad para áreas de conectores que requieren contacto frecuente.

Por qué elegir Aisen Electronics para la fabricación de PCB de control de carga de baterías

La producción de PCB para carga de baterías requiere más que la fabricación de circuitos estándar. Requiere comprensión de los requisitos de gestión de energía, control térmico y circuitos de protección.

Aisen Electronics Co., Ltd. combina la experiencia en la fabricación de PCB con soporte de ingeniería para ayudar a los clientes a optimizar la estructura de la placa, la selección de materiales y los procesos de producción.

Desde la validación de prototipos hasta la producción en masa, brindamos soluciones personalizadas basadas en los requisitos eléctricos reales en lugar de aplicar la misma estructura de PCB a cada proyecto.

Preguntas frecuentes

¿Cuál es la diferencia entre una PCB de control de carga de batería y una PCB estándar?

Una PCB de control de carga de batería maneja las funciones de conversión de energía, regulación de carga y protección de la batería. En comparación con los tableros de control estándar, requiere una mayor capacidad de corriente, una mejor gestión térmica y un control del rendimiento eléctrico más estricto.

¿Qué espesor de cobre se recomienda para PCB de carga de alta corriente?

El espesor de cobre requerido depende de la corriente de carga, el ancho de la traza y las condiciones térmicas. Los diseños de PCB de cobre pesado se usan comúnmente para aplicaciones de mayor potencia para reducir la resistencia y la generación de calor.

¿Pueden fabricar PCB de carga de baterías personalizados?

Sí. Aisen Electronics admite diseños de PCB personalizados según los requisitos del cliente, incluida la estructura de capas, la selección de materiales, el espesor del cobre y los requisitos de ensamblaje.

¿Ofrecen servicios de ensamblaje de PCB?

Sí. Brindamos servicios completos de PCBA que incluyen abastecimiento de componentes, ensamblaje SMT, inspección y pruebas.

¿Qué pruebas se realizan antes del envío?

Cada PCB se puede probar mediante inspección eléctrica, inspección AOI y requisitos de prueba funcionales específicos del cliente antes de la entrega.

Contacte a Aisen Electrónica

Si necesita soluciones de PCB de control de carga de batería personalizadas para su equipo de carga o sistema de administración de batería, comuníquese con Aisen Electronics Co., Ltd. para obtener soporte de ingeniería y evaluación de fabricación.
