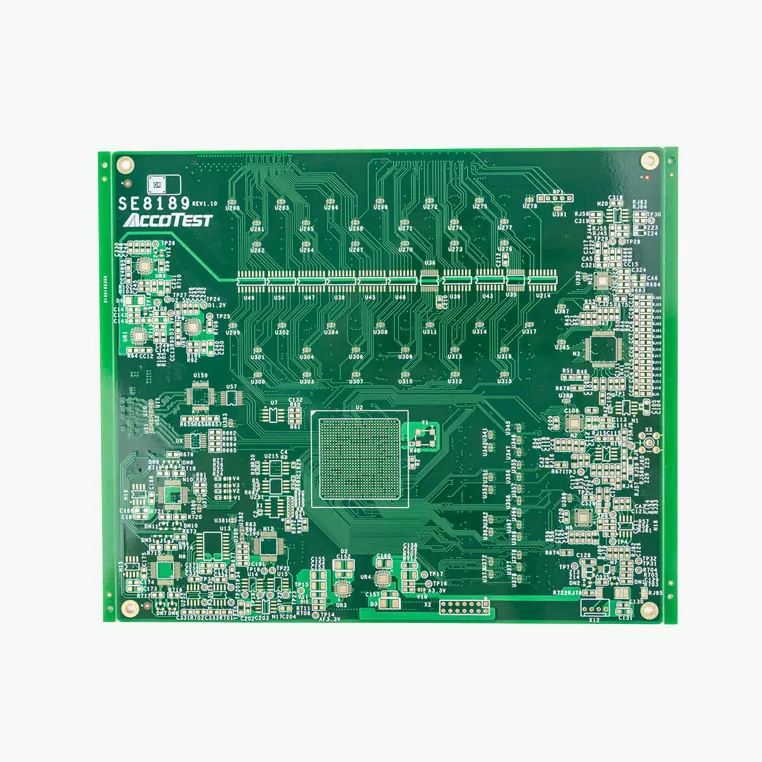

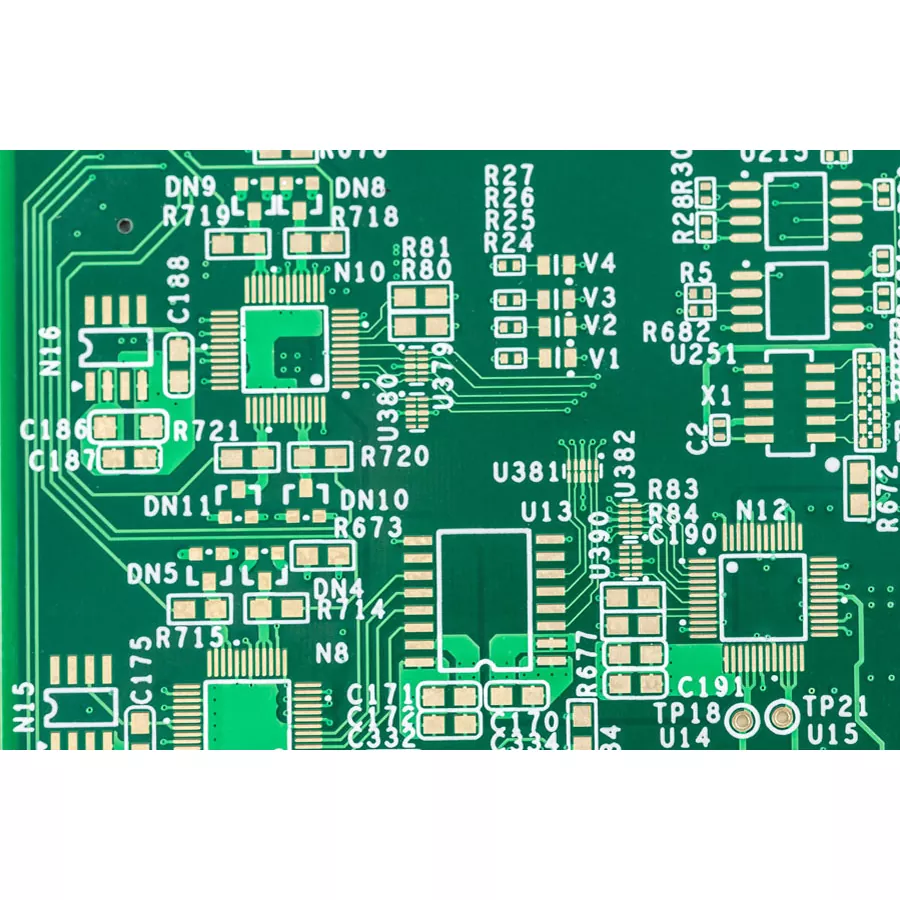

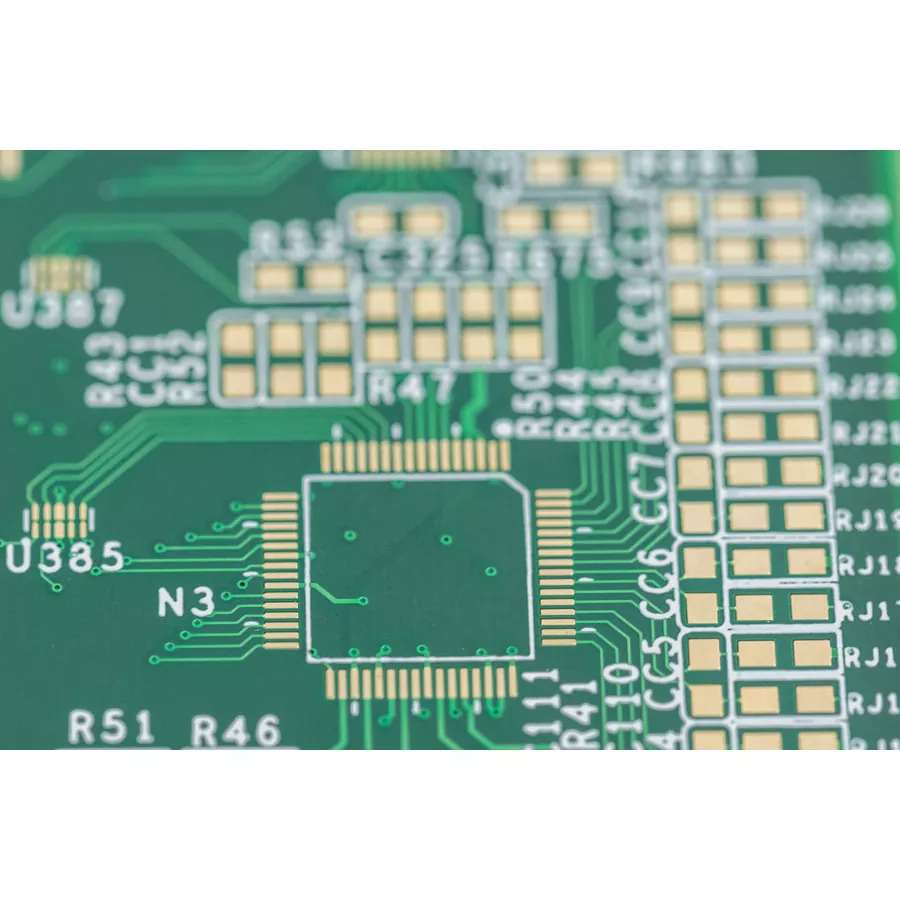

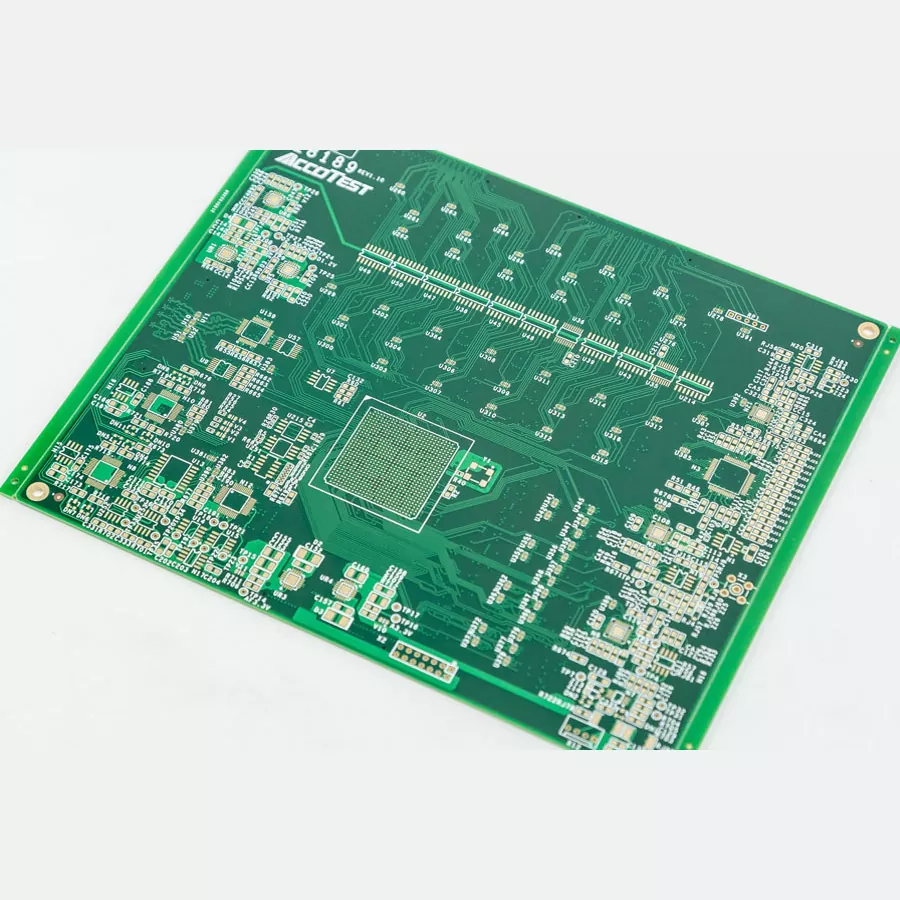

PCB del sistema de control

La PCB del sistema de control desempeña un papel fundamental en los equipos industriales al conectar sensores, procesadores, módulos de comunicación y circuitos de control de energía en una plataforma electrónica confiable.

A diferencia de las placas de circuito estándar, debe mantener un funcionamiento estable mientras maneja múltiples tipos de señales, incluidas señales de retroalimentación analógica, comunicación digital y salidas de control de alta corriente. Un diseño deficiente de la PCB puede provocar interferencias en la señal, comunicaciones inestables o tiempos de inactividad inesperados del sistema.

EnAisen Electronics Co., Ltd., fabricamos PCB de sistemas de control personalizados para equipos de automatización industrial, controladores integrados, sistemas de control de motores y máquinas inteligentes. Nuestro enfoque de ingeniería se centra en el rendimiento eléctrico, la gestión térmica, la integridad de la señal y la coherencia de la producción a largo plazo.

Consideraciones de ingeniería detrás del diseño de PCB del sistema de control

Una PCB de sistema de control no es sólo un soporte para componentes electrónicos. Determina la eficiencia con la que el sistema procesa señales, gestiona la energía y se comunica con dispositivos externos.

Durante el desarrollo de PCB, los ingenieros deben equilibrar el rendimiento eléctrico, las limitaciones mecánicas y la confiabilidad de la producción.

Integridad de señal y aislamiento de circuitos para control industrial

Los controladores industriales suelen combinar diferentes funciones de circuito en la misma PCB, entre ellas:

• Adquisición de señales de sensores
• Procesamiento de microcontrolador
• Circuitos de comunicación
• Control de salida de potencia

Estos circuitos pueden interferir entre sí si el enrutamiento de PCB no está diseñado correctamente.

Aisen Electronics Co., Ltd. admite diseños de PCB teniendo en cuenta:

• Separación de señales analógicas y digitales.
• Optimización de la estrategia de puesta a tierra
• Diseño de reducción de ruido
• Enrutamiento de impedancia controlada

Esto ayuda a mantener un funcionamiento estable en aplicaciones donde las señales de retroalimentación precisas son esenciales.

Diseño de alta confiabilidad para operación industrial continua

Muchos sistemas de control operan continuamente en fábricas, máquinas y equipos de automatización donde fallas inesperadas pueden generar pérdidas de producción.

Nuestra fabricación de PCB admite diseños que requieren:

• Alta fiabilidad mecánica
• Optimización del rendimiento térmico
• Estructuras de cobre duraderas
• Rendimiento de soldadura estable

Para equipos que funcionan bajo vibración, cambios de temperatura o interferencias eléctricas, la selección del material de PCB y la consistencia de fabricación se convierten en factores críticos.

Soporte de interfaz de comunicación para sistemas de control inteligentes

Las plataformas de control industrial modernas suelen requerir comunicación entre controladores, sensores y redes externas.

Los PCB del sistema de control pueden integrar interfaces como:

• comunicación RS485
• Sistemas de bus CAN
• módulos ethernet
• Protocolos de comunicación industriales

Para estas aplicaciones, el diseño de PCB debe mantener la calidad de la señal mediante un enrutamiento adecuado, control de impedancia y consideración de EMI.

Aplicaciones

Equipos de automatización industrial

Las máquinas de automatización requieren conjuntos de PCB confiables para coordinar motores, sensores, actuadores y procesadores de control.

Nuestras soluciones de PCB de control se utilizan en:

• Equipos de automatización de fábrica.
• Sistemas robóticos
• Unidades de control de máquinas
• Controladores de línea de producción

Sistemas de movimiento y control de motores

Las aplicaciones de control de motores requieren un procesamiento de señales preciso y una gestión de energía estable.

Los diseños de PCB deben admitir:

• Circuitos de controladores de motores
• Detección de comentarios
• Componentes de conmutación de energía
• Gestión térmica

Hay opciones de PCB de cobre pesado disponibles para aplicaciones que requieren una mayor capacidad de corriente.

Dispositivos de control integrados

Los controladores integrados se utilizan ampliamente en equipos inteligentes donde el tamaño de la PCB, el consumo de energía y la confiabilidad son importantes.

Las aplicaciones incluyen:

• Máquinas inteligentes
• Terminales de control
• Sistemas de monitoreo
• Dispositivos industriales de IoT

Capacidad de fabricación de PCB para aplicaciones de control

Aisen Electronics Co., Ltd. ofrece capacidades de fabricación de PCB para diferentes requisitos de sistemas de control:

Estructura de capas:

Producción de PCB de 1 a 32 capas

Grosor del tablero:

0,3 mm-5,0 mm

Espesor del cobre:

Hasta 6 oz para aplicaciones de alta corriente

Ancho mínimo de línea:

3 mil (0,076 mm)

Control de impedancia:

Estándar ±10%, capacidad mejorada disponible

Acabados superficiales:

ENIG, HASL, OSP, plata de inmersión, oro duro

Estas capacidades nos permiten admitir tanto tableros de control estándar como diseños complejos de múltiples capas.

Control de calidad de fabricación

La confiabilidad de la PCB del sistema de control depende de la consistencia durante toda la producción.

Nuestro proceso de fabricación incluye:

Inspección de material entrante, verificación de capa interna, control de perforación, monitoreo de revestimiento de cobre, inspección AOI, pruebas eléctricas e inspección de calidad final.

Para proyectos que requieren mayor confiabilidad, admitimos requisitos de prueba adicionales basados ​​en las especificaciones del cliente.

El control de calidad se centra en:

• Continuidad del circuito
• Rendimiento de aislamiento
• Soldabilidad
• Alineación de capas
• Consistencia de fabricación

Soporte de ingeniería de PCB personalizado

El desarrollo de sistemas de control a menudo implica equilibrar el rendimiento, el costo y la viabilidad de la producción.

Nuestro equipo de ingeniería ayuda a los clientes con:

• Revisión del diseño de PCB
• Optimización de apilamiento
• Selección de materiales
• análisis DFM
• Verificación de prototipo
• Transición de producción en masa

Al participar tempranamente en el proceso de desarrollo, ayudamos a reducir los riesgos de fabricación y mejorar la confiabilidad del producto.

¿Por qué elegir Aisen Electronics Co., Ltd. para la fabricación de PCB para sistemas de control?

Los proyectos de PCB del sistema de control requieren más que capacidad de fabricación. El proveedor debe comprender cómo el rendimiento de la PCB afecta al sistema electrónico completo.

Aisen Electronics Co., Ltd. proporciona:

• Experiencia en fabricación de PCB multicapa personalizada.
• Soporte para aplicaciones de control industrial.
• Asistencia de ingeniería desde el prototipo hasta la producción.
• Capacidad de producción flexible para diferentes volúmenes de pedidos
• Servicios integrados de PCB y PCBA

Trabajamos con fabricantes de equipos y desarrolladores electrónicos para crear soluciones de PCB confiables para aplicaciones de automatización y control inteligente.

Preguntas frecuentes

¿Cuál es la diferencia entre la PCB del sistema de control y la PCB estándar?

Los PCB del sistema de control suelen contener circuitos más complejos, incluido el procesamiento de señales, interfaces de comunicación y secciones de control de energía. Requieren una mejor integridad y confiabilidad de la señal.

¿Puede la PCB del sistema de control admitir interfaces de comunicación industrial?

Sí. Los diseños de PCB pueden admitir interfaces de comunicación como RS485, CAN, Ethernet y otros requisitos de comunicación industrial.

¿Fabrican PCB de control de alta corriente?

Sí. Ofrecemos opciones de PCB de cobre pesado de hasta 6 oz para aplicaciones que requieren una mayor capacidad de corriente.

¿Qué capas de PCB son adecuadas para controladores industriales?

El número de capas depende de la complejidad del circuito. Los controladores simples pueden utilizar de 2 a 4 capas, mientras que los sistemas industriales avanzados a menudo requieren estructuras multicapa.

¿Pueden proporcionar servicios de ensamblaje de PCB?

Sí. Proporcionamos fabricación de PCB, abastecimiento de componentes, ensamblaje SMT, pruebas y soluciones completas de PCBA.

¿Cómo se mejora la confiabilidad de las PCB para entornos industriales?

La confiabilidad se mejora mediante la selección adecuada de materiales, el control de fabricación, las pruebas eléctricas y la optimización del diseño en función de las condiciones de la aplicación.

ContactoAisen Electronics Co., Ltd.para soluciones personalizadas de fabricación de PCB de sistemas de control.
