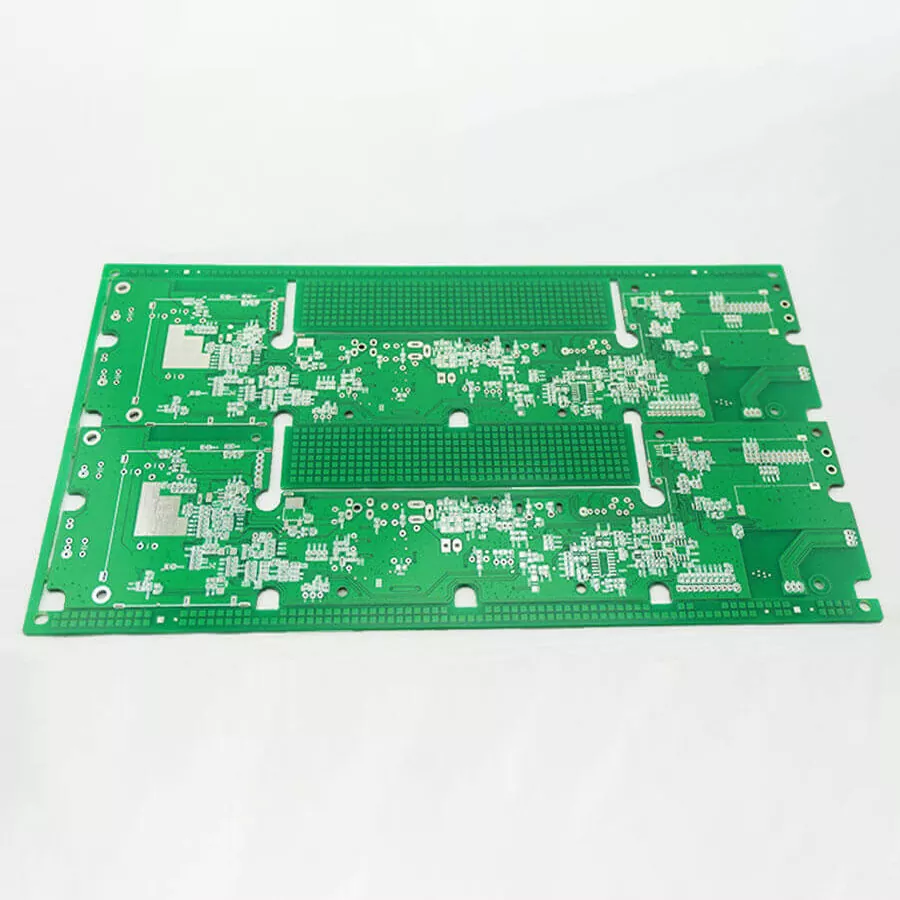

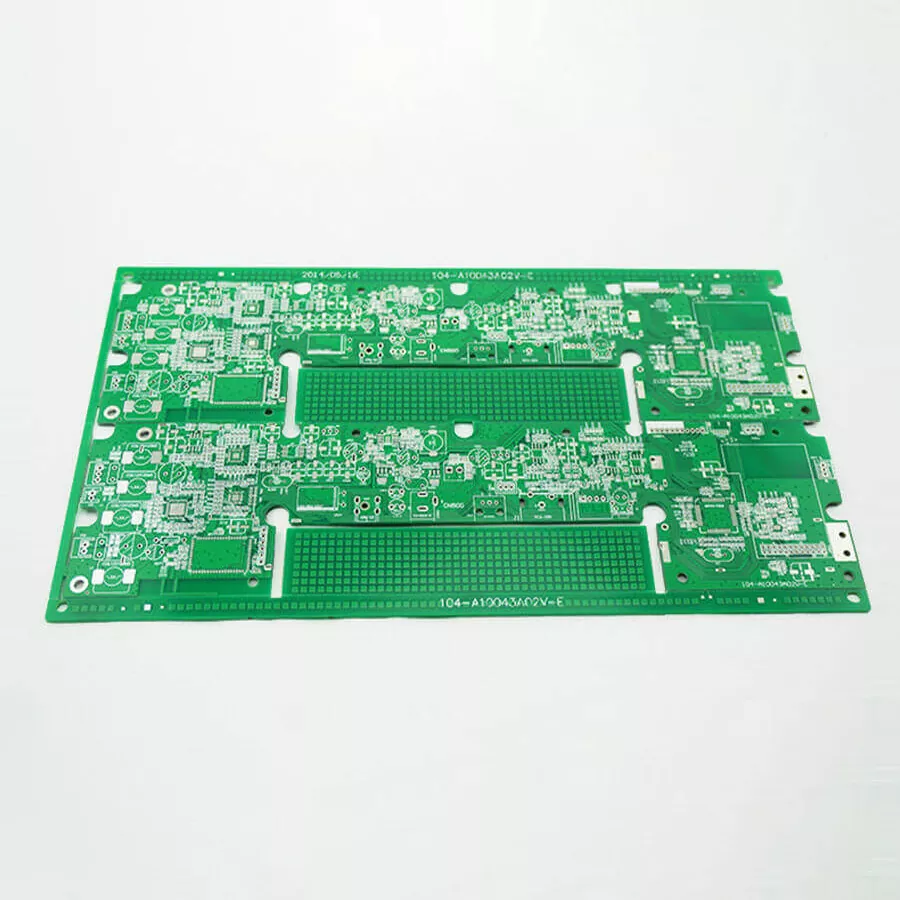

PCB de robots de vacío

Para los fabricantes de robots aspiradores, el diseño de PCB es un equilibrio entre tamaño compacto y rendimiento eléctrico. Es posible que la misma placa deba admitir controladores de motor de alta corriente, sensores de navegación sensibles, módulos inalámbricos y circuitos de carga al mismo tiempo. Sin un aislamiento de circuito y un control de diseño adecuados, pueden ocurrir problemas como interferencia del motor, comunicación inestable o posicionamiento inexacto.

Shenzhen Aisen Electronics Co., Ltd. ofrece servicios de fabricación de PCB y PCBA de robots aspiradores para fabricantes de equipos de limpieza inteligentes. Nuestras capacidades de producción incluyen PCB multicapa, PCB HDI, FPC, PCB rígido-flexible y ensamblaje de PCBA, respaldando productos robóticos desde la validación de prototipos hasta la producción a gran escala.

¿Por qué elegir nuestras placas de circuitos de vacío para robots?

Su aspiradora automática depende de dispositivos modernos para explorar, limpiar y comunicarse de manera viable. nosotros fabricamos Placas de circuitos que cumplen con los requisitos previos de los robots de limpieza actuales.

Capacidades de fabricación avanzadas

Nuestra oficina de última generación produce láminas multicapa desde 1 hasta 32 capas. Nos encargamos de todo, desde lo básico. desde hojas de doble cara hasta complejos planos HDI. Su robot aspirador necesita asociaciones confiables entre sensores, motores, y unidades de control.

Las especificaciones clave incluyen:

· Ancho mínimo de línea: 0,076 mm (3MIL)

· Tamaño mínimo de vía: 0,1 mm para microvías

· Rango de espesor del tablero: 0,3 mm a 5,0 mm

· Espesor máximo de cobre: ​​6 OZ para aplicaciones de alta corriente

· Tolerancia de impedancia: ±10% (±8% para requisitos especiales)

Calidad en la que puedes confiar

Mantenemos un sistema integral de control de calidad con una tasa de rendimiento del producto de ≥99,8%. Cada producto va a través de pruebas rigurosas antes del envío. Nuestros objetivos de calidad incluyen:

· Tasa de entrega a tiempo ≥99%

· Tasa de quejas de clientes ≤0,5%

· Satisfacción del cliente ≥98%

Funciones especializadas para robots de limpieza

Tableros de control de motores

Las aspiradoras robotizadas requieren un control preciso del motor para la succión, los cepillos y el desarrollo de las ruedas. Nuestros PCB refuerzan la corriente alta Aplicaciones con gruesas capas de cobre. Fabricamos láminas con espesor de cobre de hasta 6 OZ para componentes que consumen mucha energía.

Tableros de integración de sensores

Los robots de limpieza modernos utilizan numerosos sensores para localizar rutas y obstáculos. Nuestra innovación IDH sustenta Disposición de componentes de alta densidad. La distancia BGA mínima de 0,22 mm permite la integración del sensor avanzado patatas fritas.

Módulos de comunicación

La red Wi-Fi permite a los clientes controlar sus robots de forma remota. Nuestras láminas refuerzan las aplicaciones de alta frecuencia con Plan de impedancia controlada. Garantizamos astucia de bandera para una comunicación remota sólida.

Excelencia en el proceso de fabricación

Producción de tableros de doble cara

Para aplicaciones de robot aspirador más sencillas, nuestro proceso de placa de doble cara incluye:

1. Inspección de entrada y corte de material.

2. Perforación de precisión y revestimiento de PTH

3. Revestimiento de paneles y patrón de capas exteriores.

4. Grabado e inspección AOI

5. Máscara de soldadura y aplicación de serigrafía.

6. Tratamiento de superficies y perfilado CNC

7. Pruebas eléctricas y control de calidad final.

Capacidades de placa multicapa

Las estructuras mecánicas complejas requieren regularmente planos de varias capas. Nuestro mango incorpora circuitos de capa interna, tratamiento de oxidación marrón y cobertura. Realizamos evaluación del AOI en etapas básicas para garantizar la calidad.

Opciones de tratamiento de superficies

Ofrecemos diferentes acabados de superficies razonables para distintas aplicaciones de robot aspirador:

· HASL/HASL sin plomo: rentable para aplicaciones estándar

· ENIG (Oro por inmersión de níquel electrolítico): fabuloso para componentes de paso fino

· OSP: Ideal para planes básicos con montaje rápido

· Inmersión Plata/Estaño: Conclusión optativa para requisitos particulares

Tiempos de respuesta rápidos

Entendemos la naturaleza competitiva del mercado de la robótica. Nuestras capacidades de entrega garantizan que usted obtenga suPCB de robots de vacío rápidamente:

· Tableros de doble cara: 2-3 días para muestras, 5-8 días para lotes pequeños

· Tableros de 4 capas: 3-4 días para muestras, 8-10 días para lotes pequeños

· Multicapa compleja: Cronología personalizada basada en especificaciones

Servicios de montaje disponibles

Más allá de la fabricación de PCB, ofrecemos servicios completos de PCBA. Nuestras capacidades de montaje incluyen:

· Adquisición y gestión de componentes

· Ensamblaje SMT con colocación de precisión

· Inserción de componentes a través de orificios

· Pruebas finales y garantía de calidad

Especificaciones de colocación de componentes:

· Tamaño mínimo de componente: chip 01005 (capacidad especial)

· Altura máxima del componente: hasta 13 mm

· Precisión de colocación: ±0,025 mm para aplicaciones especiales

Industrias a las que servimos

Si bien nos especializamos en aplicaciones de robots de limpieza, nuestros PCB también sirven para:

· Electrónica de consumo

· Dispositivos IoT y productos para el hogar inteligente

· Electrónica automotriz

· Sistemas de control industriales

· Equipo de comunicación

Consideraciones ambientales

Los compradores modernos anticipan artículos ecológicos. Reforzamos la fabricación ecológica con formularios que cumplen con RoHS. Nuestro sin plomo Los medicamentos de superficie se ajustan con controles naturales en todo el mundo.

Obtenga su cotización hoy

¿Listo para seguir adelante con su proyecto de robot aspirador? Nuestro equipo experimentado puede ayudarle a optimizar suPCB de robots de vacío diseño para la capacidad de fabricación y la rentabilidad. Brindamos soporte técnico durante todo el desarrollo. proceso.

Póngase en contacto con nuestro equipo de ingeniería enviolet@akesonpcb.com

· Revisión de diseño y sugerencias de optimización

· Cotizaciones detalladas basadas en sus especificaciones

· Consulta técnica para tus aplicaciones robóticas

· Servicios de muestras y creación de prototipos.

Su victoria en el competitivo escaparate de robots de limpieza depende de dispositivos sólidos. Asóciese con Shenzhen Aisen Electronics  Co., Ltd. para obtener PCB que brinden la ejecución que sus clientes esperan. Combinamos innovación de fabricación avanzada con control de calidad exhaustivo para garantizar que sus artículos cumplan con los estándares más elevados.

Permítanos ofrecerle ayuda para hacer realidad sus imaginativos planes de robot de limpieza con hojas de circuitos diseñadas con precisión. que se desempeñan de manera confiable en situaciones familiares exigentes.
