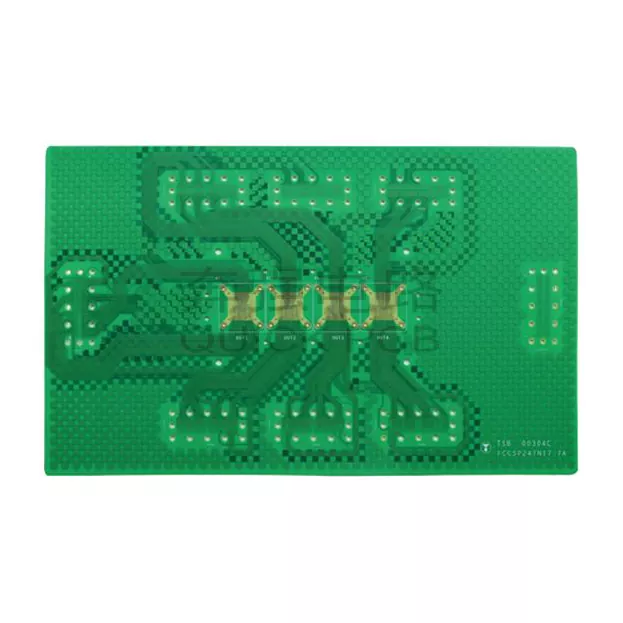

PCB de embalaje de semiconductores

Bienvenido a Shenzhen Aisen Electronics Co., Ltd., su cómplice de confianza para la fabricación avanzada de placas de circuito. Nuestro oficina de última generación se especializa en transportar alta calidad PCB de embalaje de semiconductores arreglos que cumplan con los requisitos previos solicitados de dispositivos avanzados. Si necesita láminas de una sola capa o planos complejos de 32 capas, combinamos un diseño preciso con formas de fabricación sólidas para llevar su electrónica avances en la vida. Nuestro dominio abarca automóviles, dispositivos para clientes, control mecánico y suministro de control. aplicaciones.

¿Qué son los PCB del proceso de embalaje de semiconductores?

Piense en su dispositivo electrónico como una sorpresa moderna. El artículo sirve como el establecimiento que conecta todas las piezas. juntos. Estas hojas de circuitos especializados proporcionan las interconexiones básicas entre los chips semiconductores y el exterior. mundo.

Nuestras hojas manejan todo, desde la dirección de bandera esencial hasta el transporte de control complejo. Respaldan diferentes paquetes tipos que cuentan BGA, QFN y avances avanzados de flip-chip. La fabricación del mango requiere una precisión extraordinaria para Garantizar asociaciones sólidas entre componentes infinitesimales.

Nuestras capacidades de fabricación

Producción de tableros multicapa

Nuestra fabricación multicapa requiere una preparación integral de 25 pasos. Comienza acercándose a la evaluación del tejido. y avanza a través del manejo de capas internas, cobertura y perforación.

Los pasos clave incluyen:

· Perforación de precisión con orificios mínimos de 0,2 mm

· Revestimiento PTH avanzado para conexiones confiables

· Inspección AOI en etapas críticas

· Aplicación de máscara de soldadura profesional

· Múltiples opciones de tratamiento de superficies

Fabricación de tableros de doble cara

Para aplicaciones menos difíciles, nuestras hojas de doble cara ofrecen una ejecución sorprendente con tiempos de respuesta más rápidos. el El tren optimizado de 20 pasos mantiene los mismos estándares de calidad y reduce el tiempo de generación.

Especificaciones técnicas

Configuraciones de capas

· De una a 32 capas disponibles

· Tamaño máximo del panel: 650 mm × 750 mm

· Rango de espesor del tablero: 0,3 mm a 5,0 mm

· Espesor de cobre: ​​Hasta 6 OZ

Características de precisión

· Ancho mínimo de línea: 0,076 mm (3 MIL)

· Tamaño mínimo de vía: 0,1 mm (microvías)

· Tolerancia de impedancia: ±8% (capacidad especial)

· Espesor del cobre del orificio: ≥25μm

Capacidades avanzadas

· Tecnología HDI: configuraciones 1+N+1 y 2+N+2

· Relación de aspecto: hasta 12:1

· Soporte BGA: hasta 0,22 mm de diámetro

· Espaciado entre componentes: tan ajustado como 0,14 mm

Servicios de ensamblaje de PCBA

Más allá de la fabricación de PCB, ofrecemos soluciones completas de ensamblaje. Nuestras capacidades de PCBA incluyen:

Precisión de colocación de componentes

· Tamaño mínimo de componente: chip 01005 (capacidad especial)

· Altura máxima del componente: 13 mm

· Precisión de colocación: ±0,025 mm

· Paso BGA: hasta 0,38 mm

Control de calidad

· Control de espesor de pasta de soldadura: ±0,03 mm

· Precisión de migración de componentes: ≤0,10 mm

· Espaciado mínimo: 0,25 mm entre componentes

Aplicaciones industriales

Electrónica automotriz

Nuestro grado automotrizPCB de embalaje de semiconductores Las soluciones cumplen con estrictos requisitos de confiabilidad. Fabricamos tableros para:

· Unidades de control del motor

· Sistemas de seguridad

· Gestión de energía del vehículo eléctrico

· Sistemas avanzados de asistencia al conductor

Electrónica de Consumo

Desde teléfonos inteligentes hasta dispositivos domésticos inteligentes, nuestras placas permiten:

· Integración de componentes de alta densidad

· Factores de forma miniaturizados

· Integridad de señal mejorada

· Producción rentable

Sistemas de control industriales

Diseños robustos para entornos hostiles que incluyen:

· Tableros de control de motores

· Interfaces de sensores

· Módulos de comunicación

· Sistemas de distribución de energía

Aplicaciones de fuentes de alimentación

Soluciones especializadas para:

· Sistemas de almacenamiento de energía

· Inversores solares

· Controladores LED

· Sistemas de gestión de batería

Seguro de calidad

Mantenemos estrictos estándares de calidad durante toda la producción:

Objetivos de calidad

· Rendimiento del producto: ≥99,8%

· Entrega a tiempo: ≥99%

· Satisfacción del cliente: ≥98%

· Tasa de quejas: ≤0,5%

Protocolos de prueba

Cada placa se somete a pruebas exhaustivas que incluyen:

· Pruebas eléctricas (ET)

· Inspección óptica automatizada (AOI)

· Control de calidad final (FQC)

· Garantía de calidad saliente (OQC)

Cronograma de entrega

Entendemos las presiones del tiempo de comercialización. Nuestros programas de producción incluyen:

Muestras rápidas

· Una/Doble cara: 1-3 días

· Tableros de 4 capas: 3-4 días

· Multicapa compleja: 5-10 días

Volúmenes de producción

· Placas estándar: 7-16 días

· Diseños complejos: 16-20+ días

· Pedidos urgentes: contacto para un servicio acelerado

Opciones de tratamiento de superficies

Elija entre múltiples opciones de acabado:

· HASL (Con plomo y sin plomo)

· ENIG (Níquel sin Electrodoméstico por Inmersión en Oro)

· OSP (Conservante Orgánico de Soldabilidad)

· Inmersión Plata/Estaño

· Oro duro para conectores de borde

¿Por qué elegir el circuito Akeson?

Nuestro compromiso con la excelencia se extiende más allá de la fabricación. Proporcionamos:

· Consulta técnica para optimización del diseño.

· Análisis DFM para evitar problemas de producción

· Cantidades flexibles desde prototipos hasta producción en masa

· Documentación completa para la trazabilidad

La industria de los semiconductores exige perfección. Nuestro avanzadoPCB de embalaje de semiconductores Las capacidades de fabricación garantizan que sus productos cumplan con los más altos estándares. Desde la consulta de diseño inicial hasta entrega final, somos su socio en innovación electrónica.

¿Listo para discutir su próximo proyecto? Contacta con nuestro equipo técnico enviolet@akesonpcb.com para explorar cómo nuestra experiencia puede dar vida a sus diseños. Construyamos juntos el futuro de la electrónica.
