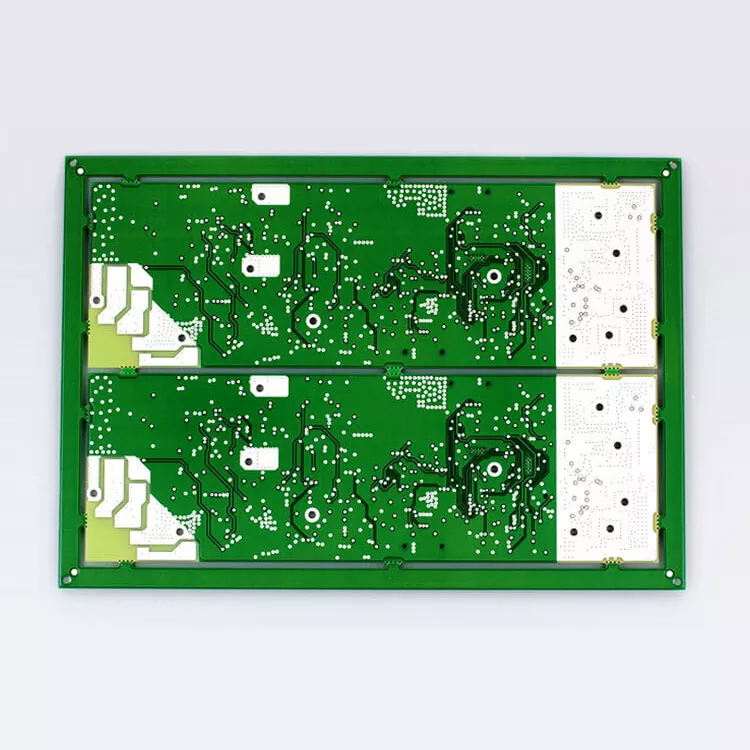

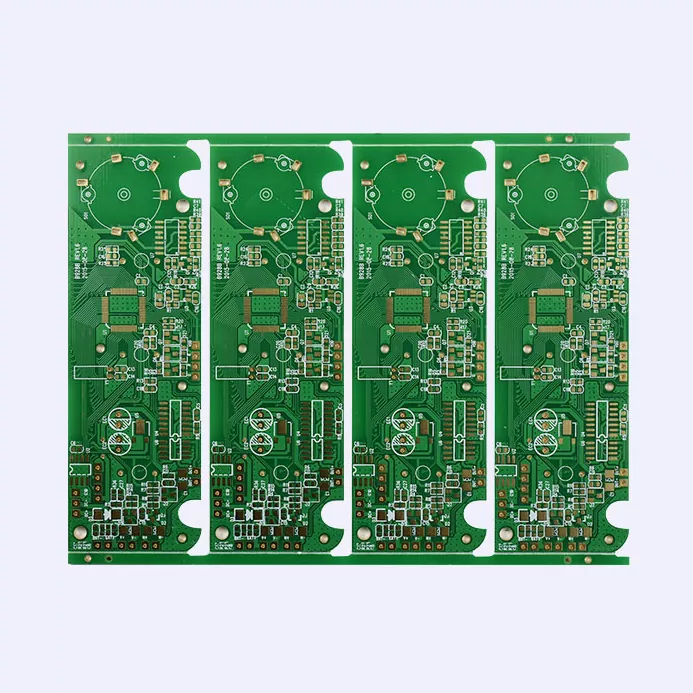

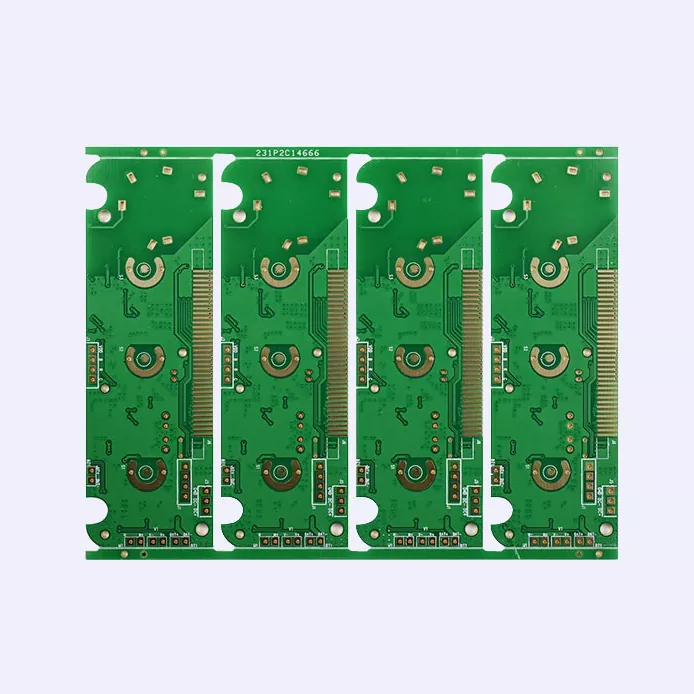

PCB de la unidad de estimulador nervioso

Los dispositivos de estimulación nerviosa funcionan de manera diferente a la electrónica médica general porque la placa de circuito debe manejar la generación controlada de pulsos en lugar del simple procesamiento de datos o distribución de energía.

La PCB de la unidad de estimulación nerviosa necesita mantener señales de estimulación precisas y al mismo tiempo evitar interferencias entre circuitos de conmutación de alta frecuencia, módulos de control y componentes electrónicos sensibles. El diseño, los métodos de conexión a tierra y la separación de señales desempeñan un papel importante en el mantenimiento de la precisión de la estimulación.

Aisen Electronics trabaja con los clientes para evaluar las estructuras de PCB según los requisitos de estimulación, la disposición de los componentes y las limitaciones de tamaño del producto.

Compatible con estimulación multicanal y precisión de señal

Muchos dispositivos de estimulación nerviosa modernos requieren múltiples canales de salida para controlar diferentes áreas de estimulación. Cada canal debe mantener características eléctricas consistentes para garantizar un rendimiento predecible del dispositivo.

El diseño de PCB de la unidad de estimulación nerviosa debe admitir un enrutamiento preciso entre los circuitos integrados de control, los circuitos del controlador y las interfaces de salida. La disposición adecuada de las capas ayuda a separar las señales de control de los circuitos de estimulación y reduce las interferencias no deseadas durante el funcionamiento.

Para diseños complejos de estimuladores nerviosos, Aisen Electronics proporciona soporte de fabricación de PCB multicapa para adaptarse a una mayor densidad de circuitos y rutas de señal más complicadas.

Diseño de PCB de bajo ruido para electrónica médica sensible

El ruido eléctrico puede afectar la estabilidad de los equipos de estimulación médica, especialmente cuando la PCB contiene circuitos de control y circuitos de generación de impulsos.

Durante el desarrollo de PCB, se deben considerar en conjunto factores como la estructura de puesta a tierra, la distribución de energía, el control de impedancia y la ubicación de los componentes. Un diseño de PCB adecuado ayuda a mantener la coherencia de la señal y reduce la interacción eléctrica inesperada entre diferentes áreas funcionales.

Aisen Electronics respalda las revisiones de ingeniería antes de la producción para identificar posibles problemas de fabricación y diseño en una etapa temprana.

Estructuras compactas de PCB para dispositivos portátiles de estimulación nerviosa

Muchos productos de estimulación nerviosa están diseñados para aplicaciones portátiles o portátiles, donde el espacio de instalación disponible es limitado.

Los diseños compactos a menudo requieren la colocación de componentes de alta densidad y un enrutamiento de circuitos eficiente. La tecnología de PCB multicapa y las estructuras de PCB rígidas y flexibles pueden ayudar a los ingenieros a integrar más funciones en conjuntos electrónicos más pequeños.

Aisen Electronics ofrece capacidades de fabricación de PCB para dispositivos médicos compactos que requieren patrones finos, procesos de fabricación controlados y un rendimiento de ensamblaje confiable.

Capacidad de fabricación de PCB para aplicaciones de estimuladores nerviosos

Los equipos de estimulación nerviosa a menudo combinan circuitos de control, administración de energía, interfaces de comunicación y canales de salida dentro de un solo conjunto electrónico. El proceso de fabricación de PCB debe mantener la coherencia en las diferentes capas del circuito y etapas de producción.

Aisen Electronics respalda la producción de PCB desde cantidades de prototipos hasta la fabricación en volumen. Nuestra capacidad de fabricación incluye:

La estructura final de la PCB se selecciona según los requisitos eléctricos, la densidad de los componentes y los objetivos de diseño del producto.

Acabados de superficie para placas de circuitos de estimulación médica

El acabado de la superficie afecta la calidad de la soldadura, la estabilidad de la conexión de los componentes y el rendimiento del almacenamiento a largo plazo.

Para aplicaciones de PCB de estimulador nervioso, Aisen Electronics ofrece opciones de tratamiento de superficies que incluyen contactos ENIG, OSP, plata por inmersión, estaño por inmersión y oro.

ENIG se usa comúnmente para componentes de paso fino debido a sus características de superficie plana, mientras que las áreas de contacto de oro son adecuadas para aplicaciones que requieren conexiones eléctricas repetidas.

Fabricación de PCBA

Una PCB de estimulador de nervios requiere no solo una fabricación precisa del circuito sino también un ensamblaje confiable de los componentes. La colocación incorrecta de los componentes o los problemas de soldadura pueden influir en el rendimiento de la salida eléctrica.

Aisen Electronics brinda servicios de PCBA que incluyen ensamblaje SMT, ensamblaje de orificios pasantes, soporte de abastecimiento de componentes y pruebas funcionales.

Nuestra capacidad de ensamblaje admite componentes electrónicos pequeños y diseños complejos utilizados en dispositivos de control médico, lo que ayuda a los clientes a pasar de prototipos de PCB a una producción estable.

Control de calidad durante la producción de PCB

La consistencia es importante para los equipos de estimulación nerviosa porque la precisión de la salida eléctrica depende de la estabilidad de cada etapa de fabricación de PCB.

Aisen Electronics monitorea los procesos de producción, incluida la inspección de materiales, la formación de capas internas, la laminación, la perforación, el revestimiento de cobre, el procesamiento de máscaras de soldadura y las pruebas finales.

Antes del envío, las placas completas se someten a procedimientos de inspección como inspección AOI, pruebas eléctricas y verificación final para confirmar que cumplen con las especificaciones del cliente.

Soporte de ingeniería para el desarrollo de PCB de estimuladores nerviosos

El desarrollo de la electrónica médica a menudo requiere ajustes entre el diseño inicial y la producción final. Una PCB que funciona correctamente en las pruebas de laboratorio puede requerir una mayor optimización antes de su fabricación en masa.

Aisen Electronics brinda soporte de ingeniería que incluye revisión de capacidad de fabricación, evaluación de apilamiento de PCB y análisis de preparación de producción.

Al identificar problemas potenciales relacionados con la densidad de enrutamiento, el ensamblaje de componentes y las limitaciones de fabricación, los clientes pueden reducir el rediseño innecesario durante la producción.

Aplicaciones

Aisen Electronics brinda soporte en la fabricación de PCB para sistemas electrónicos utilizados en:

• Dispositivos de estimulación nerviosa
• Equipos de rehabilitación
• Sistemas de estimulación médica portátiles
• Equipo de fisioterapia
• Electrónica portátil para el cuidado de la salud

Las diferentes aplicaciones requieren diferentes estructuras de PCB según los canales de estimulación, el tamaño del dispositivo, los requisitos de energía y las condiciones de funcionamiento.

Preguntas frecuentes

¿Qué diferencia a los PCB de estimuladores nerviosos de los PCB médicos estándar?

La PCB de la unidad de estimulación nerviosa necesita gestionar la generación controlada de impulsos eléctricos y mantener una salida de señal precisa. El diseño debe considerar el control del ruido, el enrutamiento de la señal y la consistencia eléctrica.

¿Puede Aisen Electronics fabricar placas PCB multicapa para dispositivos de estimulación nerviosa?

Sí. Aisen Electronics admite la fabricación de PCB multicapa de hasta 32 capas para aplicaciones que requieren enrutamiento complejo y diseños compactos.

¿Los PCB rígidos-flexibles son adecuados para dispositivos portátiles de estimulación nerviosa?

Las estructuras de PCB rígidas y flexibles pueden ser adecuadas para aplicaciones portátiles porque permiten conexiones flexibles y un mejor uso del espacio interno limitado.

¿Aisen Electronics proporciona servicios de ensamblaje de PCB?

Sí. Proporcionamos ensamblaje SMT, ensamblaje de orificios pasantes, abastecimiento de componentes y soporte de pruebas para productos electrónicos personalizados.

Discuta su proyecto de PCB de estimulador nervioso con Aisen Electronics

El desarrollo de un dispositivo de estimulación nerviosa requiere una cuidadosa consideración de la estructura de la PCB, el rendimiento de la señal, la integración de componentes y los requisitos de producción. Aisen Electronics Co., Ltd. trabaja con fabricantes de equipos médicos para evaluar diseños de PCB y brindar soporte de fabricación desde el desarrollo de prototipos hasta la producción en volumen.

Para ayudarnos a comprender los requisitos de su proyecto, puede compartir información como dibujos de PCB, archivos Gerber, requisitos de capas, detalles de componentes o especificaciones de ensamblaje. Nuestro equipo de ingeniería revisará los detalles del proyecto y brindará comentarios según las necesidades de su aplicación.
