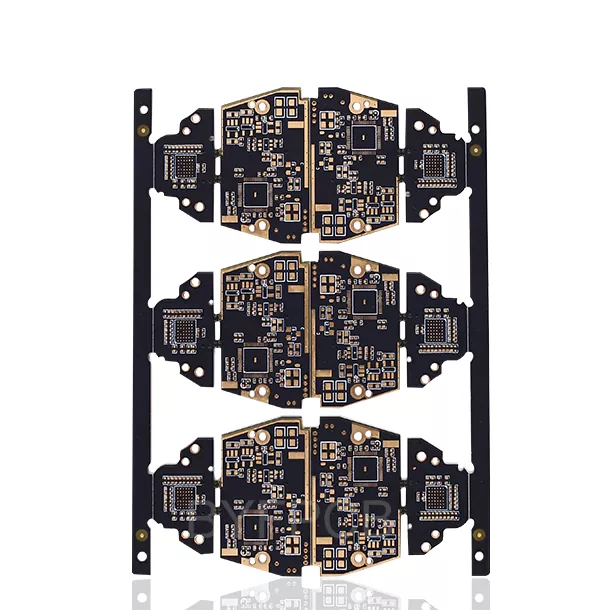

PCB del monitor cardíaco

Aisen Electronics Co., Ltd. fabrica PCB médicos diseñados para aplicaciones de monitorización cardíaca, centrándose en la integridad de la señal, el control del ruido, las estructuras de circuitos compactos y una calidad de producción constante. Nuestras soluciones de PCB ayudan a los fabricantes de equipos médicos a desarrollar dispositivos de ECG portátiles, monitores de cabecera y productos de atención médica remota.

Consideraciones de diseño de PCB para dispositivos de monitorización cardíaca

Diseño de circuito de bajo ruido para adquisición de señales de ECG

Los dispositivos de ECG recogen señales eléctricas generadas por el corazón humano, que suelen ser muy pequeñas y sensibles a las interferencias externas. El diseño de la PCB afecta directamente la precisión de la forma de onda y la estabilidad de la medición.

Para aplicaciones de monitorización cardíaca, nuestros ingenieros se centran en separar los circuitos de adquisición analógicos de las áreas de procesamiento digital, optimizar las estructuras de conexión a tierra y reducir el acoplamiento de ruido no deseado entre diferentes módulos funcionales. Estas consideraciones de diseño ayudan a mantener una transmisión de señal de ECG más clara durante la monitorización a largo plazo.

Estructura de PCB multicapa para electrónica médica compacta

Los monitores cardíacos modernos combinan múltiples funciones, incluida la adquisición de señales, el procesamiento de datos, la comunicación inalámbrica y la administración de energía en un espacio limitado. Las estructuras de PCB multicapa permiten a los ingenieros organizar diferentes circuitos de manera eficiente mientras mantienen el rendimiento eléctrico.

Aisen Electronics admite la fabricación de PCB multicapa de 2 a 32 capas, con capacidades que incluyen un ancho y espaciado de línea mínimos de hasta 3 mil, microvías de hasta 0,1 mm y producción de impedancia controlada con una tolerancia de ±8 %. Estas capacidades admiten dispositivos médicos compactos que requieren diseños de circuitos de alta densidad.

Materiales y acabados de superficie para PCB de monitor cardíaco

Selección de materiales basada en los requisitos del dispositivo

Los materiales de PCB utilizados en equipos de monitorización cardíaca necesitan propiedades dieléctricas estables y confiabilidad a largo plazo. Dependiendo del diseño del producto, los ingenieros pueden seleccionar diferentes materiales según la frecuencia de la señal, los requisitos térmicos y las limitaciones mecánicas.

Los materiales FR-4 de alta Tg se usan comúnmente para equipos de monitoreo de ECG estándar, mientras que se pueden considerar materiales de baja pérdida para dispositivos que integran módulos de comunicación inalámbrica. La selección adecuada de materiales ayuda a mantener un rendimiento eléctrico estable durante todo el ciclo de vida del producto.

Tratamiento de superficies para electrónica médica

El acabado de la superficie afecta la calidad de la soldadura, la estabilidad de la conexión de los componentes y la confiabilidad a largo plazo.

Aisen Electronics ofrece opciones de tratamiento de superficies que incluyen ENIG, OSP y plata de inmersión. ENIG se usa ampliamente en aplicaciones de electrónica médica porque proporciona buena soldabilidad y rendimiento de contacto estable para componentes de precisión.

Proceso de fabricación de PCB para monitor cardíaco

Control de fabricación y montaje de PCB

La fabricación de PCB médicos requiere un control estricto del proceso, desde la preparación de la materia prima hasta la inspección final. Durante la producción, cada PCB se somete a múltiples pasos de fabricación que incluyen imágenes de circuitos, laminación, perforación, revestimiento de cobre, tratamiento de superficies y pruebas eléctricas.

Para los clientes que requieren ensamblajes terminados, Aisen Electronics también brinda servicios de PCBA que cubren ensamblaje SMT, abastecimiento de componentes, inspección de soldadura y pruebas funcionales. Esto permite a los fabricantes de equipos médicos gestionar el desarrollo de prototipos y la producción en volumen a través de un socio de fabricación.

Control de calidad para PCB de monitoreo médico

Pruebas Eléctricas y Trazabilidad de la Producción

Los equipos de monitorización cardíaca requieren un rendimiento constante de la PCB porque las fallas del circuito pueden afectar el funcionamiento del dispositivo. Antes del envío, cada PCB se inspecciona mediante pruebas eléctricas, inspección AOI y procedimientos de verificación de fabricación.

Aisen Electronics mantiene registros de producción que cubren información del material, parámetros de fabricación y resultados de inspección. Estos registros respaldan a los fabricantes de dispositivos médicos que requieren un suministro estable y trazabilidad de la producción.

Aplicaciones de la PCB del monitor cardíaco

Los PCB para monitores cardíacos se utilizan en varios sistemas de monitoreo médico, incluidos monitores de ECG portátiles, dispositivos de monitoreo cardíaco portátiles, monitores de pacientes junto a la cama y equipos de atención médica remota.

Diferentes aplicaciones requieren diferentes estructuras de PCB. Los dispositivos portátiles suelen centrarse en el tamaño compacto y el bajo consumo de energía, mientras que los equipos de monitorización hospitalaria ponen más énfasis en la estabilidad de la señal y la capacidad de funcionamiento continuo.

Por qué las empresas de dispositivos médicos trabajan con Aisen Electronics Co., Ltd.

La fabricación de PCB médicos requiere una comprensión tanto del rendimiento electrónico como de los requisitos de la aplicación. Aisen Electronics Co., Ltd. trabaja con los clientes durante la revisión del diseño de PCB, la preparación de fabricación y las etapas de producción para mejorar la capacidad de fabricación y mantener una calidad constante.

Nuestras capacidades de fabricación incluyen fabricación de PCB multicapa, producción de circuitos de alta densidad, ensamblaje de PCB y soporte de pruebas para aplicaciones electrónicas médicas.

Preguntas frecuentes sobre la PCB del monitor cardíaco

¿Qué tipo de PCB se utiliza habitualmente en los dispositivos de monitorización cardíaca?

La mayoría de los dispositivos de monitorización cardíaca utilizan PCB rígidos multicapa o PCB rígidos-flexibles. La elección depende del tamaño del dispositivo, la complejidad del circuito y los requisitos de la aplicación.

¿Por qué los equipos de ECG necesitan un diseño de PCB especial?

Las señales de ECG son señales biológicas de bajo voltaje que pueden verse afectadas fácilmente por interferencias electromagnéticas. La disposición adecuada de la PCB ayuda a reducir el ruido y mejorar la precisión de la señal.

¿Puede Aisen Electronics soportar prototipos y producción en masa?

Sí. Aisen Electronics brinda soporte en la fabricación de PCB, desde muestras de prototipos hasta producción en volumen, ayudando a los clientes a trasladar productos desde el desarrollo al mercado.

¿Qué métodos de prueba se utilizan para la producción de PCB médicos?

Las inspecciones comunes incluyen pruebas eléctricas, inspección AOI, inspección de calidad de soldadura y verificación del proceso de fabricación para garantizar la coherencia de la PCB.

Póngase en contacto con Aisen Electronics Co., Ltd.

El desarrollo de un dispositivo de monitorización cardíaca requiere soporte de fabricación de PCB que coincida con su diseño eléctrico, tamaño del producto y requisitos de producción.

Aisen Electronics Co., Ltd. ofrece servicios de fabricación y ensamblaje de PCB para monitores de ECG, dispositivos sanitarios portátiles y sistemas electrónicos médicos. Nuestro equipo de ingeniería puede ayudar con la revisión del diseño de PCB, la selección de materiales, la evaluación de fabricación y la planificación de la producción.

Para especificaciones de PCB, requisitos de prototipos o proyectos de producción en volumen, comuníquese con nuestro equipo para analizar las necesidades de su aplicación.
