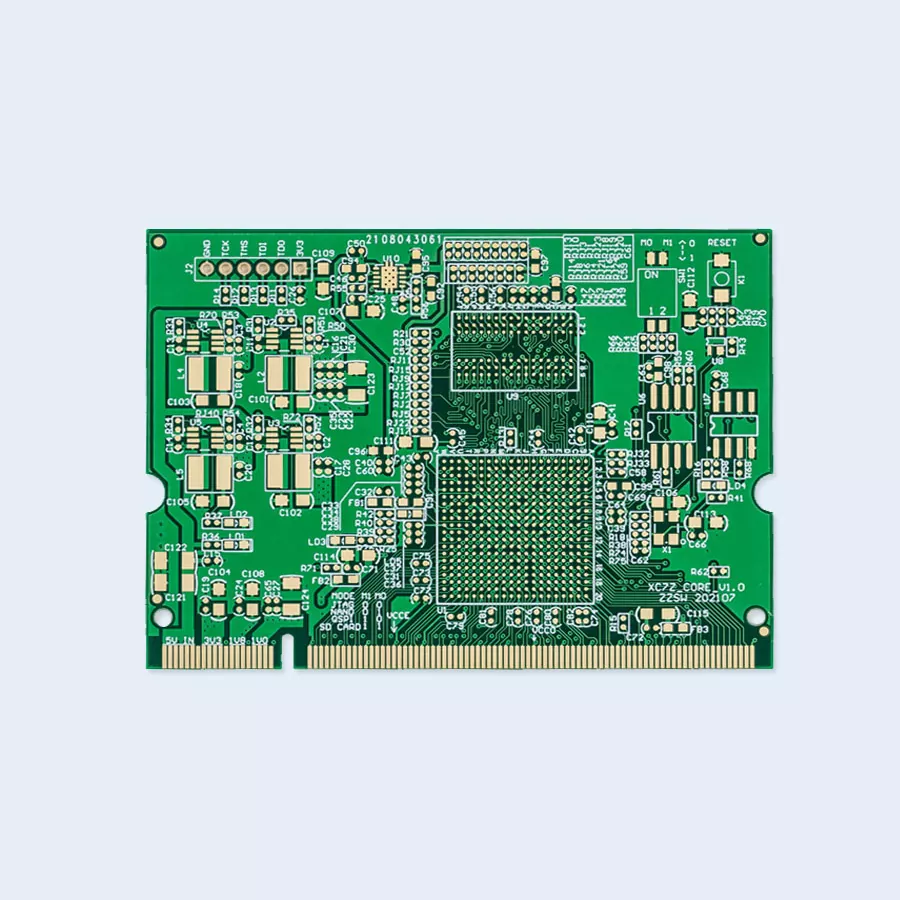

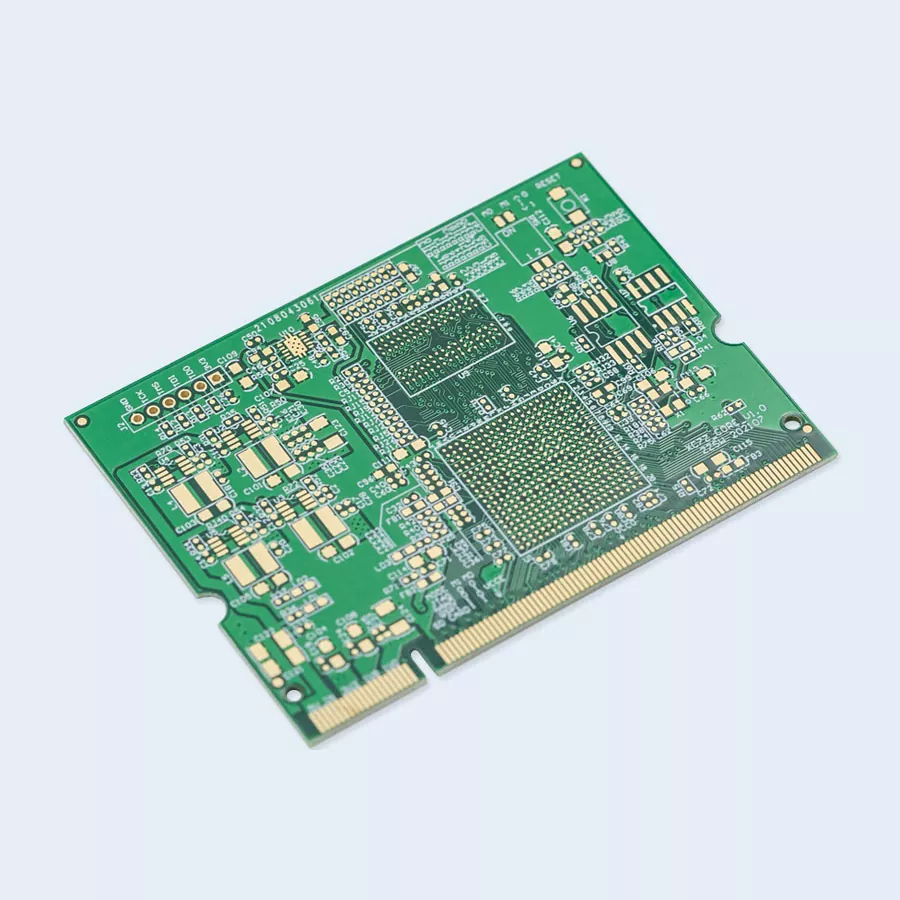

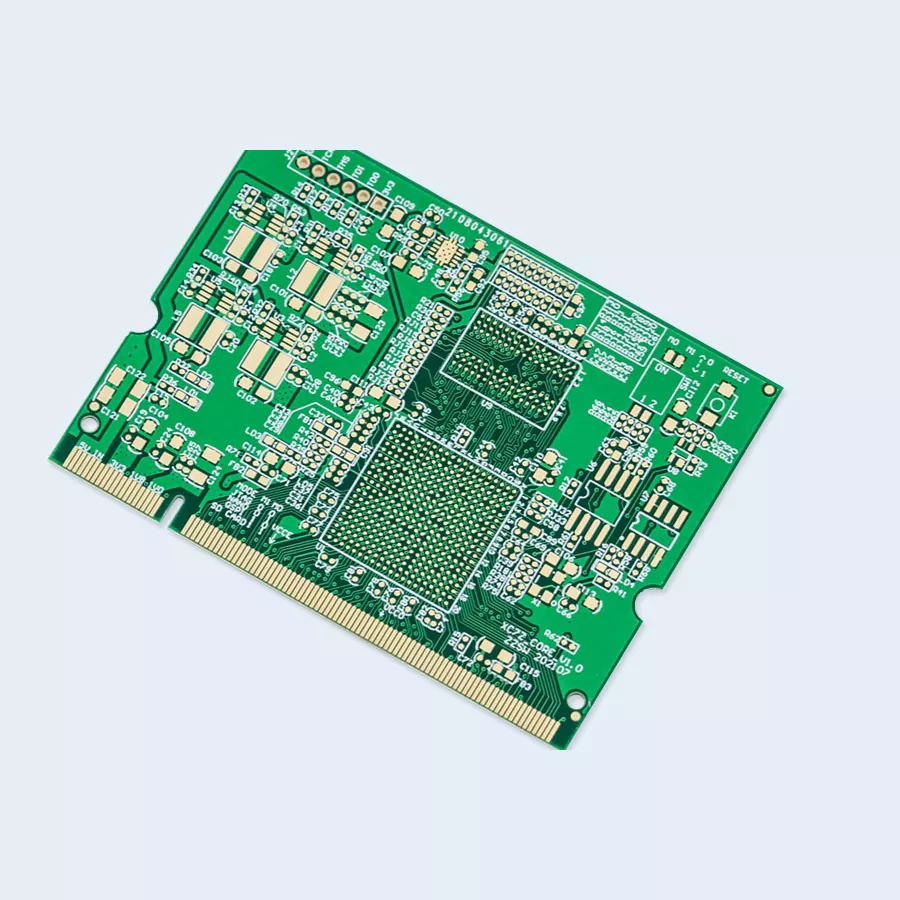

Conjunto de PCB para dispositivos de red de comunicación
Aisen Electronics Co., Ltd. proporciona ensamblaje de PCB para dispositivos de redes de comunicación. Nuestras capacidades de fabricación respaldan la transmisión de señales de alta velocidad, la integración de componentes de alta densidad, la gestión térmica y el funcionamiento confiable las 24 horas del día, los 7 días de la semana en sistemas de comunicación modernos.
Aisen Electronics Co., Ltd. proporciona ensamblaje de PCB para dispositivos de redes de comunicación, incluidos enrutadores, conmutadores, puertas de enlace, puntos de acceso inalámbrico y sistemas de comunicación industriales. Nuestra fabricación se centra en los requisitos clave de la electrónica de red: transmisión de señal estable de alta velocidad, administración de energía confiable y rendimiento constante durante el funcionamiento a largo plazo.
A diferencia de los conjuntos electrónicos generales, los equipos de comunicación requieren diseños de PCB que puedan manejar señales de alta frecuencia, diseños densos de componentes y procesamiento continuo de datos. Nuestras soluciones de ensamblaje de PCB ayudan a los fabricantes de equipos de red a lograr una conectividad confiable y un rendimiento estable del sistema.
Requisitos de ensamblaje de PCB para dispositivos de red de comunicación
El ensamblaje de PCB para dispositivos de redes de comunicación se basa en un intercambio rápido de datos y un funcionamiento ininterrumpido. El ensamblaje de PCB dentro de estos productos afecta directamente la calidad de la señal, la eficiencia del procesamiento y la confiabilidad general del sistema.
Para aplicaciones de redes, el diseño de PCB debe considerar la pérdida de transmisión de señal, la interferencia electromagnética, la distribución térmica y la densidad de los componentes. Aisen Electronics trabaja con los clientes para optimizar las estructuras de PCB según diferentes plataformas de comunicación, desde dispositivos inalámbricos compactos hasta equipos de infraestructura de red de alto rendimiento.
Diseño de integridad de señal de alta velocidad
La integridad de la señal es uno de los factores más importantes en la fabricación de PCB de comunicaciones.
Cuando los dispositivos de red funcionan a altas velocidades de transmisión, problemas como la reflexión de la señal, la diafonía y la variación de impedancia pueden reducir la estabilidad de la comunicación. Para abordar estos desafíos, Aisen Electronics admite el diseño de impedancia controlada, estructuras de capas optimizadas y procesos de enrutamiento precisos.
Estas tecnologías se aplican comúnmente en equipos Ethernet, módulos de comunicación inalámbrica, puertas de enlace industriales y sistemas de procesamiento de datos donde el rendimiento estable de la señal es esencial.
Conjunto de PCB de alta densidad para equipos de red compactos
Los productos de comunicación modernos continúan integrando más funciones en espacios más pequeños. Un único dispositivo de red puede incluir procesadores, chips de memoria, módulos de comunicación, circuitos de alimentación y múltiples sistemas de interfaz.
Aisen Electronics admite el ensamblaje avanzado de PCB para aplicaciones de alta densidad, incluidos componentes de paso fino y estructuras multicapa complejas. Nuestras capacidades incluyen:
Especificación
Capacidad
Recuento de capas
1-32 capas
Ancho/espaciado mínimo de línea
3/3 mil
Soporte de almohadilla BGA
Hasta 0,2 mm
Tamaño del componente
01005 a 45mm
Precisión de colocación
±0,025 mm
Espesor de cobre
Hasta 6 onzas
Tipo de PCB
Rígido, Flexible, Rígido-Flex, HDI
Estas capacidades permiten a los clientes desarrollar productos de comunicación compactos sin sacrificar el rendimiento eléctrico.
Gestión térmica para el funcionamiento de la red 24 horas al día, 7 días a la semana
Muchos dispositivos de comunicación funcionan continuamente en salas de servidores, entornos industriales o instalaciones comerciales. El funcionamiento a largo plazo impone mayores exigencias a la confiabilidad de la PCB.
Aisen Electronics considera factores térmicos durante la fabricación y el ensamblaje de PCB, incluida la distribución de cobre, la ubicación de los componentes y el diseño de disipación de calor.
La gestión térmica adecuada ayuda a reducir la degradación del rendimiento causada por el calor excesivo y mejora la vida útil de los equipos de comunicación.
Aplicaciones del ensamblaje de PCB de red de comunicación
Nuestras soluciones de ensamblaje de PCB admiten una amplia gama de aplicaciones de redes.
Solicitud
Requisitos de ensamblaje de PCB
Enrutadores
Operación estable del procesador, interfaces Ethernet, módulos inalámbricos
Conmutadores de red
Transmisión de señal de alta velocidad, control de comunicación multipuerto
Puntos de acceso inalámbrico
Diseño compacto, requisitos de diseño relacionados con RF
Puertas de enlace industriales
Operación a largo plazo, control de comunicación confiable
Dispositivos de comunicación de IoT
Factor de forma pequeño, integración electrónica de bajo consumo
Cada aplicación requiere diferentes estructuras de PCB y estrategias de ensamblaje basadas en las condiciones operativas y los objetivos de rendimiento.
Proceso de ensamblaje de PCB de comunicación
Aisen Electronics gestiona el proceso completo de montaje desde la preparación de los componentes hasta la inspección final.
Antes de que comience la producción, los componentes y materiales entrantes se verifican para garantizar la compatibilidad y confiabilidad. Durante el ensamblaje SMT, se utiliza tecnología de colocación precisa para componentes semiconductores avanzados y dispositivos de paso fino.
Después de soldar, cada conjunto se somete a inspecciones y pruebas para confirmar las conexiones eléctricas, la calidad del conjunto y la consistencia del producto.
Este proceso de fabricación controlado ayuda a los fabricantes de equipos de comunicación a mantener una calidad de producción estable tanto durante el desarrollo de prototipos como durante la fabricación en volumen.
Opciones de tratamiento de superficies de PCB para aplicaciones de comunicación
Diferentes productos de comunicación requieren diferentes soluciones de acabado de superficies.
ENIG se usa ampliamente para aplicaciones de alta confiabilidad porque proporciona buena soldabilidad y admite componentes de paso fino. OSP es adecuado para productos sensibles a los costos que requieren un rendimiento de ensamblaje estable, mientras que HASL sigue siendo una opción práctica para equipos de red convencionales.
Aisen Electronics selecciona tratamientos de superficie adecuados según la estructura de la PCB, los requisitos de los componentes y las expectativas de vida útil del producto.
Conjunto de PCB de red de comunicación en comparación con el conjunto de PCB estándar
Comparación
Asamblea del PWB de la red de comunicación
Conjunto de PCB estándar
Propósito principal
Comunicación de datos de alta velocidad
Control electrónico general
Enfoque de diseño
Integridad de la señal y estabilidad de la transmisión.
Funcionalidad básica del circuito
Complejidad de PCB
Mayor número de capas y densidad de componentes
Estructuras generalmente más simples.
Desafío principal
Pérdida de señal, interferencias, gestión térmica.
Fiabilidad general y control de costes.
Productos típicos
Enrutadores, conmutadores, puertas de enlace
Electrónica de consumo e industrial.
Control de calidad para el ensamblaje de PCB de comunicación
Los fabricantes de equipos de comunicación requieren un rendimiento constante de las PCB porque las fallas pueden afectar sistemas de red completos.
Aisen Electronics aplica control de calidad durante todo el proceso de fabricación, incluida la inspección de materiales, el monitoreo de la producción, la inspección AOI, las pruebas eléctricas y la verificación final.
Cada lote se verifica según las especificaciones del cliente para mantener un rendimiento estable en diferentes volúmenes de producción.
Soporte de ingeniería para el desarrollo de dispositivos de red
Los productos de comunicación a menudo requieren una estrecha cooperación entre los fabricantes de PCB y los equipos de ingeniería.
Aisen Electronics brinda soporte técnico durante el desarrollo, incluida la revisión de la estructura de PCB, análisis de viabilidad de fabricación, optimización del ensamblaje y recomendaciones de producción.
Esta cooperación en una etapa inicial ayuda a reducir los riesgos de diseño y mejora la eficiencia al pasar del prototipo a la producción en masa.
Preguntas frecuentes
¿Para qué tipos de dispositivos de comunicación puede proporcionar ensamblaje de PCB?
Aisen Electronics admite el ensamblaje de PCB para enrutadores, conmutadores, puertas de enlace, puntos de acceso inalámbrico, equipos de comunicación industrial y productos de redes de IoT.
¿Por qué los dispositivos de comunicación requieren un ensamblaje de PCB especializado?
Los dispositivos de comunicación dependen de la transmisión de datos de alta velocidad. El diseño de PCB y la calidad del ensamblaje afectan directamente la estabilidad de la señal, el rendimiento electromagnético y la confiabilidad a largo plazo.
¿Puede admitir el ensamblaje de PCB HDI para productos de red?
Sí. Aisen Electronics ofrece capacidades de fabricación y ensamblaje de PCB HDI para dispositivos de comunicación compactos que requieren diseños de alta densidad.
¿Las PCB de comunicación requieren control de impedancia?
Sí. La impedancia controlada es importante para mantener la calidad de la señal en aplicaciones de comunicación de alta frecuencia.
¿Pueden proporcionar un ensamblaje de PCB de comunicación llave en mano?
Sí. Brindamos servicios completos que incluyen abastecimiento de componentes, ensamblaje SMT, pruebas e inspección de calidad.
¿Qué archivos se requieren para la cotización del ensamblaje de PCB?
Los clientes pueden proporcionar archivos Gerber, archivos BOM, especificaciones de PCB, requisitos de ensamblaje y cantidades de producción esperadas.
Inicie su proyecto de ensamblaje de PCB de red de comunicación
Aisen Electronics Co., Ltd. ofrece ensamblajes de PCB profesionales para fabricantes de dispositivos de redes de comunicación en todo el mundo.
Con experiencia en la fabricación de PCB de alta densidad, ensamblaje de precisión y requisitos de diseño centrados en señales, ayudamos a los clientes a desarrollar productos de red confiables para aplicaciones de conectividad modernas.
Contáctenos enviolet@akesonpcb.compara analizar los requisitos de ensamblaje de PCB de sus dispositivos de red de comunicación. Nuestro equipo de ingeniería brindará soporte técnico desde la evaluación de prototipos hasta la producción en masa.
