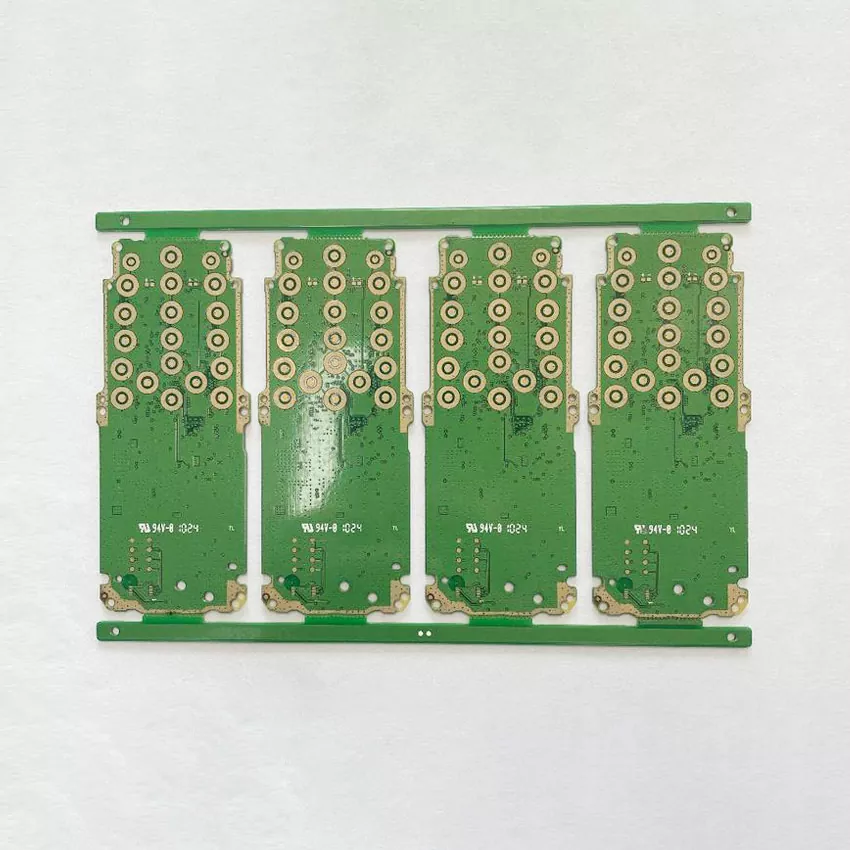

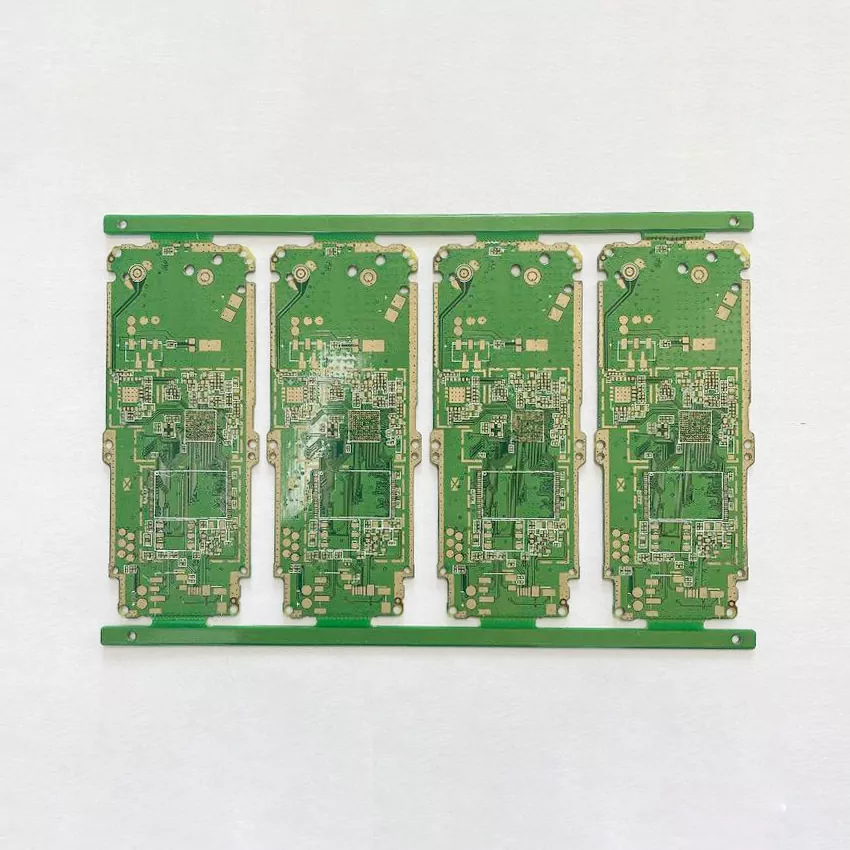

PCB para teléfono móvil

Los teléfonos inteligentes continúan integrando más funciones en espacios más pequeños, incluidos procesadores de alta velocidad, múltiples cámaras, módulos de comunicación 5G, sensores y sistemas de administración de energía. Estos diseños requieren PCB con mayor densidad de cableado, control de impedancia preciso y rendimiento eléctrico estable.

En Aisen Electronics Co., Ltd., fabricamos PCB para teléfonos móviles de acuerdo con los requisitos de la electrónica móvil moderna. Nuestras capacidades de producción admiten estructuras de circuitos complejas, componentes de paso fino e interconexiones de alta densidad para fabricantes que desarrollan dispositivos portátiles de próxima generación.

A diferencia de las placas electrónicas de consumo estándar, las PCB para teléfonos móviles requieren un control de fabricación más estricto porque incluso pequeñas variaciones en el ancho de la línea, la alineación de las capas o el tratamiento de la superficie pueden afectar la integridad de la señal y el rendimiento del ensamblaje.

Tecnología HDI PCB para diseños avanzados de teléfonos móviles

La creciente integración de los teléfonos inteligentes requiere estructuras de PCB que proporcionen más espacio de enrutamiento en dimensiones limitadas. La tecnología de interconexión de alta densidad (HDI) permite a los diseñadores lograr una mayor densidad de componentes al tiempo que reducen el tamaño de la PCB.

Nuestras capacidades de fabricación HDI incluyen:

• Diámetro de microvía a partir de 0,15 mm para conexiones de alta densidad
• Ancho de línea mínimo y espaciado de hasta 3/3 mil para patrones de circuito finos
• Compatibilidad con componentes BGA con requisitos de paso de almohadilla de 0,2 mm
• Tecnología de enrutamiento de circuitos integrados de doble fila para diseños de procesadores compactos
• Estructuras HDI que incluyen diseños 1+N+1 y 2+N+2

Estas capacidades ayudan a los fabricantes de teléfonos inteligentes a integrar procesadores avanzados, módulos de cámara, componentes de comunicación inalámbrica y funciones adicionales sin aumentar el grosor del producto.

Capacidad de fabricación de PCB multicapa para dispositivos electrónicos de teléfonos inteligentes

Los teléfonos móviles modernos combinan múltiples módulos funcionales dentro de un espacio interno limitado. Se requiere una estructura de PCB confiable para separar señales de alta velocidad, circuitos de potencia y sistemas de control.

Aisen Electrónica soporta:

La fabricación multicapa requiere un registro preciso de las capas, procesos de laminación controlados y conexiones confiables de las capas internas para garantizar la estabilidad a largo plazo durante el funcionamiento diario del dispositivo.

Proceso de fabricación

La fabricación de PCB para teléfonos móviles requiere un control estricto desde la preparación del material hasta la inspección final. Nuestro proceso de producción incluye:

Preparación de materiales y fabricación de capas interiores

• Inspección de material entrante
• Imagen del circuito de la capa interna
• Grabado y formación de circuitos.
• Inspección AOI para detectar defectos en la capa interna

Laminación y perforación de PCB

• Proceso de laminación controlado para estructuras multicapa.
• Perforación mecánica y formación de microvías láser.
• Revestimiento de cobre para garantizar conexiones confiables entre capas.

Formación del circuito de la capa exterior

• Patrón de chapado y grabado.
• Procesamiento de circuitos de línea fina
• Aplicación de máscara de soldadura
• Tratamiento de acabado superficial

Pruebas finales

Cada PCB se somete a pruebas eléctricas e inspecciones visuales antes del envío, que incluyen:

• inspección AOI
• Prueba de sonda voladora
• Pruebas de impedancia cuando sea necesario
• Inspección de apariencia
• Verificación de confiabilidad

Este enfoque de fabricación ayuda a reducir los riesgos de producción durante la producción en masa de teléfonos inteligentes.

Acabados de superficie para aplicaciones de PCB para teléfonos móviles

Los diferentes diseños de teléfonos inteligentes requieren diferentes tratamientos de superficie según el tipo de componente, el proceso de ensamblaje y los requisitos de confiabilidad.

Las opciones disponibles incluyen:

Acabado superficial ENIG

Adecuado para componentes de paso fino y ensamblaje SMT de alta densidad. ENIG proporciona una superficie plana para el montaje de BGA y microcomponentes.

Acabado de superficie OSP

Una opción rentable para la electrónica de consumo estándar que requiere buena soldabilidad.

Plata de inmersión

Se utiliza para aplicaciones que requieren excelente conductividad eléctrica y rendimiento de alta frecuencia.

Tratamiento de dedos de oro

Se aplica a áreas de conectores que requieren inserción repetida y rendimiento de contacto estable.

Nuestro equipo de ingeniería puede recomendar tratamientos de superficie adecuados según la estructura de PCB y los requisitos de ensamblaje.

Servicios

Además de la fabricación de PCB, Aisen Electronics brinda soporte de fabricación de PCBA para productos electrónicos móviles.

Nuestros servicios de montaje incluyen:

• Abastecimiento de componentes electrónicos
• Colocación de componentes SMT
• ensamblaje BGA
• Procesamiento de componentes a través de orificios
• Pruebas funcionales
• Inspección completa de PCBA

Admitimos el ensamblaje de componentes pequeños hasta paquetes 01005 y manejamos ensamblajes de PCB complejos que requieren una ubicación y un control de procesos precisos.

Especificaciones técnicas

Estas capacidades nos permiten fabricar PCB para diferentes plataformas de teléfonos inteligentes, desde dispositivos de consumo compactos hasta terminales móviles de alto rendimiento.

Control de calidad para una producción estable de PCB móviles

Los fabricantes de teléfonos inteligentes requieren un rendimiento constante de las PCB en grandes volúmenes de producción. Aisen Electronics se centra en el control de procesos en lugar de depender únicamente de la inspección final.

Nuestra gestión de calidad incluye:

• Verificación de material entrante
• Monitoreo del proceso durante la fabricación.
• Sistemas de inspección automatizados
• Pruebas de rendimiento eléctrico
• Verificación de calidad final antes del envío.

Al controlar los parámetros críticos de producción, ayudamos a los clientes a mantener rendimientos de ensamblaje estables y reducir las interrupciones de fabricación.

Soporte de ingeniería desde el prototipo hasta la producción en masa

Los proyectos de PCB para teléfonos móviles a menudo requieren soporte de ingeniería temprano para evitar problemas de diseño durante la fabricación.

Nuestro equipo de ingeniería proporciona:

• Análisis DFM antes de la producción.
• Recomendaciones de apilamiento de PCB
• Sugerencias de optimización de la integridad de la señal
• Revisión de viabilidad de fabricación.
• Soporte de validación de prototipos

Esto ayuda a los clientes a acortar los ciclos de desarrollo y mejorar la transición del prototipo a la producción en volumen.

¿Por qué elegir Aisen Electronics para la fabricación de PCB para teléfonos móviles?

Aisen Electronics Co., Ltd. se centra en la fabricación de PCB para productos electrónicos compactos donde la precisión y la coherencia son esenciales.

Nuestras ventajas incluyen:

• Experiencia en fabricación de PCB de línea fina y HDI
• Capacidad de producción de PCB multicapa
• Soporte desde el desarrollo de prototipos hasta la producción en masa.
• Estricto control del proceso de fabricación.
• Soporte de ingeniería para aplicaciones electrónicas móviles.

Ya sea que esté desarrollando teléfonos inteligentes, terminales de comunicación o dispositivos inteligentes portátiles, brindamos soluciones de fabricación de PCB adaptadas a sus requisitos de diseño.

Contáctenos hoy para analizar los requisitos del proyecto de PCB de su teléfono móvil.
